Come cambiare molle di sospensione della parte anteriore su Suzuki Swift MK3 - Guida alla sostituzione

scaricamenti: 3

Importante!

Questa procedura di sostituzione può essere usata per:
SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S), SUZUKI SWIFT III (MZ, EZ) 1.6 (RS 416, RR 416, ZC31S) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

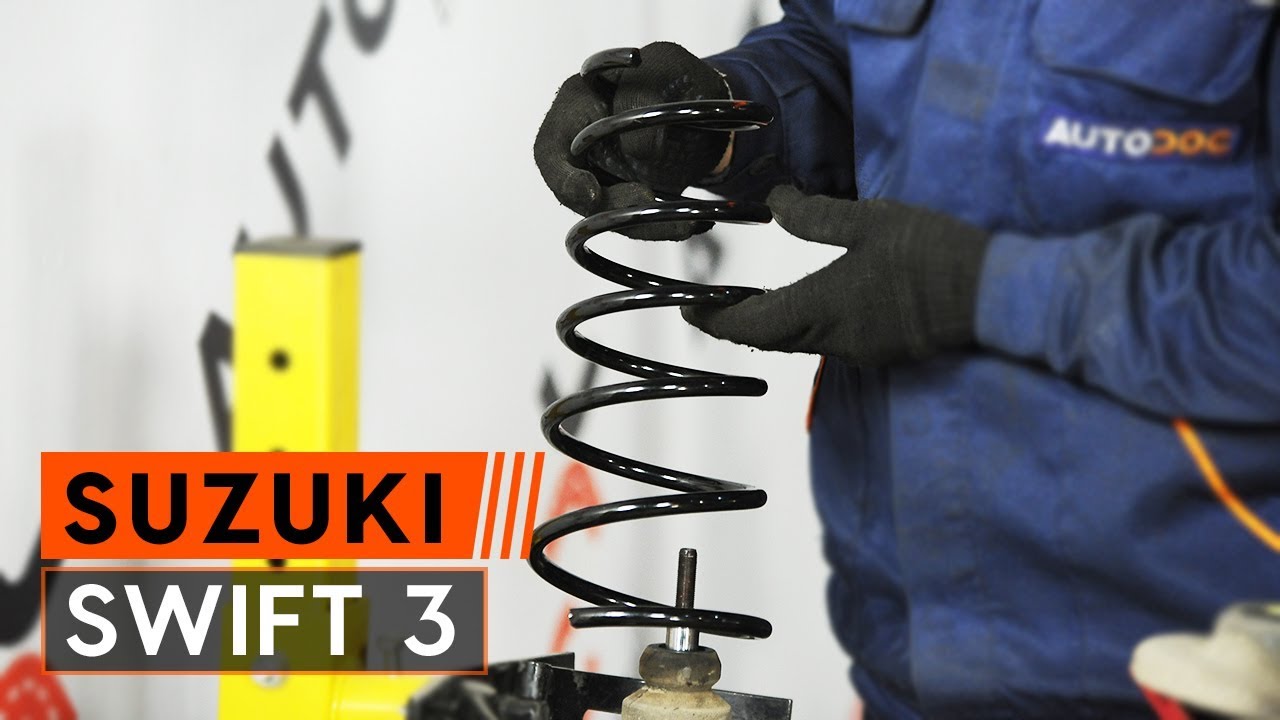

Come sostituire molle di sospensione su SUZUKI SWIFT 3 [TUTORIAL AUTODOC]

Come cambiare molle di sospensione della parte anteriore su Suzuki Swift MK3 - Guida alla sostituzione

Prodotti alternativi

Molle ammortizzatori

Attrezzi per montaggio dei Molla Ammortizzatore Swift III Hatchback (MZ, EZ)

Sostituzione: molle di sospensione - Suzuki Swift MK3. Elenco degli attrezzi necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Bussola nr. 12

                      Bussola nr. 15

                      Bussola nr. 21

                      Chiave combinate N°16

                      Chiave combinate N°17

                      Chiave combinate N°18

                      Chiave combinate N°19

                      Punta HEX n.H6

                      Chiavi a bussola per dadi
cerchio ruote N°21

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Compressore idraulico per molle ammortizzatori

                      Giravite Piatto

                      Strumento per estrazione
clip

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - Suzuki Swift MK3. I professionisti raccomandano:

Entrambe le molle elicoidali della sospensione anteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - Suzuki Swift MK3 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Suzuki Swift MK3
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 7

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 8

Rimuovere il puntone stabilizzatore trasversale.
Passaggio 9

Scollegare il cablaggio del sensore ABS. Usa un giravite piatto.
Passaggio 10

Pulisci l'elemento di fissaggio della staffa che collega il tubo flessibile del freno al puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 11

Svitare la staffa di fissaggio del tubo flessibile freno dal supporto di ammortizzazione. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 12

Rimuovere la staffa dal supporto di ammortizzazione.
Passaggio 13

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 14

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio (2 pezzi).

Passaggio 16

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 17

Abbassare l'automobile.
Passaggio 18

Aprire il cofano vano motore.
Passaggio 19

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.

Passaggio 20

Rimuovi le clip dalla griglia di ventilazione di plastica. Usa uno strumento per estrazione clip.
Passaggio 21

Rimuovi la guarnzione griglia sottoparabrezza.
Passaggio 22

Rimuovi la griglia sottoprabrezza posizionata nel lato destro.
Passaggio 23

Rimuovere il coperchio di protezione della barra antirollio.
Passaggio 24

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 25

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave combinata N°18. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.

AUTODOC raccomanda:
Suzuki Swift MK3 - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 26

Estrarre il supporto di ammortizzazione.
Passaggio 27

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: molle di sospensione - Suzuki Swift MK3. Il consiglio di AUTODOC:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 28

Stringi la molla.
Passaggio 29

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 30

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave combinata N°19. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 31

Rimuovere il supporto superiore del montante.
Passaggio 32

Sgancia la molla elicoidale.

Passaggio 33

Rimuovere la molla.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - Suzuki Swift MK3. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 34

Monta la molla sull'ammortizzatore.
Passaggio 35

Stringi la molla.

Passaggio 36

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 37

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave combinata N°19. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.

Sostituzione: molle di sospensione - Suzuki Swift MK3. Consiglio:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 38

Diserrare la molla.

Passaggio 39

Rimuovi il puntone dell'ammortizzatore.
Passaggio 40

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 41

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio. Suzuki Swift MK3
Passaggio 42

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave combinata N°17. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 43

Installare il coperchio di protezione della barra antirolio.
Passaggio 44

Installa e fissa la griglia sottoparabrezza posizionata sul lato destro.
Passaggio 45

Installa la guarnizione griglia sottoparabrezza.
Passaggio 46

Installa gli elementi di fissaggio della griglia sottoparabrezza di plastica.
Passaggio 47

Rimuovi la copertura di protezione del parafango.

Passaggio 48

Chiudere il cofano.
Passaggio 49

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 50

Fissare il supporto di ammortizzazione sul fuso a snodo.

Passaggio 51

Monta i bulloni di fissaggio (2 pezzi).

Passaggio 52

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 53

Installare la staffa nel supporto di ammortizzazione.

Passaggio 54

Serrare la staffa di fissaggio del tubo flessibile freno sul supporto di ammortizzazione. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 55

Collegare il cablaggio del sensore ABS.
Passaggio 56

Installa il puntone stabilizzatore trasversale.

Passaggio 57

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 58

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Tratta con del prodotto tutti i giunti della barra stabilizzatrice. Usa il grasso al rame.

Passaggio 59

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 60

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - Suzuki Swift MK3. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 61

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Suzuki Swift MK3
Passaggio 62

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 63

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 85 Nm.
Passaggio 64

Rimuovi i cric e i cunei.
