Come cambiare ammortizzatore a molla della parte anteriore su Suzuki Swift MK3 - Guida alla sostituzione

scaricamenti: 1

Importante!

Questa procedura di sostituzione può essere usata per:
SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 4x4 (RS 413, ZD11S), SUZUKI SWIFT III (MZ, EZ) 1.6 (RS 416, RR 416, ZC31S), SUZUKI SWIFT III (MZ, EZ) 1.3 4x4 (RS 413, ZD11S), SUZUKI SWIFT III (MZ, EZ) 1.3 DDiS (RS 413D), SUZUKI SWIFT III (MZ, EZ) 1.3 (RS 413, ZC11S) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

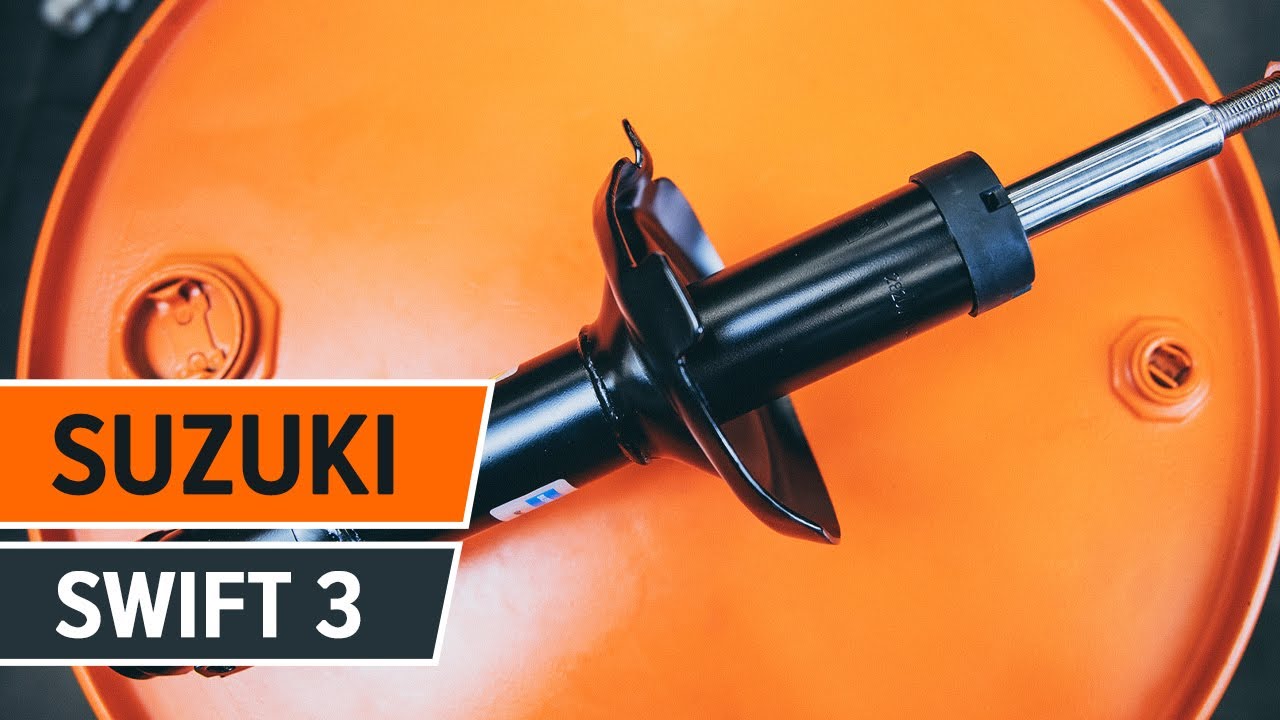

Come sostituire ammortizzatori su SUZUKI SWIFT 3 [TUTORIAL AUTODOC]

Come cambiare ammortizzatore a molla della parte anteriore su Suzuki Swift MK3 - Guida alla sostituzione

Prodotti alternativi

Ammortizzatore

Attrezzi per montaggio dei Ammortizzatori Swift III Hatchback (MZ, EZ)

Sostituzione: ammortizzatore a molla - Suzuki Swift MK3. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Bussola nr. 12

                      Bussola nr. 15

                      Bussola nr. 21

                      Chiave combinate N°16

                      Chiave combinate N°17

                      Chiave combinate N°18

                      Punta HEX n.H6

                      Chiavi a bussola per dadi
cerchio ruote N°21

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Compressore idraulico per molle ammortizzatori

                      Giravite Piatto

                      Strumento per estrazione
clip

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: ammortizzatore a molla - Suzuki Swift MK3. Gli esperti di AUTODOC raccomandano:

Entrambi i puntoni dell'ammortizzatore della sospensione anteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per i puntoni di sinistra e di destra della sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - Suzuki Swift MK3 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Suzuki Swift MK3
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 8

Rimuovere il puntone stabilizzatore trasversale.
Passaggio 9

Pulisci l'elemento di fissaggio della staffa che collega il tubo flessibile del freno al puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 10

Svitare la staffa di fissaggio del tubo flessibile freno dal supporto di ammortizzazione. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 11

Rimuovere la staffa dal supporto di ammortizzazione.

Passaggio 12

Scollegare il cablaggio del sensore ABS. Usa un giravite piatto.
Passaggio 13

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio (2 pezzi).

Passaggio 16

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 17

Abbassare l'automobile.
Passaggio 18

Aprire il cofano vano motore.
Passaggio 19

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.

Passaggio 20

Rimuovi le clip dalla griglia di ventilazione di plastica. Usa uno strumento per estrazione clip.
Passaggio 21

Rimuovi la griglia sottoprabrezza posizionata nel lato destro.
Passaggio 22

Rimuovere il coperchio di protezione della barra antirollio.
Passaggio 23

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 24

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave combinata N°18. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio. Suzuki Swift MK3
Passaggio 25

Estrarre il supporto di ammortizzazione.
Passaggio 26

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: ammortizzatore a molla - Suzuki Swift MK3. I professionisti raccomandano:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 27

Stringi la molla.
Passaggio 28

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 29

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave combinata N°17. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 30

Rimuovere il supporto superiore del montante.
Passaggio 31

Sgancia la molla elicoidale.

Passaggio 32

Rimuovere la molla.
Passaggio 33

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

Passaggio 34

Rimuovi l'ammortizzatore vecchio dal compressore idraulico per molle ammortizzatori.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Suzuki Swift MK3. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 35

Installare il parapolvere e il limitatore flessione dinamica sul nuovo ammortizzatore.

Passaggio 36

Installa il nuovo ammortizzatore sul compressore idraulico per molle.
Passaggio 37

Monta la molla sull'ammortizzatore.
Passaggio 38

Stringi la molla.
Passaggio 39

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 40

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave combinata N°17. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.

Sostituzione: ammortizzatore a molla - Suzuki Swift MK3. Consiglio:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 41

Diserrare la molla.
Passaggio 42

Rimuovi il puntone dell'ammortizzatore.
Passaggio 43

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 44

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio. Suzuki Swift MK3
Passaggio 45

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave combinata N°18. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 46

Installare il coperchio di protezione della barra antirolio.
Passaggio 47

Installa e fissa la griglia sottoparabrezza posizionata sul lato destro.
Passaggio 48

Installa gli elementi di fissaggio della griglia sottoparabrezza di plastica.
Passaggio 49

Rimuovi la copertura di protezione del parafango.

Passaggio 50

Chiudere il cofano.
Passaggio 51

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 52

Fissare il supporto di ammortizzazione sul fuso a snodo.

Passaggio 53

Monta i bulloni di fissaggio (2 pezzi).

Passaggio 54

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 55

Installare la staffa nel supporto di ammortizzazione.
Passaggio 56

Serrare la staffa di fissaggio del tubo flessibile freno sul supporto di ammortizzazione. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.
Passaggio 57

Collegare il cablaggio del sensore ABS.
Passaggio 58

Installa il puntone stabilizzatore trasversale.

Passaggio 59

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 60

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Tratta con del prodotto tutti i giunti della barra stabilizzatrice. Usa il grasso al rame.

Passaggio 61

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 62

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Suzuki Swift MK3. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 63

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Suzuki Swift MK3
Passaggio 64

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 65

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 85 Nm.
Passaggio 66

Rimuovi i cric e i cunei.
