Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della
pinza freno, il perno guida
della pinza freno e i
parapolveri. Puliscili.
Sostituiscili, se necessario.
Passaggio 9
Rimuovere il disco del freno.
Passaggio 10
Svitare il supporto di fissaggio del mozzo della ruota.Utilizza una chiave a bussola N°30.
Passaggio 11
Rimuovere l'albero di trasmissione.
Passaggio 12
Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo.
Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 13
Svitare il dado di attacco del gambo al fuso a snodo.Utilizza una chiave a bussola N°19.Usa una chiave a cricchetto.
Passaggio 14
Scollegare il gambo tirante dal fuso a snodo.
Passaggio 15
Rimuovere il sensore ABS dal fuso a snodo.Usa un giravite piatto.
Passaggio 16
Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 17
Svitare il perno che fissa il giunto sferico al fuso a snodo.Utilizza una chiave combinata N°19.
Passaggio 18
Scollegare il braccio inferiore dal fuso a snodo.Usa un martello.Usa un piede di porco.
Passaggio 19
Pulisci gli elementi di
fissaggio che collegano il
puntone dell'ammortizzatore
al fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 20
Svita gli elementi di fissaggio
che collegano il
puntone dell'ammortizzatore
al fuso a snodo.Utilizza una chiave combinata N°18.Utilizza una chiave a bussola N°18.Usa una chiave a cricchetto.
Passaggio 21
Scollegare il fuso a snodo dal supporto di ammortizzazione.Usa un martello.
Passaggio 22
Rimuovere il fuso a snodo insieme al mozzo.
Passaggio 23
Estrarre il mozzo della ruota dalla ghiera interna del cuscinetto.Usare un set di montaggio/smontaggio cuscinetti e boccole.Usa un martello.
Passaggio 24
Estrarre l'anello di arresto.Usa le pinze per anelli di sicurezza.
Passaggio 25

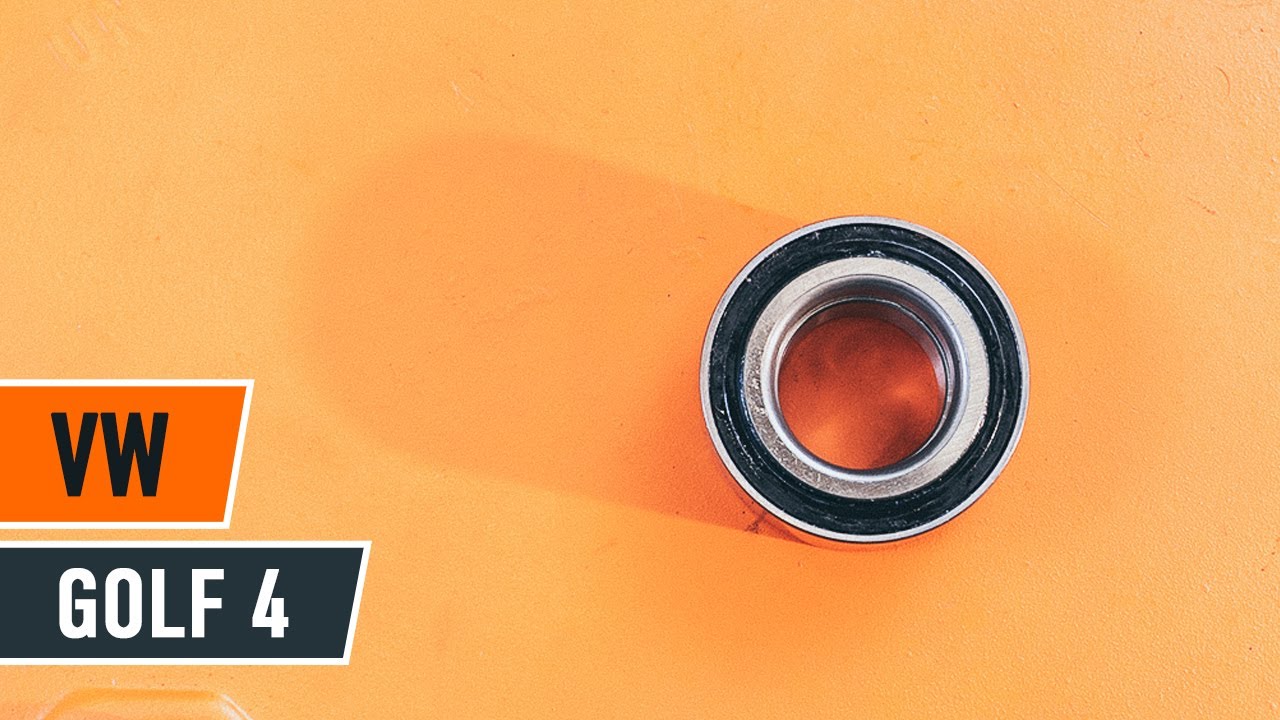

Estrarre il cuscinetto del mozzo della ruota.
Passaggio 26
Inserire il nuovo cuscinetto nel fuso a snodo.
Passaggio 27
Installare l'anello di arresto.Usa le pinze per anelli di sicurezza.
Passaggio 28
Premere il mozzo della ruota nella gabbia interna del cuscinetto.Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 29
Installare il mozzo della ruota sul fuso a snodo.
Passaggio 30
Installa il fuso a snodo insieme al mozzo.
Passaggio 31
Fissare il supporto di ammortizzazione sul fuso a snodo.Usa un martello.
Passaggio 32
Serrare il perno di fissaggio inferiore del supporto di ammortizzazione.Utilizza una chiave combinata N°18.Utilizza una chiave a bussola N°18.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 60 Nm.
+90°
AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 33
Installa l'albero di trasmissione all'interno del mozzo della ruota.
Passaggio 34
Collegare il braccio inferiore al fuso a snodo.Usa un piede di porco.
Passaggio 35
Stringi gli elementi di fissaggio del giunto sferico.Utilizza una chiave combinata N°19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 45 Nm.
Passaggio 36
Serrare l'attacco del mozzo.Utilizza una chiave a bussola N°30.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 175 Nm.
Passaggio 37
Montare il sensore ABS nel fuso a snodo e fissarlo.
Passaggio 38
Collegare il gambo tirante al fuso a snodo.
Passaggio 39
Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo.Utilizza una chiave a bussola N°19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 45 Nm.
Passaggio 40
Installare il disco del freno.
Passaggio 41.1
Montare la pinza del freno e fissarla.
Passaggio 41.2
Usa una chiave HEX N.H7.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 42
Montare i tappi dei parapolvere delle guide pinza freno.
Passaggio 43
Tratta la superfice nella
quale il disco freno fa
contatto con il cerchione
della ruota.Usa il grasso al rame.
Passaggio 44
Pulisci la superficie del
disco freno.Usa un pulitore freni.
AUTODOC raccomanda:
Sostituzione: сuscinetto ruota - VW Golf 4. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 45
Installare la ruota.
Sostituzione: сuscinetto ruota - VW Golf 4. Il consiglio di AUTODOC:
Per evitare incidenti, tieni
la ruota sollevata quando
avviti i bulloni di serraggio.
Passaggio 46
Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 47
Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 48
Rimuovi i cric e i cunei.
