Importante!

Questa procedura di sostituzione può essere usata per:
VW GOLF III (1H1) 1.9 TD, GTD, VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.8, VW GOLF III (1H1) 1.8 Syncro (1HX1), VW GOLF III (1H1) 2.0, VW GOLF III (1H1) 1.4, VW GOLF III (1H1) 1.6, VW GOLF III (1H1) 2.0 Syncro (1HX1), VW GOLF III (1H1) 1.9 TDI Syncro (1HX1), VW GOLF III (1H1) 1.9 TDI, VW GOLF III (1H1) 1.9 SDI, VW GOLF III (1H1) 1.9 D … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

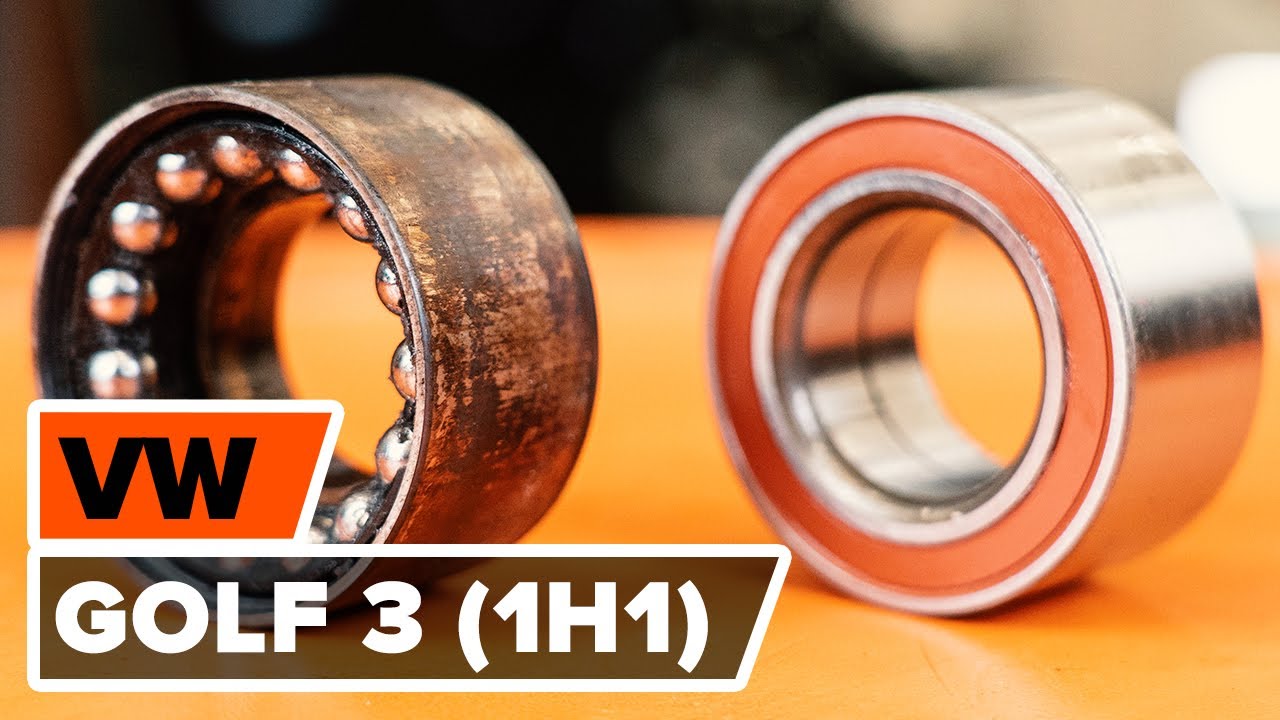

Come sostituire cuscinetto ruota anteriore su VOLKSWAGEN GOLF 3 (1H1) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare cuscinetto ruota della parte anteriore su VW Golf 3 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per GOLF III (1H1) e altri modelli VW

Prodotti alternativi

Kit cuscinetto ruota

713 8008 10 FAG Kit cuscinetto ruota

27,47 EUR

Negozio

SKWB-0180090 STARK Kit cuscinetto ruota

27,60 EUR

Negozio

SKWB-0180010 STARK Kit cuscinetto ruota

34,78 EUR

Negozio

654W0630 RIDEX Kit cuscinetto ruota

38,94 EUR

Negozio

SKWB-0180754 STARK Kit cuscinetto ruota

69,56 EUR

Negozio

Attrezzi per montaggio dei Cuscinetto Ruota Golf III Hatchback (1H1)

Sostituzione: сuscinetto ruota - VW Golf 3. Attrezzi che saranno necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Detergente spray multiuso

                      Pulitore freni

                      Grasso al rame

                      Chiave dinamometrica

                      Chiave combinate N°10

                      Chiave combinate N°18

                      Bussola nr. 13

                      Bussola nr. 18

                      Bussola nr. 19

                      Bussola nr. 30

                      Punta Torx T30

                      Punta hex n.H7

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Set di montaggio/smontaggio cuscinetti e boccole.

                      Chiave a cricchetto

                      Giramaschi

                      Giravite Piatto

                      Piede di porco

                      Morsa (meccanica)

                      Pinze per anelli di sicurezza

                      Separatore cuscinetti

                      Estrattore giunto sferico

                      Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - VW Golf 3. AUTODOC raccomanda:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile VW Golf 3.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Attenzione! Spegnere il motore prima di iniziare qualsiasi operazione – VW Golf 3

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Pulire l'elemento di fissaggio del semiasse. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 3

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 4

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 5

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 6

Svita i bulloni delle ruote.

Sostituzione: сuscinetto ruota - VW Golf 3. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 7

Smonta le ruote.
Passaggio 8

Rimuovere i tappi dei parapolvere delle guide pinza freno. Usa un piede di porco.
Passaggio 9

Svitare l'attacco della pinza freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 10

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 11

Rimuovere la pinza del freno.

Sostituzione: сuscinetto ruota - VW Golf 3. I professionisti raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 12

Rimuovere le pastiglie del freno. Usa un piede di porco.
Passaggio 13

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svitare l'attacco del disco freno. Usa la chiave Torx T30. Usa una chiave a cricchetto.
Passaggio 15

Rimuovere il disco del freno.
Passaggio 16

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 17

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 18

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 19

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.

AUTODOC raccomanda:
Sostituzione: сuscinetto ruota - VW Golf 3. Dopo aver applicato lo spray, attendere qualche minuto.Indossa degli occhiali di protezione.
Passaggio 20

Svitare gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 21

Rimuovi il dado di fissaggio.
Passaggio 22

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 23

Svitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 24

Rimuovi i bulloni di fissaggio.
Passaggio 25

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 26

Rimuovere l'albero di trasmissione.

Sostituzione: сuscinetto ruota - VW Golf 3. Il consiglio degli esperti di AUTODOC:
Assicurati che l'albero di trasmissione non sia scarico (quando l'auto è sollevata).
Passaggio 27

Rimuovere il fuso a snodo insieme al mozzo.
Passaggio 28

Posizionare il fuso a snodo con il mozzo della ruota in una morsa.
Passaggio 29

Pulisci gli elementi di fissaggio della lamiera di protezione del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 30

Svita gli elementi di fissaggio della lamiera di protezione del disco freno. Utilizza una chiave combinata N°10.
Passaggio 31

Rimuovi la lamiera di protezione del disco freno.
Passaggio 32

Pulire l'anello di ritegno del cuscinetto del mozzo ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 33

Rimuovere l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 34

Rilasciare la morsa e rimuovere il fuso a snodo assemblato con il mozzo della ruota.
Passaggio 35

Estrarre il mozzo della ruota dal fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 36

Pulire l'anello di ritegno del cuscinetto del mozzo ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 37

Rimuovere l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 38

Estrarre il cuscinetto del mozzo della ruota. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 39

Rimuovere la gabbia interna del cuscinetto dal mozzo della ruota. Usare un set di montaggio/smontaggio cuscinetti e boccole. Usare un separatore cuscinetti.
Passaggio 40

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 41

Installare l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 42

Inserire il nuovo cuscinetto nel fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.

Sostituzione: сuscinetto ruota - VW Golf 3. Gli esperti di AUTODOC raccomandano:
Assicurati che il cuscinetto del mozzo della ruota sia posizionato correttamente. Evita un suo disallineamento.Smetti di pressare sulla superficie del cuscinetto subito dopo averla posizionata sulla sua sede di montaggio.
Passaggio 43

Installare l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 44

Pulire la sede di montaggio del mozzo della ruota. Usa lo spray WD-40.
Passaggio 45

Installare il mozzo della ruota sul fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 46

Posizionare il fuso a snodo con il mozzo della ruota in una morsa.
Passaggio 47

Pulire la sede di montaggio del coperchio del disco del freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 48

Installa la lamiera di protezione del disco freno.
Passaggio 49

Avvita gli elementi di fissaggio della lamiera di protezione del disco freno. Utilizza una chiave combinata N°10.
Passaggio 50

Tratta con del prodotto il mozzo laddove tocca il disco freno. Usa un detergente spray multiuso.
Passaggio 51

Rilasciare la morsa e rimuovere il fuso a snodo assemblato con il mozzo della ruota.
Passaggio 52

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 53

Tratta con del prodotto le scanalature dell'albero di tramissione del giunto omocinetico. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 54

Montare l'albero di trasmissione.
Passaggio 55

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 56

Monta i bulloni di fissaggio.
Passaggio 57

Avvitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 58

Installa il dado di serraggio.
Passaggio 59

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 60

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 61

Collegare il gambo tirante al fuso a snodo.
Passaggio 62

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 63

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 64

Installare il disco del freno.
Passaggio 65

Serrare l'attacco del disco freno. Usa la chiave Torx T30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 4 Nm.
Passaggio 66

Installare le pastiglie del freno.
Passaggio 67

Montare la pinza del freno e fissarla. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 25 Nm.
Passaggio 68

Montare i tappi dei parapolvere delle guide pinza freno.
Passaggio 69

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 70

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 95 Nm.
Passaggio 71

Stringere gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 72

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Tratta con del prodotto gli elementi di fissaggio del giunto sferico. Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Usa il grasso al rame.
Passaggio 73

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 74

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 75

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: сuscinetto ruota - VW Golf 3. Consiglio:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 76

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Golf 3
Passaggio 77

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 78

Abbassare l'automobile.
Passaggio 79

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 230 Nm.
Passaggio 80

Trattare l'elemento di fissaggio dell'assale CV. Usa il grasso al rame.
Passaggio 81

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 82

Rimuovi i cric e i cunei.
