Importante!

Questa procedura di sostituzione può essere usata per:
VW GOLF II (19E, 1G1) 1.3, VW GOLF II (19E, 1G1) 1.6, VW GOLF II (19E, 1G1) 1.8, VW GOLF II (19E, 1G1) 1.8 Syncro, VW GOLF II (19E, 1G1) 1.8 GTI, VW GOLF II (19E, 1G1) 1.8 GTI 16V, VW GOLF II (19E, 1G1) 1.8 GTI 16V, VW GOLF II (19E, 1G1) 1.6 D, VW GOLF II (19E, 1G1) 1.6 TD, VW GOLF II (19E, 1G1) 1.8 GTI, VW GOLF II (19E, 1G1) 1.8, VW GOLF II (19E, 1G1) 1.8 i Cat Syncro, VW GOLF II (19E, 1G1) 1.6 D, VW GOLF II (19E, 1G1) 1.3, VW GOLF II (19E, 1G1) 1.3, VW GOLF II (19E, 1G1) 1.0, VW GOLF II (19E, 1G1) 1.0 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

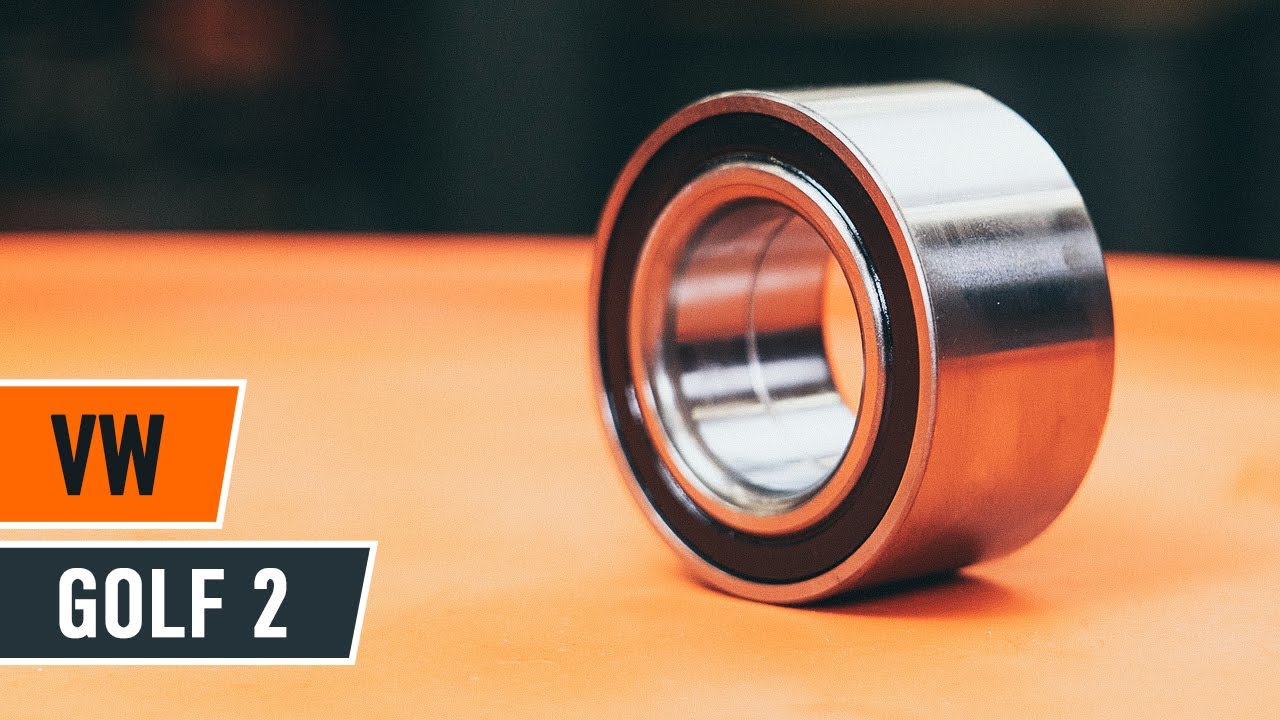

Come sostituire cuscinetto ruota anteriore su VW GOLF 2 [VIDEO TUTORIAL DI AUTODOC]

Come cambiare cuscinetto ruota della parte anteriore su VW Golf 2 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per GOLF II (19E, 1G1) e altri modelli VW

Kit cuscinetto ruota

Cuscinetto ruota

Paraolio, Cuscinetto ruota

        Kit cuscinetto ruota per VW GOLF II (19E, 1G1) 1.3 Benzina (55 CV)

        Kit cuscinetto ruota per VW GOLF II (19E, 1G1) 1.6 Benzina (75 CV)

        Kit cuscinetto ruota per VW GOLF II (19E, 1G1) 1.8 Benzina (84 CV)

        Kit cuscinetto ruota per VW GOLF II (19E, 1G1) 1.8 Syncro Benzina (90 CV)

        Kit cuscinetto ruota per VW GOLF II (19E, 1G1) 1.8 GTI Benzina (112 CV)

        Kit cuscinetto ruota per VW GOLF II (19E, 1G1) 1.8 GTI 16V Benzina (129 CV)

        Kit cuscinetto ruota per VW GOLF II (19E, 1G1) 1.8 GTI 16V Benzina (139 CV)

        Kit cuscinetto ruota per VW GOLF II (19E, 1G1) 1.6 D Diesel (54 CV)

        Kit cuscinetto ruota per VW GOLF II (19E, 1G1) 1.6 TD Diesel (70 CV)

Attrezzi per montaggio dei Cuscinetto Ruota Golf II Hatchback (19E, 1G1)

Sostituzione: сuscinetto ruota - VW Golf 2. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Detergente spray multiuso

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°17

                        Chiave combinate N°19

                        Bussola nr. 17

                        Bussola nr. 19

                        Bussola nr. 30

                        Punta hex n.H6

                        Punta Torx T30

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Set di montaggio/smontaggio cuscinetti e boccole

                        Estrattore giunto sferico

                        Pinze per anelli di sicurezza

                        Chiave a cricchetto

                        Scalpello piatto

                        Martello

                        Giramaschi

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - VW Golf 2. Il consiglio degli esperti di AUTODOC:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile VW Golf 2
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - VW Golf 2 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. VW Golf 2
Passaggio 6

Smonta le ruote.
Passaggio 7

Rimuovere i tappi dei parapolvere delle guide pinza freno. Usa un piede di porco.

Passaggio 8

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 9

Svitare i fermi della pinza del freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 10

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 11

Rimuovere la pinza del freno.

Sostituzione: сuscinetto ruota - VW Golf 2. I professionisti raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 12

Rimuovere le pastiglie del freno.
Passaggio 13

Svitare l'attacco del disco freno. Usa la chiave Torx T30. Usa un cacciavite a percussione.
Passaggio 14

Rimuovere il disco del freno.
Passaggio 15

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 16

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 17

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 18

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 19

Rimuovi i bulloni di fissaggio.
Passaggio 20

Svitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 21

Rimuovi i bulloni di fissaggio.
Passaggio 22

Scollega l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 23

Scollegare il giunto sferico dal fuso a snodo.
Passaggio 24

Rimuovi il dado di fissaggio. Utilizza una chiave a bussola N°30. Usa una chiave a cricchetto.
Passaggio 25

Scollega l'albero di trasmissione dal fuso a snodo.
Passaggio 26

Rimuovi i bulloni di fissaggio.
Passaggio 27

Rimuovere il fuso a snodo insieme al mozzo.
Passaggio 28

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 29

Estrarre il mozzo della ruota dal fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 30

Inserire il fuso a snodo dello sterzo nella morsa.
Passaggio 31

Pulire l'anello di ritegno del cuscinetto del mozzo ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 32

Rimuovere l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 33

Pulire l'anello di ritegno del cuscinetto del mozzo ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 34

Rimuovere l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 35

Allentare la morsa e rimuovere il fuso a snodo dello sterzo.
Passaggio 36

Estrarre il cuscinetto del mozzo della ruota. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 37

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa un detergente spray multiuso. Usa lo spray WD-40.
Passaggio 38

Installare l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 39

Inserire il nuovo cuscinetto nel fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.

Sostituzione: сuscinetto ruota - VW Golf 2. AUTODOC raccomanda:
Assicurati che il cuscinetto del mozzo della ruota sia posizionato correttamente. Evita un suo disallineamento.Smetti di pressare sulla superficie del cuscinetto subito dopo averla posizionata sulla sua sede di montaggio.
Passaggio 40

Installare l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 41

Pulisci il mozzo. Usa lo spray WD-40.
Passaggio 42

Installare il mozzo della ruota sul fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.

AUTODOC raccomanda:
Assicurarsi che il mozzo della ruota sia posizionato correttamente. Evitare qualsiasi disallineamento.
Passaggio 43

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 44

Installa il fuso a snodo insieme al mozzo.
Passaggio 45

Monta il bullone di fissaggio.

Passaggio 46

Montare l'albero di trasmissione.

Passaggio 47

Collega il giunto sferico al fuso a snodo.
Passaggio 48

Monta il bullone di fissaggio.
Passaggio 49

Avvitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa un giramaschi.
Passaggio 50

Monta il bullone di fissaggio.
Passaggio 51

Avvita gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 52

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 53

Collegare il gambo tirante al fuso a snodo.
Passaggio 54

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 55

Serrare l'elemento di fissaggio che collega il giunto sferico al fuso a snodo dello sterzo. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 55 Nm.
Passaggio 56

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 80 Nm.
Passaggio 57

Installa il dado di serraggio.
Passaggio 58

Pulisci il mozzo. Usa una spazzola metallica. Usa un detergente spray multiuso. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 59

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 60

Installare il disco del freno.
Passaggio 61

Serrare l'attacco del disco freno. Usa la chiave Torx T30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 4 Nm.
Passaggio 62

Installa le pastiglie freno nella staffa della pinza freno.
Passaggio 63

Montare la pinza del freno e fissarla. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 25 Nm.
Passaggio 64

Montare i tappi dei parapolvere delle guide pinza freno.

Passaggio 65

Tratta con del prodotto gli elementi di fissaggio del giunto sferico. Trattare l'elemento di fissaggio dell'assale CV. Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.

Passaggio 66

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 67

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 68

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: сuscinetto ruota - VW Golf 2. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 69

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. VW Golf 2
Passaggio 70

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 71

Abbassare l'automobile.
Passaggio 72

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 230 Nm.
Passaggio 73

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 74

Rimuovi i cric e i cunei.
