Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe C Sedan (W203) C 32 AMG Kompressor (203.065), MERCEDES-BENZ Classe C Sedan (W203) C 320 CDI (203.020), MERCEDES-BENZ Classe C Sedan (W203) C 280 (203.054), MERCEDES-BENZ Classe C Sedan (W203) C 350 (203.056), MERCEDES-BENZ Classe C Sedan (W203) C 180 Kompressor (203.046), MERCEDES-BENZ Classe C Sedan (W203) C 200 Kompressor (203.042), MERCEDES-BENZ Classe C Sedan (W203) C 220 CDI (203.006), MERCEDES-BENZ Classe C Sedan (W203) C 230 (203.052), MERCEDES-BENZ Classe C Sedan (W203) C 230 Kompressor (203.040), MERCEDES-BENZ Classe C Sedan (W203) C 220 CDI (203.008), MERCEDES-BENZ Classe C Sedan (W203) C 55 AMG (203.076), MERCEDES-BENZ Classe C Sedan (W203) C 30 CDI AMG (203.018), MERCEDES-BENZ Classe C Sedan (W203) C 200 CDI (203.004), MERCEDES-BENZ Classe C Sedan (W203) C 180 (203.035), MERCEDES-BENZ Classe C Sedan (W203) C 200 Kompressor (203.045), MERCEDES-BENZ Classe C Sedan (W203) C 200 CDI (203.007), MERCEDES-BENZ Classe C Sedan (W203) C 200 CGI Kompressor (203.043), MERCEDES-BENZ Classe C Sedan (W203) C 320 (203.064), MERCEDES-BENZ Classe C Sedan (W203) C 200 CDI (203.004), MERCEDES-BENZ Classe C Sedan (W203) C 270 CDI (203.016), MERCEDES-BENZ Classe C Sedan (W203) C 220 CDI (203.006), MERCEDES-BENZ Classe C Sedan (W203) C 270 CDI (203.016), MERCEDES-BENZ Classe C Sedan (W203) 3.5 (203.056) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

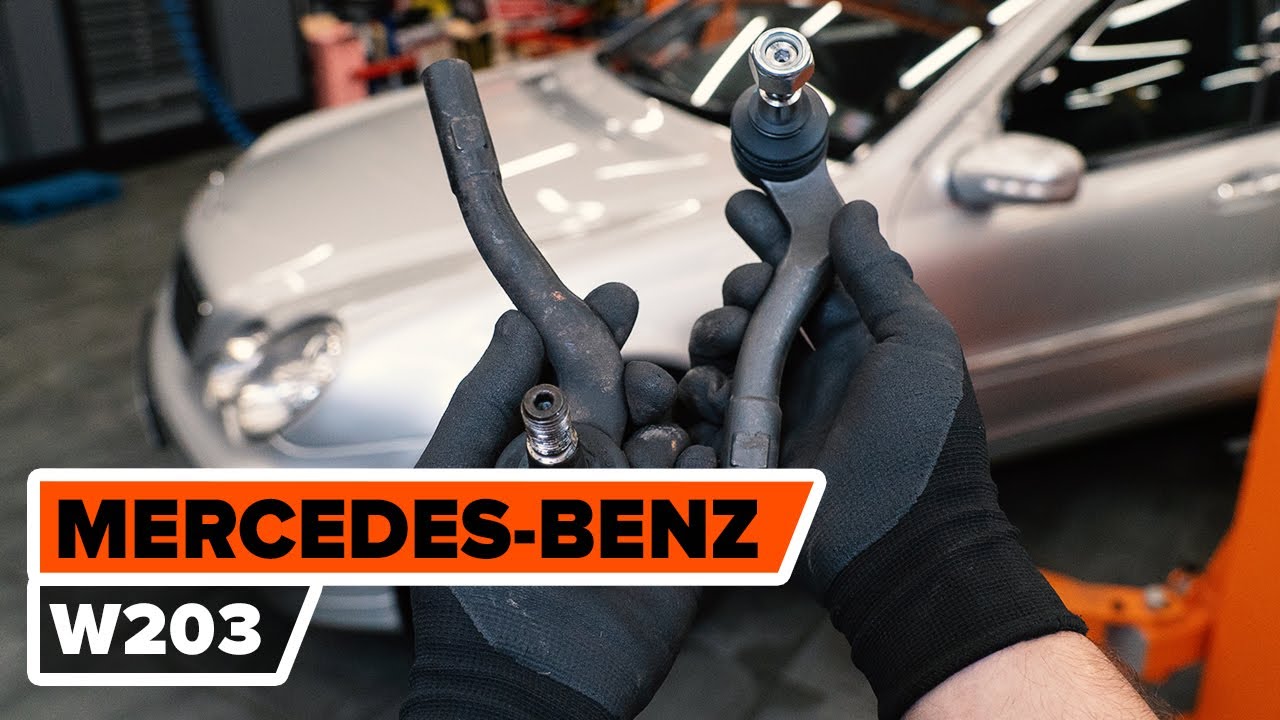

Come sostituire testine sterzo MERCEDES-BENZ W203 Classe C [VIDEO TUTORIAL DI AUTODOC]

Come cambiare testine sterzo su Mercedes W203 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Testina dello Sterzo per Classe C Sedan (W203) e altri modelli MERCEDES-BENZ

Testina sterzo

Tirante trasversale

Kit montaggio, Testa tirante sterzo

        Testina sterzo per MERCEDES-BENZ Classe C Sedan (W203) C 30 CDI AMG (203.018) Diesel (231 CV)

        Testina sterzo per MERCEDES-BENZ Classe C Sedan (W203) C 220 CDI (203.006) Diesel (143 CV)

        Testina sterzo per MERCEDES-BENZ Classe C Sedan (W203) C 180 (203.035) Benzina (129 CV)

        Testina sterzo per MERCEDES-BENZ Classe C Sedan (W203) C 220 CDI (203.006) Diesel (136 CV)

        Testina sterzo per MERCEDES-BENZ Classe C Sedan (W203) C 320 CDI (203.020) Diesel (224 CV)

        Testina sterzo per MERCEDES-BENZ Classe C Sedan (W203) C 200 CDI (203.007) Diesel (122 CV)

        Testina sterzo per MERCEDES-BENZ Classe C Sedan (W203) C 32 AMG Kompressor (203.065) Benzina (354 CV)

        Testina sterzo per MERCEDES-BENZ Classe C Sedan (W203) C 200 Kompressor (203.045) Benzina (163 CV)

        Testina sterzo per MERCEDES-BENZ Classe C Sedan (W203) C 270 CDI (203.016) Diesel (163 CV)

Sostituzione: testine sterzo - Mercedes W203. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Bussola nr. 21

                        Chiave combinate N°21

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Giramaschi

                        Calibro a corsoio

                        Estrattore giunto sferico

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: testine sterzo - Mercedes W203. AUTODOC raccomanda:

Sostituisci in coppia le testine tiranti.
La procedura di sostituzione è identica per le testine tiranti di destra e di sinistra sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: testine sterzo - Mercedes W203. Procedere come segue:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Mercedes W203
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulire tutti i collegamenti della testina del tirante. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 8

Allentare il controdado di attacco del gambo tirante alla barra. Utilizza una chiave combinata N°21 (2 pezzi).
Passaggio 9

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°21. Usa un giramaschi.
Passaggio 10

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico. Usa un piede di porco.
Passaggio 11

Svitare il gambo dalla barra comando sterzo.
Passaggio 12

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13

Avvita una nuova testa barra comando sterzo..

Sostituzione: testine sterzo - Mercedes W203. I professionisti raccomandano:
Durante l'installazione della barra comando sterzo, ricordati di fare lo stesso numero di giri o di mantenere la stessa lunghezza della filettatura di prima.
Passaggio 14

Collegare il gambo tirante al fuso a snodo.
Passaggio 15

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
Passaggio 16

Avvita il controdado sulle testine tiranti. Utilizza una chiave combinata N°21 (2 pezzi).
Passaggio 17

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 18

Serrare il controdado del gambo. Utilizza una chiave combinata N°21 (2 pezzi). Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.
Passaggio 19

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm. +60°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 20

Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Usa il grasso al rame.
Passaggio 21

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 22

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: testine sterzo - Mercedes W203. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 23

Installare la ruota.

AUTODOC raccomanda:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 24

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 25

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.

Sostituzione: testine sterzo - Mercedes W203. Il consiglio degli esperti di AUTODOC:
Controllare e regolare, se necessario, la campanatura.
Passaggio 26

Rimuovi i cric e i cunei.
