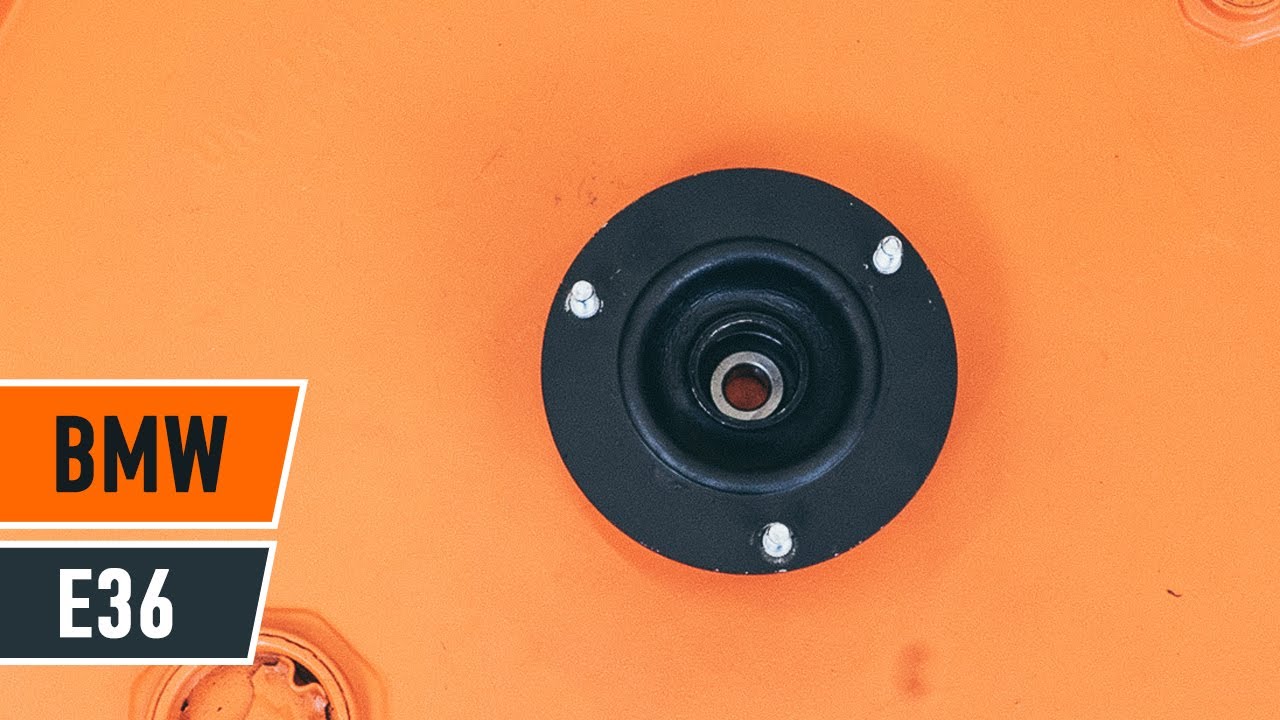

Come sostituire supporto ammortizzatore su BMW E36 [VIDEO TUTORIAL DI AUTODOC]

Come cambiare supporto ammortizzatore della parte anteriore su BMW E36 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Supporto Ammortizzatore per 3 Sedan (E36) e altri modelli BMW

Supporto ammortizzatore a molla

Kit riparazione, Cuscinetto ammortizzatore a molla

Anello supporto, Cuscinetto supp. ammortiz. a molla

Guarnizione, Supporto ammortizzatore a molla

        Supporto ammortizzatore a molla per BMW 3 Sedan (E36) 318 i Benzina (115 CV)

        Supporto ammortizzatore a molla per BMW 3 Sedan (E36) 325 i Benzina (192 CV)

        Supporto ammortizzatore a molla per BMW 3 Sedan (E36) 316 i Benzina (100 CV)

        Supporto ammortizzatore a molla per BMW 3 Sedan (E36) 318 is Benzina (140 CV)

        Supporto ammortizzatore a molla per BMW 3 Sedan (E36) 325 td Diesel (115 CV)

        Supporto ammortizzatore a molla per BMW 3 Sedan (E36) 316 i Benzina (102 CV)

        Supporto ammortizzatore a molla per BMW 3 Sedan (E36) 325 tds Diesel (143 CV)

        Supporto ammortizzatore a molla per BMW 3 Sedan (E36) 318 i Benzina (113 CV)

        Supporto ammortizzatore a molla per BMW 3 Sedan (E36) 318 tds Diesel (90 CV)

Sostituzione: supporto ammortizzatore - BMW E36. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°18

                        Bussola nr. 9

                        Bussola nr. 13

                        Bussola nr. 18

                        Bussola nr. 19

                        Bussola nr. 22

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Piede di porco

                        Compressore idraulico per molle ammortizzatori

                        Cric idraulico per trasmissione

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: supporto ammortizzatore - BMW E36. Il consiglio di AUTODOC:

La procedura di sostituzione è identica per i supporti dei puntoni di sinistra e di destra della sospensione anteriore.
Tutti i supporti dei puntoni degli ammortizzatori anteriori devono essere sostituiti contemporaneamente.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: supporto ammortizzatore - BMW E36. Utilizzare la seguente procedura:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Serra le ruote con i cunei.

Passaggio 4

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 5

Allentare gli elementi di fissaggio superiori del puntone di sospensione. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 6

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 7

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 8

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. BMW E36
Passaggio 9

Smonta le ruote.
Passaggio 10

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11

Svitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 12

Scollega il tubo flessibile dall'ammortizzatore.
Passaggio 13

Scollegare il cablaggio del sensore ABS.
Passaggio 14

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 15

Rimuovi i bulloni di fissaggio.
Passaggio 16

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 17

Svita gli elementi di fissaggio superiori del puntone dell'ammortizzatore.

AUTODOC raccomanda:
BMW E36 - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 18

Estrarre il supporto di ammortizzazione.
Passaggio 19

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: supporto ammortizzatore - BMW E36. I professionisti raccomandano:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 20

Stringi la molla.
Passaggio 21

Rimuovi la cuffia del supporto del puntone dell'ammortizzatore. Usa un piede di porco.
Passaggio 22

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 23

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave a bussola N°9. Utilizza una chiave a bussola N°22. Usa una chiave a cricchetto.
Passaggio 24

Rimuovere il supporto di ammortizzazione, il parapolvere e il paracolpi.

Sostituzione: supporto ammortizzatore - BMW E36. Gli esperti di AUTODOC raccomandano:
Esamina il parapolvere e il paracolpi dell'ammortizzatore. Sostituiscili, se necessario.
Passaggio 25

Installare il parapolvere e il paracolpi sul nuovo ammortizzatore.
Passaggio 26

Installare un nuovo elemento di montaggio del supporto di ammortizzazione superiore.
Passaggio 27

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave a bussola N°19. Utilizza una chiave a bussola N°9. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 52 Nm.

Sostituzione: supporto ammortizzatore - BMW E36. Il consiglio degli esperti di AUTODOC:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 28

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 29

Installa la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 30

Diserrare la molla.
Passaggio 31

Rimuovi il puntone dell'ammortizzatore.
Passaggio 32

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 33

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 34

Fissa gli elementi di fissaggio superiori dell'ammortizzatore. Non lo serrare.

AUTODOC raccomanda:
BMW E36 - Per evitare lesioni, tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio.
Passaggio 35

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 36

Monta i bulloni di fissaggio.
Passaggio 37

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: supporto ammortizzatore - BMW E36. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 38

Avvitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.

Passaggio 39

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 107 Nm.
Passaggio 40

Collega il tubo flessibile del freno.
Passaggio 41

Collegare il cablaggio del sensore ABS.
Passaggio 42

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 43

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 44

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 45

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: supporto ammortizzatore - BMW E36. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 46

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. BMW E36
Passaggio 47

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 48

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 49

Rimuovi i cric e i cunei.
Passaggio 50

Serra gli elementi di fissaggio superiori del puntone dell'ammortizzatore. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 32 Nm.
Passaggio 51

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 52

Rimuovi la copertura di protezione del parafango.
Passaggio 53

Chiudere il cofano.
