Importante!

Questa procedura di sostituzione può essere usata per:
VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 2.0 BiFuel, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 2.8 VR6, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.8 T, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 1.9 TD, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.0 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 2.8 VR6 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 3.2 R32 4motion, VW Golf IV Hatchback (1J1) 1.6 16V … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

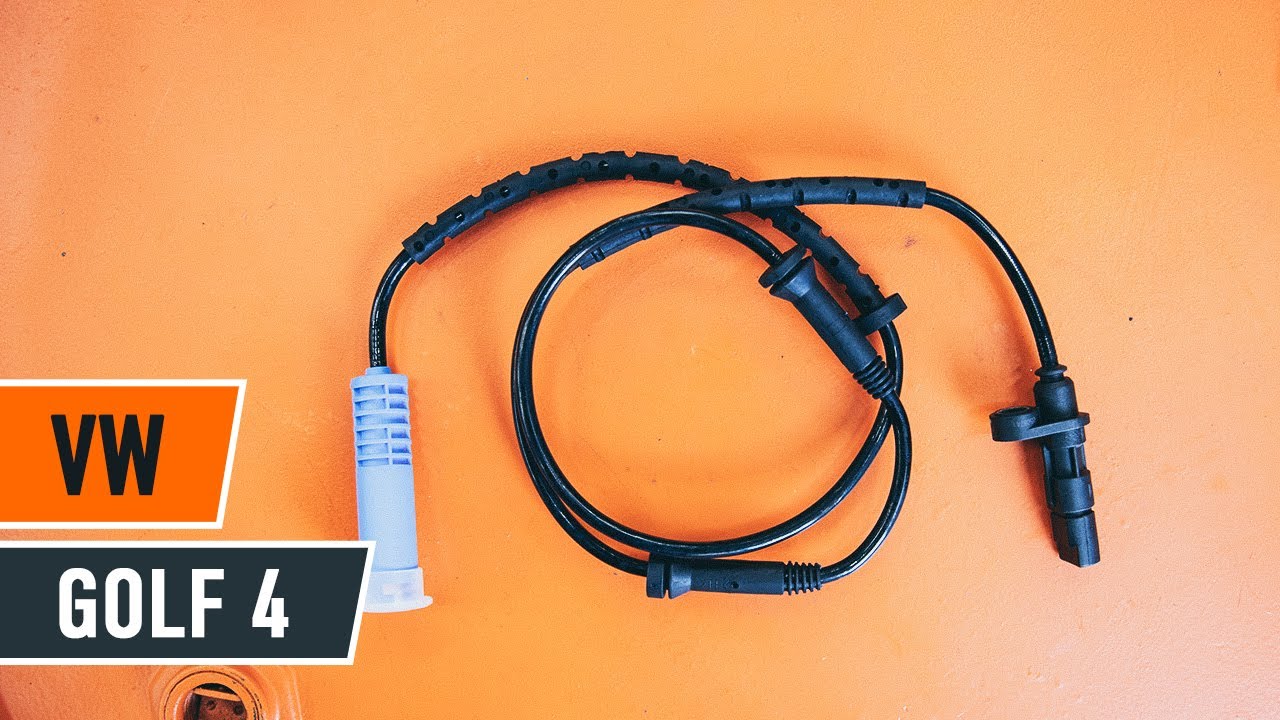

Come sostituire sensore ABS su VW GOLF 4 [VIDEO TUTORIAL DI AUTODOC]

Come cambiare sensore ABS della parte anteriore su VW Golf 4 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Sensore ABS per Golf IV Hatchback (1J1) e altri modelli VW

Sensore ABS

Anello sensore ABS

        Sensore ABS per VW Golf IV Hatchback (1J1) 2.8 VR6 4motion Benzina (204 CV)

        Sensore ABS per VW Golf IV Hatchback (1J1) 1.9 TD Diesel (75 CV)

        Sensore ABS per VW Golf IV Hatchback (1J1) 1.8 Benzina (125 CV)

        Sensore ABS per VW Golf IV Hatchback (1J1) 1.8 T GTI Benzina (180 CV)

        Sensore ABS per VW Golf IV Hatchback (1J1) 2.3 V5 Benzina (170 CV)

        Sensore ABS per VW Golf IV Hatchback (1J1) 1.9 TDI Diesel (101 CV)

        Sensore ABS per VW Golf IV Hatchback (1J1) 1.9 TDI Diesel (90 CV)

        Sensore ABS per VW Golf IV Hatchback (1J1) 2.0 BiFuel Benzina/Gas naturale (GNC) (116 CV)

        Sensore ABS per VW Golf IV Hatchback (1J1) 2.0 Benzina (115 CV)

Sostituzione: sensore ABS - VW Golf 4. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        Spazzola pulente in nylon

                        WD-40 spray lubrificante

                        Pulitore freni

                        Spray per dispositivi elettronici

                        Grasso al rame

                        Grasso multiuso

                        Chiave dinamometrica

                        Punta Torx T30

                        Punta hex n.H5

                        Punta hex n.H7

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Giravite piatto

                        Cacciaspina

                        Giramaschi

                        Martello

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: sensore ABS - VW Golf 4. Il consiglio di AUTODOC:

Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: sensore ABS - VW Golf 4. Procedere come segue:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. VW Golf 4
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio del sensore ABS. Usare una spazzola pulente in nylon. Usa lo spray WD-40.
Passaggio 7

Scollega il connettore del sensore di velocità ABS. Usa un giravite piatto.
Passaggio 8

Pulisci gli elementi di fissaggio del sensore ABS. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 9

Svita gli elementi di fissaggio del sensore ABS. Usa una chiave HEX N.H5. Usa una chiave a cricchetto.
Passaggio 10

Rimuovere i tappi dei parapolvere delle guide pinza freno. Usa un piede di porco.
Passaggio 11

Svitare l'attacco della pinza freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 12

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 13

Rimuovere la pinza del freno.

Sostituzione: sensore ABS - VW Golf 4. I professionisti raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 14

Pulire l'elemento di fissaggio del disco del freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 15

Svitare l'attacco del disco freno. Usa la chiave Torx T30. Usa una chiave a cricchetto.
Passaggio 16

Rimuovere il disco del freno.
Passaggio 17

Scollegare il sensore ABS. Usa un cacciaspina. Usa un martello. Usa un piede di porco.
Passaggio 18

Pulire la sede di montaggio del sensore ABS. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 19

Trattare l'elemento di fissaggio del sensore ABS. Usa un grasso multiuso.
Passaggio 20

Collegare il sensore ABS.
Passaggio 21

Stringere l'elemento di fissaggio che collega il sensore ABS al fuso a snodo. Usa una chiave HEX N.H5. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 6 Nm.
Passaggio 22

Applicare un prodotto trattante sul connettore del sensore ABS. Usa il grasso al silicone.
Passaggio 23

Collega il connettore del sensore di velocità ABS.
Passaggio 24

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 25

Installare il disco del freno.
Passaggio 26

Serrare l'attacco del disco freno. Usa la chiave Torx T30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 6 Nm.
Passaggio 27

Montare la pinza del freno e fissarla. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 28

Installare i tappi sui perni di guida delle pinze dei freni.
Passaggio 29

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 30

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 31

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: sensore ABS - VW Golf 4. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 32

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. VW Golf 4
Passaggio 33

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 34

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 35

Rimuovi i cric e i cunei.
