Intervallo di sostituzione consigliato per la categoria di pezzi Pinza freno : 100000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 SDI, VW Golf IV Hatchback (1J1) 1.4 16V, VW Golf IV Hatchback (1J1) 1.8, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 4motion, VW Golf IV Hatchback (1J1) 2.8 VR6 4motion, VW Golf IV Hatchback (1J1) 2.0, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.6 16V, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 2.3 V5, VW Golf IV Hatchback (1J1) 2.3 V5 4motion, VW Golf IV Hatchback (1J1) 2.0 4motion, VW Golf IV Hatchback (1J1) 1.9 TDI, VW Golf IV Hatchback (1J1) 1.9 TDI 4motion, VW Golf IV Hatchback (1J1) 1.8 T GTI, VW Golf IV Hatchback (1J1) 1.6 FSI, VW Golf IV Hatchback (1J1) 3.2 R32 4motion, VW Golf IV Hatchback (1J1) 1.6, VW Golf IV Hatchback (1J1) 2.0 BiFuel … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire pinza anteriori de freno su VW GOLF 4 (1J1) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare pinza de freno della parte anteriore su VW Golf 4 - Guida alla sostituzione

Prodotti alternativi

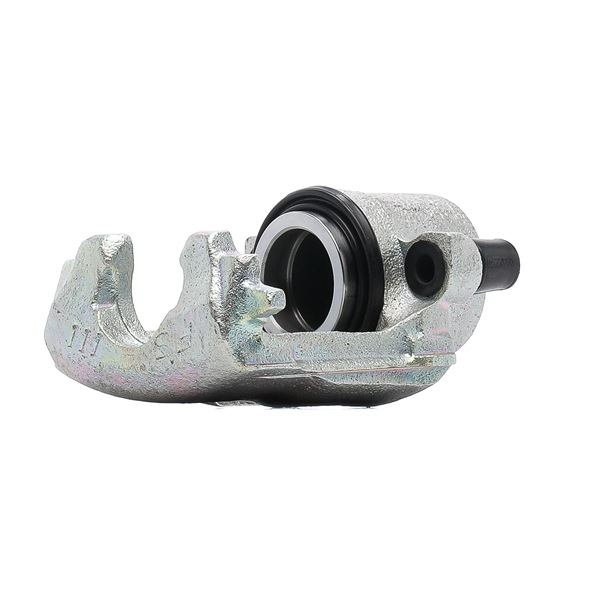

Pinza freno

Sostituzione: pinza de freno - VW Golf 4. Attrezzi che sono necessari:

                      Spazzola metallica

                      Pulitore freni

                      Pasta antifischio per freni

                      Grasso al rame

                      Chiave combinate N°10

                      punta HEX N.H7

                      Bussola nr. 11

                      Bussola nr. 13

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Clip di fissaggio tubo del freno

                      Kit di spurgo freno pneumatico

                      Piede di porco

                      Cunei ruote

Acquistare utensili

Sostituzione: pinza de freno - VW Golf 4. Il consiglio di AUTODOC:

La procedura di sostituzione è identica per le pinze freno di destra e di sinistra sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - VW Golf 4 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.

Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. VW Golf 4
Passaggio 6

Smonta le ruote.
Passaggio 7

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 8

Rimuovere i tappi dei parapolvere delle guide pinza freno. Usa un piede di porco.
Passaggio 9

Svitare l'attacco della pinza freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 10

Rimuovere la pinza del freno.

Sostituzione: pinza de freno - VW Golf 4. Gli esperti di AUTODOC raccomandano:
Quando sostituisci la pinza del freno è consigliato controllare il tubo flessibile del freno per riscontrare eventuali danni e, se necessario, sostituirla con uno nuovo.Durante la sostituzione della pinza del freno, si raccomanda cambiare anche le pastiglie, nonché di verificare lo stato dei dischi e, se necessario, sostituirli.
Passaggio 11

Rimuovere le pastiglie del freno. Usa un piede di porco.
Passaggio 12

Pulisci l'area nella quale il tubo del freno è connesso alla pinza, e la zona dei perni guida. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pinza de freno - VW Golf 4. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 13

Stringi il tubo del freno usando una fascetta di fissaggio del tubo freni.
Passaggio 14

Svitare il tubo flessibile del freno dalla pinza del freno. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.

AUTODOC raccomanda:
Metti da parte il tubo flessibile del freno. Lega il tubo flessibile del freno alla carrozzeria dell'auto con un gancio o un pezzo di filo.
Passaggio 15

Svita i perni guida.

Sostituzione: pinza de freno - VW Golf 4. Consiglio:
Se il kit delle nuove pinze freni non contiene perni guida, usa i perni vecchi.
Passaggio 16

Installare le pastiglie del freno.

Sostituzione: pinza de freno - VW Golf 4. Gli esperti di AUTODOC raccomandano:
Se userai le pastiglie dei freni vecchie, puliscile.
Passaggio 17

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pinza de freno - VW Golf 4. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 18

Tratta il supporto della pinza freno laddove fa contatto con le pastiglie freno. Usa una pasta antifischio.
Passaggio 19

Montare la pinza del freno e fissarla. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 20

Montare i tappi dei parapolvere delle guide pinza freno.
Passaggio 21

Tratta con del prodotto il tubo flessibile del freno. Usa un pulitore freni.

Sostituzione: pinza de freno - VW Golf 4. Il consiglio di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 22

Installare e fissare il tubo flessibile del freno nella nuova pinza. Utilizza una chiave a bussola N°13.
Passaggio 23

Avvita gli elementi di fissaggio che collegano il tubo flessibile del freno alla pinza del freno. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 24

Rimuovi la fascetta di fissaggio del tubo freni.
Passaggio 25

Allenta la valvola di spurgo del freno. Utilizza una chiave combinata N°10.
Passaggio 26

Collega il tubo flessibile del kit di spurgo freno pneumatico alla valvola di spurgo del freno.
Passaggio 27

Spurgare la pinza del freno. Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 28

Serra la vite di spurgo del freno. Utilizza una chiave combinata N°10.
Passaggio 29

Disconnetti il tubo flessibile del kit di spurgo freno pneumatico.
Passaggio 30

Serra la vite di spurgo della pinza freno. Utilizza una chiave a bussola N°11. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 10 Nm.
Passaggio 31

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 32

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pinza de freno - VW Golf 4. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 33

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. VW Golf 4
Passaggio 34

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 35

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 36

Rimuovi i cric e i cunei.

Sostituzione: pinza de freno - VW Golf 4. Il consiglio di AUTODOC:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 37

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.
