Intervallo di sostituzione consigliato per la categoria di pezzi Pinza freno : 100000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 525 tds, BMW 5 Sedan (E39) 523 i, BMW 5 Sedan (E39) 528 i, BMW 5 Sedan (E39) 540 i, BMW 5 Sedan (E39) 535 i, BMW 5 Sedan (E39) 525 td, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 535 i, BMW 5 Sedan (E39) 520 i, BMW 5 Sedan (E39) 520 d, BMW 5 Sedan (E39) 525 d, BMW 5 Sedan (E39) 530 d, BMW 5 Sedan (E39) 525 i, BMW 5 Sedan (E39) 520 i … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

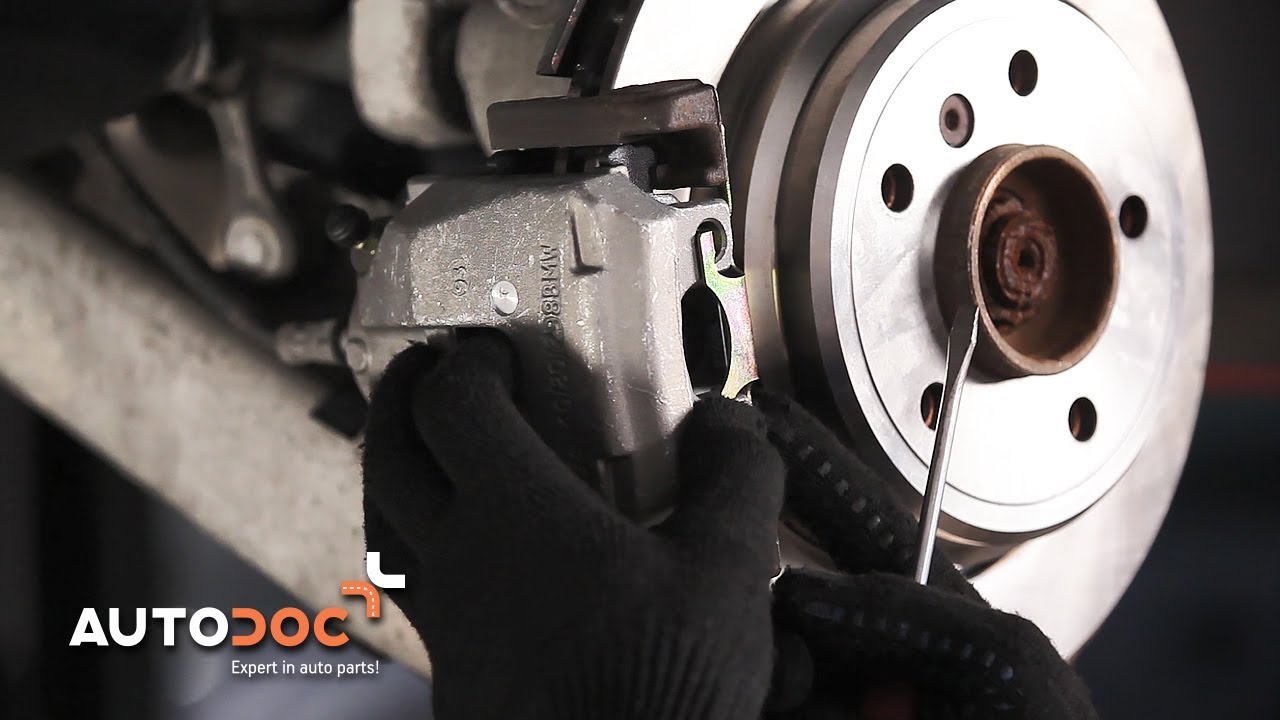

Come sostituire la pinza del freno posteriori su BMW 5 E39 [VIDEO TUTORIAL DI AUTODOC]

Come cambiare pinza de freno della parte posteriore su BMW E39 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Pinza Freno per 5 Sedan (E39) e altri modelli BMW

Pinza freno

        Pinza freno per BMW 5 Sedan (E39) 520 i Benzina (150 CV)

        Pinza freno per BMW 5 Sedan (E39) 525 tds Diesel (143 CV)

        Pinza freno per BMW 5 Sedan (E39) 523 i Benzina (170 CV)

        Pinza freno per BMW 5 Sedan (E39) 528 i Benzina (193 CV)

        Pinza freno per BMW 5 Sedan (E39) 540 i Benzina (286 CV)

        Pinza freno per BMW 5 Sedan (E39) 535 i Benzina (235 CV)

        Pinza freno per BMW 5 Sedan (E39) 525 td Diesel (116 CV)

        Pinza freno per BMW 5 Sedan (E39) 530 d Diesel (184 CV)

        Pinza freno per BMW 5 Sedan (E39) 535 i Benzina (245 CV)

Sostituzione: pinza de freno - BMW E39. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Grasso per perno guida della pinza freno

                        Punta HEX n.H7

                        Chiave per dado svasato nr. 10

                        Chiave per dado svasato nr. 14

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Piede di porco

                        Giravite Piatto

                        Clip di fissaggio tubo del freno

                        Kit di spurgo freno pneumatico

                        Cunei ruote

Acquistare utensili

Sostituzione: pinza de freno - BMW E39. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per le pinze freno di destra e di sinistra sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: pinza de freno - BMW E39. Procedere come segue:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. BMW E39
Passaggio 6

Smonta le ruote.
Passaggio 7

Scollega la molla di ritenuta della pinza del freno. Usa un giravite piatto.
Passaggio 8

Pulisci l'area nella quale il tubo del freno è connesso alla pinza, e la zona dei perni guida. Usa un pulitore freni.

Sostituzione: pinza de freno - BMW E39. AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 9

Stringi il tubo del freno usando una fascetta di fissaggio del tubo freni.
Passaggio 10

Allentare il fissaggio del tubo flessibile freno. Utilizzare una chiave poligonale aperta#14.
Passaggio 11

Rimuovere i tappi dei parapolvere delle guide pinza freno. Usa un giravite piatto.
Passaggio 12

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 13

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 14

Svitare l'attacco della pinza freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 15

Rimuovere i perni di guida dalla pinza del freno.
Passaggio 16

Rimuovere la pinza del freno.

Sostituzione: pinza de freno - BMW E39. I professionisti raccomandano:
Quando sostituisci la pinza del freno è consigliato controllare il tubo flessibile del freno per riscontrare eventuali danni e, se necessario, sostituirla con uno nuovo.Durante la sostituzione della pinza del freno, si raccomanda cambiare anche le pastiglie, nonché di verificare lo stato dei dischi e, se necessario, sostituirli.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 17

Rimuovere le pastiglie del freno.
Passaggio 18

Svitare il tubo flessibile del freno dalla pinza del freno. Utilizzare una chiave poligonale aperta#14.
Passaggio 19

Scollega il tubo flessibile del freno.
Passaggio 20

Tratta con del prodotto il tubo flessibile del freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pinza de freno - BMW E39. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 21

Installare e fissare il tubo flessibile del freno nella nuova pinza.
Passaggio 22

Avvita gli elementi di fissaggio che collegano il tubo flessibile del freno alla pinza del freno. Utilizzare una chiave poligonale aperta#14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 22 Nm.
Passaggio 23

Rimuovi la fascetta di fissaggio del tubo freni.
Passaggio 24

Installare le pastiglie del freno.

Sostituzione: pinza de freno - BMW E39. Gli esperti di AUTODOC raccomandano:
Se userai le pastiglie dei freni vecchie, puliscile.
Passaggio 25

Montare la pinza del freno e fissarla.
Passaggio 26

Pulisci i perni guida della pinza freno.

Passaggio 27

Tratta i perni guida della pinza del freno con il prodotto. Usa il grasso per il perno guida della pinza del freno.

AUTODOC raccomanda:
Se il kit delle nuove pinze freni non contiene perni guida, usa i perni vecchi.
Passaggio 28

Svita i perni guida.
Passaggio 29

Serra gli elementi di fissaggio della pinza del freno. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 30

Montare i tappi dei parapolvere delle guide pinza freno.
Passaggio 31

Installare la molla di fissaggio della pinza freno. Usa un giravite piatto.
Passaggio 32

Collega il tubo flessibile del kit di spurgo freno pneumatico alla valvola di spurgo del freno.

Passaggio 33

Allenta la valvola di spurgo del freno. Utilizzare una chiave poligonale aperta#10.
Passaggio 34

Spurgare la pinza del freno. Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
Passaggio 35

Serra la vite di spurgo della pinza freno. Utilizzare una chiave poligonale aperta#10. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 11 Nm.
Passaggio 36

Disconnetti il tubo flessibile del kit di spurgo freno pneumatico.

Passaggio 37

Pulisci lo sporco dal bullone di fissaggio tubo freno. Usa un pulitore freni.

Sostituzione: pinza de freno - BMW E39. Consiglio:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 38

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 39

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pinza de freno - BMW E39. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 40

Installare la ruota.

Sostituzione: pinza de freno - BMW E39. Il consiglio degli esperti di AUTODOC:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 41

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 42

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 43

Rimuovi i cric e i cunei.

Sostituzione: pinza de freno - BMW E39. AUTODOC raccomanda:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 44

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.

AUTODOC raccomanda:
BMW E39 - Premere più volte il pedale del freno a motore spento finché non si avverte aumentare la resistenza.
