Intervallo di sostituzione consigliato per la categoria di pezzi Kit pastiglie freno, Freno a disco : 30000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VOLVO V50 (545) 1.6 D2, VOLVO V50 (545) 2.0 CDI, VOLVO V50 (545) 2.0 FlexFuel, VOLVO V50 (545) T5, VOLVO V50 (545) T5 AWD, VOLVO V50 (545) 2.0, VOLVO V50 (545) 2.4 Tdi, VOLVO V50 (545) 2.4, VOLVO V50 (545) 2.4, VOLVO V50 (545) 2.4 D5, VOLVO V50 (545) T5, VOLVO V50 (545) 1.6, VOLVO V50 (545) 1.6 D, VOLVO V50 (545) 2.0 D4, VOLVO V50 (545) 1.8 BiFuel, VOLVO V50 (545) T5 AWD, VOLVO V50 (545) 1.8, VOLVO V50 (545) 2.4 AWD, VOLVO V50 (545) 1.8 FlexFuel, VOLVO V50 (545) D4, VOLVO V50 (545) 2.0 D, VOLVO V50 (545) D3 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

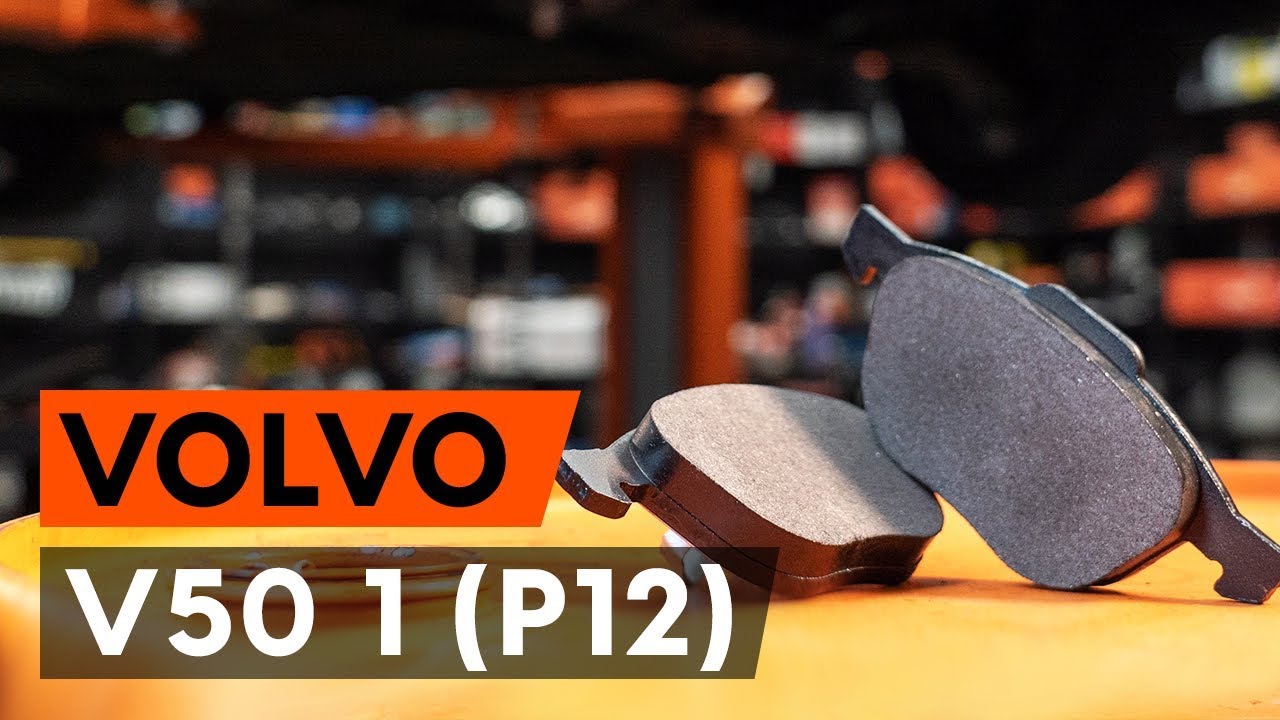

Come sostituire pastiglie freno anteriori su VOLVO V50 1 (P12) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Pastiglie Freno per V50 (545) e altri modelli VOLVO

Kit pastiglie freno, Freno a disco

        Kit pastiglie freno, Freno a disco per VOLVO V50 (545) 2.0 Benzina (146 CV)

        Kit pastiglie freno, Freno a disco per VOLVO V50 (545) 2.0 D Diesel (136 CV)

        Kit pastiglie freno, Freno a disco per VOLVO V50 (545) D4 Diesel (177 CV)

        Kit pastiglie freno, Freno a disco per VOLVO V50 (545) 1.8 BiFuel Benzina/Gasauto (GPL) (126 CV)

        Kit pastiglie freno, Freno a disco per VOLVO V50 (545) 2.4 Tdi Diesel (163 CV)

        Kit pastiglie freno, Freno a disco per VOLVO V50 (545) 2.4 D5 Diesel (179 CV)

        Kit pastiglie freno, Freno a disco per VOLVO V50 (545) T5 AWD Benzina (220 CV)

        Kit pastiglie freno, Freno a disco per VOLVO V50 (545) D3 Diesel (150 CV)

        Kit pastiglie freno, Freno a disco per VOLVO V50 (545) 1.6 D2 Diesel (114 CV)

Sostituzione: pastiglie freni - Volvo V50 MW. Attrezzi che potrebbero essere necessari:

                        Pulitore freni

                        Pasta antifischio per freni

                        Grasso al rame

                        Punta HEX n.H7

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Arretratore per
pistoncini freni a disco

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: pastiglie freni - Volvo V50 MW. AUTODOC raccomanda:

Eseguire la sostituzione delle pastiglie freno in kit completo per ogni asse. Questo renderà il processo di frenatura più efficiente.
La procedura di sostituzione è identica per entrambe le pastiglie freno sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: pastiglie freni - Volvo V50 MW. Procedere come segue:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Volvo V50 MW
Passaggio 6

Smonta le ruote.
Passaggio 7

Rimuovere i tappi dei parapolvere delle guide pinza freno. Usa un piede di porco.
Passaggio 8

Svitare l'attacco della pinza freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 9

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 10

Scollega la molla di ritenuta della pinza del freno. Usa un piede di porco.
Passaggio 11

Rimuovere la pinza del freno.

Sostituzione: pastiglie freni - Volvo V50 MW. Gli esperti di AUTODOC raccomandano:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 12

Rimuovere le pastiglie del freno. Usa un piede di porco.

Sostituzione: pastiglie freni - Volvo V50 MW. Consiglio:

Misurare lo spessore del disco del freno. Al raggiungimento del suo limite di usura, il componente deve essere sostituito.
Passaggio 13

Tratta con del prodotto la porzione di superficie in cui le pastiglie dei freni entrano in contatto con la pinza del freno. Usa una pasta antifischio.
Passaggio 14

Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: pastiglie freni - Volvo V50 MW. Dopo aver applicato lo spray, attendere qualche minuto.

Passaggio 15

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.

Sostituzione: pastiglie freni - Volvo V50 MW. I professionisti raccomandano:

Prima di installare le pastiglie, assicurarsi che la superficie del disco sia pulita.
Passaggio 16

Installare le nuove pastiglie freni.

Sostituzione: pastiglie freni - Volvo V50 MW. Il consiglio degli esperti di AUTODOC:

Assicurarsi che le fasce delle pastiglie siano rivolte verso il disco.
Passaggio 17

Montare la pinza del freno e fissarla. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 18

Installare la molla di fissaggio della pinza freno.
Passaggio 19

Serra gli elementi di fissaggio della pinza del freno. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 28 Nm.
Passaggio 20

Montare i tappi dei parapolvere delle guide pinza freno.
Passaggio 21

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 22

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: pastiglie freni - Volvo V50 MW. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 23

Installare la ruota.

Sostituzione: pastiglie freni - Volvo V50 MW. Il consiglio degli esperti di AUTODOC:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 24

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 25

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 26

Rimuovi i cric e i cunei.

Sostituzione: pastiglie freni - Volvo V50 MW. Il consiglio di AUTODOC:

Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 27

Stringi il tappo del serbatoio del fluido dei freni.

AUTODOC raccomanda:

Volvo V50 MW - Premere più volte il pedale del freno a motore spento finché non si avverte aumentare la resistenza.
Passaggio 28

Chiudere il cofano.

Sostituzione: pastiglie freni - Volvo V50 MW. I professionisti raccomandano:

Evita di frenare in modo brusco durante i primi 150-200 km dopo la sostituzione delle pastiglie freno.
