Importante!

Questa procedura di sostituzione può essere usata per:
AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro, AUDI A4 Sedan (8EC, B7) 2.0 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TDI 16V, AUDI A4 Sedan (8EC, B7) 1.8 T, AUDI A4 Sedan (8EC, B7) 1.8 T quattro, AUDI A4 Sedan (8EC, B7) 2.0, AUDI A4 Sedan (8EC, B7) 1.9 TDI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI, AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

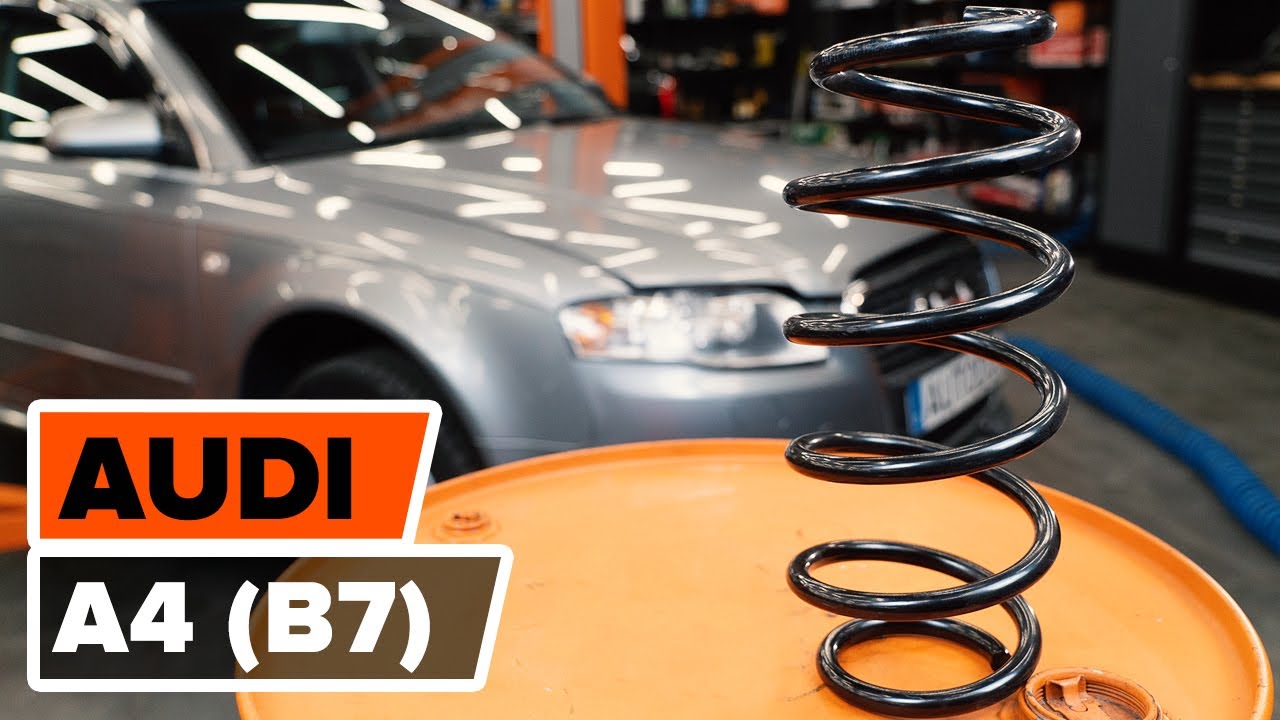

Come sostituire molle di sospensione anteriore su AUDI A4 (B7) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Molla Ammortizzatore per A4 Sedan (8EC, B7) e altri modelli AUDI

Molla autotelaio

        Molla autotelaio per AUDI A4 Sedan (8EC, B7) 2.0 TDI Diesel (170 CV)

        Molla autotelaio per AUDI A4 Sedan (8EC, B7) 2.0 Benzina (130 CV)

        Molla autotelaio per AUDI A4 Sedan (8EC, B7) 2.0 TFSI quattro Benzina (200 CV)

        Molla autotelaio per AUDI A4 Sedan (8EC, B7) 2.0 TDI Diesel (140 CV)

        Molla autotelaio per AUDI A4 Sedan (8EC, B7) 1.9 TDI Diesel (116 CV)

        Molla autotelaio per AUDI A4 Sedan (8EC, B7) 2.0 TDI Diesel (136 CV)

        Molla autotelaio per AUDI A4 Sedan (8EC, B7) 2.0 TFSI Benzina (170 CV)

        Molla autotelaio per AUDI A4 Sedan (8EC, B7) 2.0 TFSI Benzina (220 CV)

        Molla autotelaio per AUDI A4 Sedan (8EC, B7) 2.0 TDI 16V Diesel (140 CV)

Sostituzione: molle di sospensione - Audi A4 B7. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°13

                        Chiave combinate N°16

                        Chiave combinate N°18

                        Bussola nr. 13

                        Bussola nr. 15

                        Bussola nr. 16

                        Bussola nr. 18

                        Bussola nr. 19

                        Punta hex n.H5

                        Punta hex n.H6

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Martello

                        Cacciaspina

                        Scalpello piatto

                        Giravite Piatto

                        Piede di porco

                        Compressore idraulico per molle ammortizzatori

                        Cric idraulico per trasmissione

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - Audi A4 B7. AUTODOC raccomanda:

Entrambe le molle elicoidali della sospensione anteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione anteriore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: molle di sospensione - Audi A4 B7. Sequenza raccomandata delle fasi:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Solleva e rimuovi la griglia sottoparabrezza.
Passaggio 4

Rimuovi la cuffia del supporto del puntone dell'ammortizzatore. Usa un giravite piatto.
Passaggio 5

Pulisci gli elementi di fissaggio del supporto superiore del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 6

Allenta gli elementi di fiìssaggio superiori del supporto dell'ammortizzatore. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 7

Serra le ruote con i cunei.
Passaggio 8

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 9

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 10

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Audi A4 B7
Passaggio 11

Smonta le ruote.
Passaggio 12

Pulisci tutti gli snodi del braccio. Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Pulisci gli elementi di fissaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13

Svitare gli elementi di fissaggio del braccio superiore. Utilizza una chiave combinata N°16.
Passaggio 14

Rimuovi i bulloni di fissaggio.
Passaggio 15

Allentare il bullone di fissaggio della testina sterzo. Utilizza una chiave combinata N°13.
Passaggio 16

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 17

Rimuovi i bulloni di fissaggio. Usa un cacciaspina. Usa un martello.
Passaggio 18

Scollegare il gambo tirante dal fuso a snodo. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 19

Rimuovi i bracci di controllo. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 20

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 21

Svita gli elementi fissaggio che collegano il puntone dell'ammortizzatore al braccio di controllo della sospensione. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 22

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.

Sostituzione: molle di sospensione - Audi A4 B7. Gli esperti di AUTODOC raccomandano:

Per evitare incidenti, tieni saldo il puntone dell'ammortizzatore quando allenti i bulloni.
Passaggio 23

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 24

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave combinata N°18 (2 pezzi).
Passaggio 25

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°18 (2 pezzi).

Passaggio 26

Abbassa il cric per trasmissione idraulica di 10-15 cm.

AUTODOC raccomanda:

Audi A4 B7 - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 27

Rimuovi i bulloni di fissaggio.
Passaggio 28

Estrarre il supporto di ammortizzazione.
Passaggio 29

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: molle di sospensione - Audi A4 B7. Il consiglio di AUTODOC:

Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 30

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa lo spray WD-40.
Passaggio 31

Stringi la molla.
Passaggio 32

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave a bussola N°18. Usa una chiave HEX N.H5. Usa una chiave a cricchetto.
Passaggio 33

Rimuovere il supporto superiore del montante. Usa un piede di porco.
Passaggio 34

Sgancia la molla elicoidale.
Passaggio 35

Rimuovere la molla.
Passaggio 36

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

Sostituzione: molle di sospensione - Audi A4 B7. Consiglio:

Esamina attentamente il parapolvere, lo smorzatore e il supporto di ammortizzazione. Sostituiscili, se necessario.

Passaggio 37

Monta la molla sull'ammortizzatore.
Passaggio 38

Stringi la molla.
Passaggio 39

Installa il nuovo supporto, il parapolvere e il tampone dell'ammortizzatore.
Passaggio 40

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 41

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave a bussola N°19. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.

Sostituzione: molle di sospensione - Audi A4 B7. Il consiglio degli esperti di AUTODOC:

Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 42

Diserrare la molla.
Passaggio 43

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 44

Rimuovi il puntone dell'ammortizzatore.
Passaggio 45

Tratta con del prodotto le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 46

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 47

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto. Non lo serrare.

Sostituzione: molle di sospensione - Audi A4 B7. Il consiglio di AUTODOC:

Per evitare incidenti, tieni saldo il puntone dell'ammortizzatore quando avviti i bulloni.
Passaggio 48

Installa gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al braccio di controllo della sospensione.
Passaggio 49

Avvitare l'elemento di fissaggio che collega il puntone ammortizzatore al braccio oscillante. Utilizza una chiave combinata N°18 (2 pezzi).

Passaggio 50

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 51

Solleva il cric idraulico per trasmissione di 10-15 cm.

Passaggio 52

Installa i bracci di controllo.
Passaggio 53

Monta il bullone di fissaggio.
Passaggio 54

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:

Sostituzione: molle di sospensione - Audi A4 B7. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 55

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 56

Collegare il gambo tirante al fuso a snodo.
Passaggio 57

Monta il bullone di fissaggio.

Passaggio 58

Avvitare il bullone di fissaggio della testina sterzo. Utilizza una chiave combinata N°13.
Passaggio 59

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 60

Stringere il bullone di fissaggio della testina sterzo. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 7 Nm.
Passaggio 61

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 45 Nm.
Passaggio 62

Serrare gli elementi di fissaggio del braccio superiore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm.
Passaggio 63

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 64

Serra gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al braccio di controllo della sospensione. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 65

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm. +180°

AUTODOC raccomanda:

Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 66

Stringi gli elementi di fissaggio posteriore collegando il braccio al telaio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm. +180°

AUTODOC raccomanda:

Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 67

Rimuovi il supporto da sotto il fuso a snodo.

Sostituzione: molle di sospensione - Audi A4 B7. Consiglio:

Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 68

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 69

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 70

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 71

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: molle di sospensione - Audi A4 B7. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 72

Installare la ruota.

Sostituzione: molle di sospensione - Audi A4 B7. I professionisti raccomandano:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 73

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 74

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 75

Rimuovi i cric e i cunei.
Passaggio 76

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 77

Tratta con del prodotto gli elementi di fissaggio del supporto del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 78

Installa la cuffia del supporto del puntone dell'ammortizzatore.
Passaggio 79

Installa la griglia del sottoparabrezza e fissala.
Passaggio 80

Rimuovi la copertura di protezione del parafango.
Passaggio 81

Chiudere il cofano.

Il manuale le è stato d'aiuto?

La preghiamo di valutare questo manuale su una scala da 1 a 5. Se ha delle domande non esiti a chiedere.

Come cambiare ammortizzatori della parte posteriore su Audi A4 B7 - Guida alla sostituzione

Scarichi gratuitamente
2.29 MB
Come cambiare ammortizzatore a molla della parte anteriore su Audi A4 B7 - Guida alla sostituzione

Scarichi gratuitamente
4.1 MB
Come cambiare pastiglie freno della parte posteriore su Audi A4 B7 - Guida alla sostituzione

Scarichi gratuitamente
1.7 MB
Come cambiare pastiglie freno della parte anteriore su Audi A4 B7 - Guida alla sostituzione

Scarichi gratuitamente
1.86 MB
Come cambiare dischi freno della parte posteriore su Audi A4 B7 - Guida alla sostituzione

Scarichi gratuitamente
1.97 MB
Come cambiare dischi freno della parte anteriore su Audi A4 B7 - Guida alla sostituzione

Scarichi gratuitamente
2.33 MB

Come cambiare molle di sospensione della parte anteriore su AUDI A4 B8 Avant (8K5) - Guida alla sostituzione

Scarichi gratuitamente
5.4 MB
Come cambiare molle di sospensione della parte anteriore su Audi A4 B7 Avant - Guida alla sostituzione

Scarichi gratuitamente
12.91 MB
Come cambiare molle di sospensione della parte anteriore su Audi A4 B6 Avant - Guida alla sostituzione

Scarichi gratuitamente
4.25 MB
Come cambiare molle di sospensione della parte anteriore su Audi A4 B8 - Guida alla sostituzione

Scarichi gratuitamente
5.41 MB
Come cambiare molle di sospensione della parte anteriore su Audi A4 B6 - Guida alla sostituzione

Scarichi gratuitamente
10.1 MB
Come cambiare molle di sospensione della parte anteriore su Audi A4 B5 Avant - Guida alla sostituzione

Scarichi gratuitamente
11.27 MB

La Sua pagina del profilo è il Suo assistente personale

Annota le spese dell’auto, con registro e programma di sostituzione, salva materiali preferiti, appunti e documenti

Installi l'applicazione AUTODOC CLUB!

Il suo manager personale delle spese dell'auto, i consigli di manutenzione, i promemoria sui prossimi appuntamenti e intervalli di assistenza, manuali di riparazione fai da te: tutto questo sul suo smartphone.

Scansionare

Per scaricare l'app:

- scansioni il codice QR
- scaricare dall'App Store
- scaricare da Google Play

Consigli e trucchetti per il tuo AUDI A4 Sedan (8EC, B7)

Visualizzare di più

Controllare il sensore MAF | I consigli di AUTODOC

8K visualizzazioni

Pubblicato il: 22/12/2020
Cambiare il liquido del servosterzo | I consigli di AUTODOC

224K visualizzazioni

Pubblicato il: 15/12/2020
Test di confronto dei tipi di refrigerante | I consigli di AUTODOC

129K visualizzazioni

Pubblicato il: 18/02/2021
Come riparare facilmente uno pneumatico forato | I consigli di AUTODOC

217K visualizzazioni

Pubblicato il: 25/02/2021
