Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW SHARAN (7M8, 7M9, 7M6) 2.0 LPG, VW SHARAN (7M8, 7M9, 7M6) 2.0 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 1.8 T 20V, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6 Syncro, VW SHARAN (7M8, 7M9, 7M6) 2.8 VR6, VW SHARAN (7M8, 7M9, 7M6) 2.0, VW SHARAN (7M8, 7M9, 7M6) 1.9 TDI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

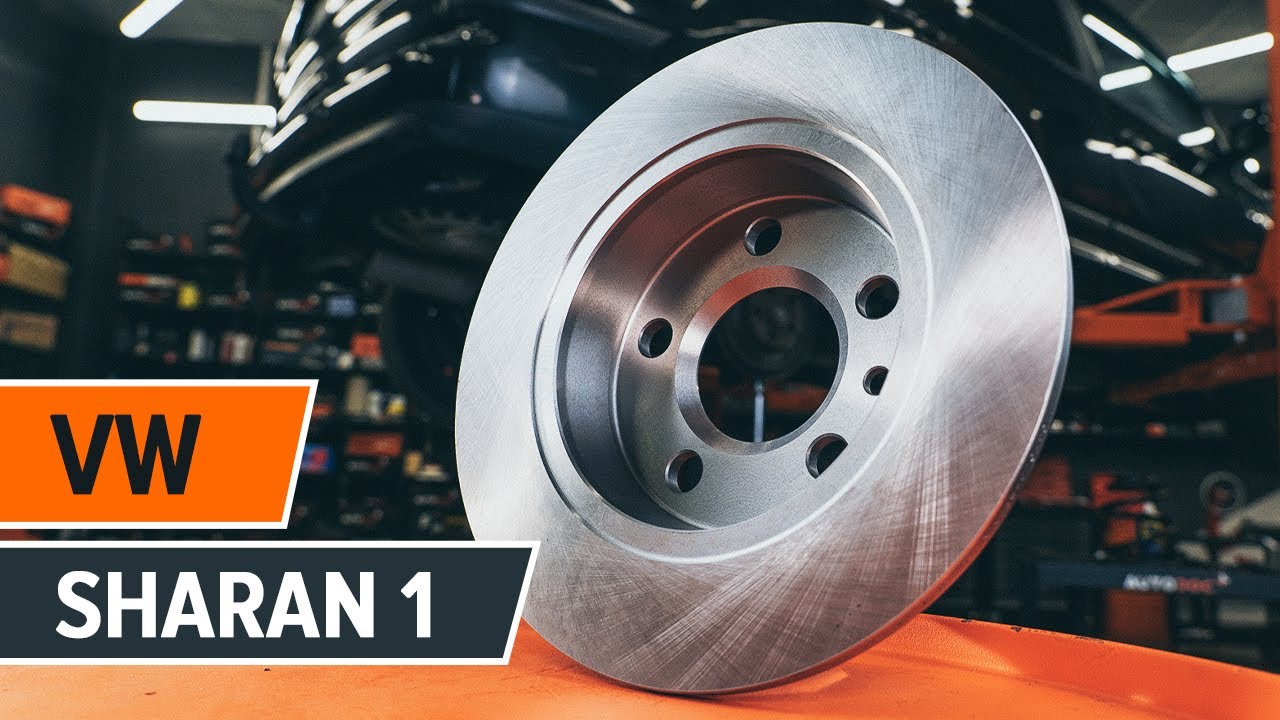

Come sostituire dischi freno della parte posteriore su VW SHARAN 1 [VIDEO TUTORIAL DI AUTODOC]

Come cambiare dischi freno della parte posteriore su VW Sharan 1 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Dischi Freno per SHARAN (7M8, 7M9, 7M6) e altri modelli VW

Prodotti alternativi

Disco freno

C4W005ABE ABE Disco freno

17,73 EUR

Negozio

82B0020 RIDEX Disco freno

20,03 EUR

Negozio

BAR10223 Barum Disco freno

27,94 EUR

Negozio

F1581P LPR Disco freno

28,07 EUR

Negozio

BG3026 DELPHI Disco freno

29,16 EUR

Negozio

SKFO-2019 STARK Disco freno

32,06 EUR

Negozio

0 986 478 421 BOSCH Disco freno

33,38 EUR

Negozio

92074300 TEXTAR Disco freno

34,48 EUR

Negozio

24.0110-0223.1 ATE Disco freno

37,80 EUR

Negozio

1031694 KAMOKA Disco freno

44,71 EUR

Negozio

Attrezzi per montaggio dei Dischi Freno Sharan I (7M8, 7M9, 7M6)

Sostituzione: dischi freni - VW Sharan 1. Elenco degli attrezzi necessari:

                      Spazzola metallica

                      Spazzola pulente in nylon

                      WD-40 spray lubrificante

                      Spray per dispositivi elettronici

                      Detergente spray multiuso

                      Pulitore freni

                      Pasta antifischio per freni

                      Grasso ceramico

                      Chiave dinamometrica

                      Chiave combinate N°15

                      Bussola nr. 13

                      Bussola nr. 18

                      Punta HEX n.H6

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Arretratore per
pistoncini freni a disco

                      Piede di porco

                      Cunei ruote

Acquistare utensili

AUTODOC raccomanda:

Sostituire i dischi dell'automobile VW Sharan 1 in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Si prega di notare: tutti i lavori sulla vettura - VW Sharan 1 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.

Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 4

Sollevare l’auto.

Sostituzione: dischi freni - VW Sharan 1. Consiglio:
Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. VW Sharan 1
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulire la spina del sensore di usura delle pastiglie dei freni. Usare una spazzola pulente in nylon. Usa un detergente spray multiuso.
Passaggio 8

Staccare il connettore del sensore di usura delle pastiglie dei freni.
Passaggio 9

Pulire la molla di ritenuta della pinza del freno. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - VW Sharan 1. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 10

Scollega la molla di ritenuta della pinza del freno. Usa un piede di porco.
Passaggio 11

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 12

Svitare gli elementi di fissaggio della pinza del freno. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 13

Rimuovi i bulloni di fissaggio.
Passaggio 14

Rimuovere la pinza del freno. Usa un piede di porco.

Sostituzione: dischi freni - VW Sharan 1. Il consiglio di AUTODOC:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 15

Rimuovere le pastiglie del freno.
Passaggio 16

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 17

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 18

Rimuovi i bulloni di fissaggio.
Passaggio 19

Rimuovere la staffa della pinza.
Passaggio 20

Pulire l'elemento di fissaggio del disco del freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 21

Svitare l'attacco del disco freno. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 22

Rimuovi i bulloni di fissaggio.
Passaggio 23

Rimuovere il disco del freno.
Passaggio 24

Pulisci il mozzo. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 25

Tratta la superficie di contatto. Utilizzare grasso ceramico.
Passaggio 26

Installare il disco del freno.
Passaggio 27

Monta il bullone di fissaggio.
Passaggio 28

Serrare l'attacco del disco freno. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 10 Nm.
Passaggio 29

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 30

Installare il sostegno pinza freno.
Passaggio 31

Monta i bulloni di fissaggio.
Passaggio 32

Serrare gli elementi di fissaggio del supporto della pinza del freno. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 33

Tratta con del prodotto il pistone della pinza freno. Usare una spazzola pulente in nylon. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - VW Sharan 1. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 34

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 35

Tratta con del prodotto la porzione di superficie in cui le pastiglie dei freni entrano in contatto con la pinza del freno. Usa una pasta antifischio.

AUTODOC raccomanda:
Prima di installare le pastiglie, assicurarsi che la superficie del disco sia pulita.
Passaggio 36

Installare le pastiglie del freno.
Passaggio 37

Montare la pinza del freno e fissarla.
Passaggio 38

Monta i bulloni di fissaggio.
Passaggio 39

Serra gli elementi di fissaggio della pinza del freno. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 40

Trattare la spina del sensore di usura delle pastiglie dei freni. Usa il grasso al silicone.
Passaggio 41

Collegare il connettore del sensore di usura delle pastiglie dei freni.
Passaggio 42

Installare la molla di fissaggio della pinza freno. Usa un piede di porco.
Passaggio 43

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.
Passaggio 44

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: dischi freni - VW Sharan 1. Gli esperti di AUTODOC raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 45

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. VW Sharan 1
Passaggio 46

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 47

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 170 Nm.
Passaggio 48

Rimuovi i cric e i cunei.

Sostituzione: dischi freni - VW Sharan 1. Il consiglio degli esperti di AUTODOC:
Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 49

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.
