Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe E Sedan (W211) E 200 NGT (211.042), MERCEDES-BENZ Classe E Sedan (W211) E 240 4-matic (211.080), MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.007), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI (211.008), MERCEDES-BENZ Classe E Sedan (W211) E 200 Kompressor (211.041), MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.004), MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.004), MERCEDES-BENZ Classe E Sedan (W211) E 280 CDI (211.023), MERCEDES-BENZ Classe E Sedan (W211) E 230 (211.052), MERCEDES-BENZ Classe E Sedan (W211) E 320 (211.065), MERCEDES-BENZ Classe E Sedan (W211) E 300 BlueTEC (211.024), MERCEDES-BENZ Classe E Sedan (W211) E 280 (211.054), MERCEDES-BENZ Classe E Sedan (W211) E 320 CDI (211.022), MERCEDES-BENZ Classe E Sedan (W211) E 240 (211.061), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI (211.006), MERCEDES-BENZ Classe E Sedan (W211) E 270 CDI (211.016), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI, MERCEDES-BENZ Classe E Sedan (W211) E 200 Kompressor (211.042), MERCEDES-BENZ Classe E Sedan (W211) E 320 CDI (211.026), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI (211.006) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire dischi freno anteriori su MERCEDES-BENZ (W211) Classe E [VIDEO TUTORIAL DI AUTODOC]

Come cambiare dischi freno della parte anteriore su Mercedes W211 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Dischi Freno per Classe E Sedan (W211) e altri modelli MERCEDES-BENZ

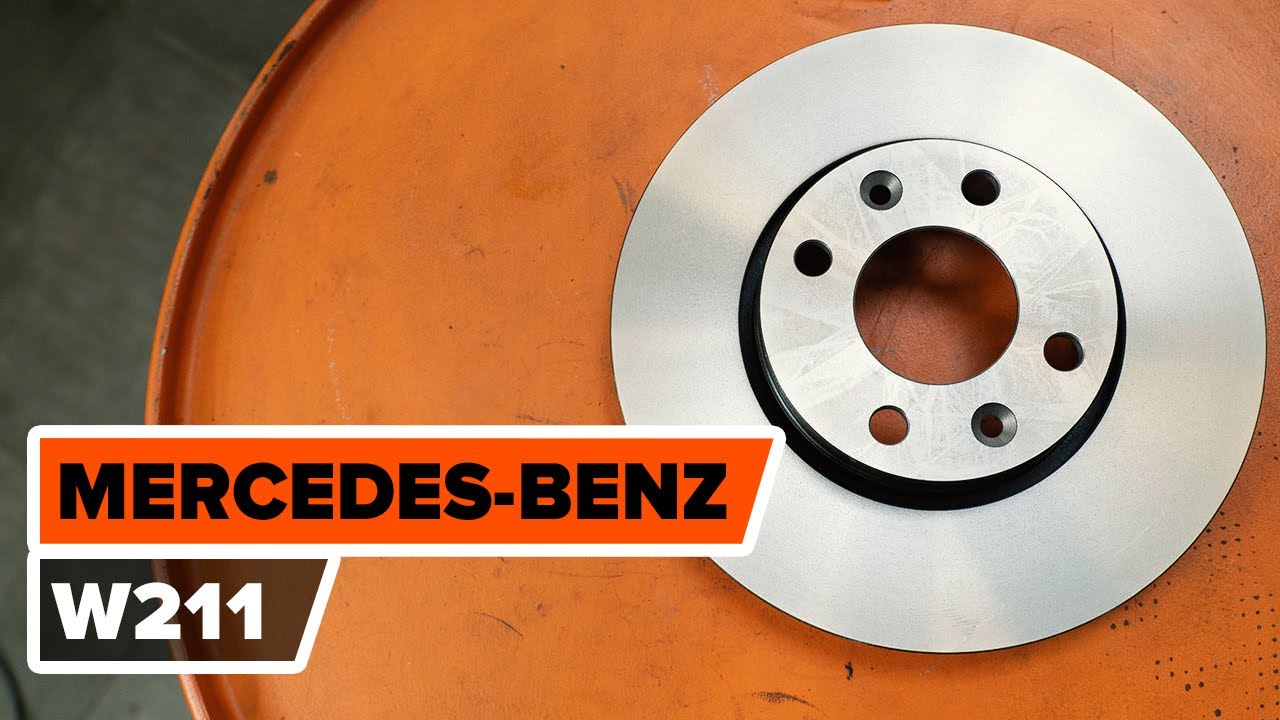

Disco freno

        Disco freno per MERCEDES-BENZ Classe E Sedan (W211) E 200 NGT (211.042) Benzina/Gas naturale (GNC) (163 CV)

        Disco freno per MERCEDES-BENZ Classe E Sedan (W211) E 240 4-matic (211.080) Benzina (177 CV)

        Disco freno per MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI Diesel (163 CV)

        Disco freno per MERCEDES-BENZ Classe E Sedan (W211) E 200 Kompressor (211.041) Benzina (184 CV)

        Disco freno per MERCEDES-BENZ Classe E Sedan (W211) E 280 CDI (211.023) Diesel (177 CV)

        Disco freno per MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.004) Diesel (102 CV)

        Disco freno per MERCEDES-BENZ Classe E Sedan (W211) E 320 (211.065) Benzina (224 CV)

        Disco freno per MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI (211.006) Diesel (136 CV)

        Disco freno per MERCEDES-BENZ Classe E Sedan (W211) E 280 (211.054) Benzina (231 CV)

Sostituzione: dischi freni - Mercedes W211. Attrezzi che sono necessari:

                        Spazzola metallica

                        Spazzola pulente in nylon

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°17

                        Bussola nr. 13

                        Bussola nr. 21

                        Punta Torx T30

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Arretratore per
pistoncini freni a disco

                        Chiave a cricchetto

                        Giramaschi

                        Cacciavite a percussione

                        Piede di porco

                        Pinze a becco tondo

                        Cunei ruote

Acquistare utensili

Sostituzione: dischi freni - Mercedes W211. Il consiglio degli esperti di AUTODOC:

Sostituire i dischi dell'automobile Mercedes W211 in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: dischi freni - Mercedes W211. Procedere come segue:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Collegare l'apparecchiatura di servizio e impostare il sistema SBC in modalità di servizio.

Fai attenzione!
Alcuni veicoli potrebbero non disporre del sistema SBC.
Passaggio 3

Svita il tappo del serbatoio del liquido dei freni.
Passaggio 4

Serra le ruote con i cunei.

Passaggio 5

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 6

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 7

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Mercedes W211
Passaggio 8

Smonta le ruote.
Passaggio 9

Staccare la presa del sensore di usura delle pastiglie dei freni. Usa delle pinze a becchi lunghi.
Passaggio 10

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 11

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 12

Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 13

Rimuovere la pinza del freno.

Sostituzione: dischi freni - Mercedes W211. Il consiglio di AUTODOC:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 14

Tratta con del prodotto il pistone della pinza freno. Usare una spazzola pulente in nylon. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Mercedes W211. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 15

Installare l'attrezzo per il riavvolgimento della pinza del freno.
Passaggio 16

Rimuovere le pastiglie del freno.
Passaggio 17

Scollegare il sensore di usura delle pastiglie dei freni.

Passaggio 18

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 19

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°21. Usa un giramaschi. Usa una chiave a cricchetto.
Passaggio 20

Rimuovere la staffa della pinza.
Passaggio 21

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 22

Svitare l'attacco del disco freno. Usa la chiave Torx T30. Usa un cacciavite a percussione.
Passaggio 23

Rimuovere il disco del freno.
Passaggio 24

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 25

Installare il disco del freno.
Passaggio 26

Serrare l'attacco del disco freno. Usa la chiave Torx T30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 8 Nm.
Passaggio 27

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Mercedes W211. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 28

Installare il sostegno pinza freno.
Passaggio 29

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 115 Nm.
Passaggio 30

Installare le pastiglie del freno.
Passaggio 31

Collegare il sensore di usura delle pastiglie dei freni.
Passaggio 32

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 33

Montare la pinza del freno e fissarla. Utilizza una chiave combinata N°17. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 34

Collegare la presa del sensore di usura delle pastiglie dei freni.
Passaggio 35

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 36

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Mercedes W211. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 37

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Mercedes W211
Passaggio 38

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 39

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 130 Nm.
Passaggio 40

Rimuovi i cric e i cunei.
Passaggio 41

Impostare il sistema SBC in modalità operativa e scollegare l'apparecchiatura di servizio.

Sostituzione: dischi freni - Mercedes W211. Il consiglio di AUTODOC:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 42

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.

Sostituzione: dischi freni - Mercedes W211. Il consiglio degli esperti di AUTODOC:
Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
