Intervallo di sostituzione consigliato per la categoria di pezzi Contatto segnalazione, Usura past. freno / mat. d'attrito : 30000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe E Sedan (W211) E 280 CDI 4-matic (211.084), MERCEDES-BENZ Classe E Sedan (W211) E 400 CDI (211.028), MERCEDES-BENZ Classe E Sedan (W211) E 200 NGT (211.041), MERCEDES-BENZ Classe E Sedan (W211) E 240 4-matic (211.080), MERCEDES-BENZ Classe E Sedan (W211) E 320 4-matic (211.082), MERCEDES-BENZ Classe E Sedan (W211) E 420 CDI (211.029), MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.007), MERCEDES-BENZ Classe E Sedan (W211) E 280 4-matic (211.092), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI (211.008), MERCEDES-BENZ Classe E Sedan (W211) E 350 4-matic (211.087), MERCEDES-BENZ Classe E Sedan (W211) E 200 Kompressor (211.041), MERCEDES-BENZ Classe E Sedan (W211) E 500 4-matic (211.090), MERCEDES-BENZ Classe E Sedan (W211) E 500 (211.072), MERCEDES-BENZ Classe E Sedan (W211) E 320 CDI 4-matic (211.089), MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.004), MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.004), MERCEDES-BENZ Classe E Sedan (W211) E 63 AMG (211.077, 211.177), MERCEDES-BENZ Classe E Sedan (W211) E 55 AMG Kompressor (211.076), MERCEDES-BENZ Classe E Sedan (W211) E 280 CDI (211.023), MERCEDES-BENZ Classe E Sedan (W211) E 230 (211.052), MERCEDES-BENZ Classe E Sedan (W211) E 350 CGI (211.057), MERCEDES-BENZ Classe E Sedan (W211) E 320 (211.065), MERCEDES-BENZ Classe E Sedan (W211) E 500 (211.070), MERCEDES-BENZ Classe E Sedan (W211) E 300 BlueTEC (211.024), MERCEDES-BENZ Classe E Sedan (W211) E 280 (211.054), MERCEDES-BENZ Classe E Sedan (W211) E 350 (211.056), MERCEDES-BENZ Classe E Sedan (W211) E 280 CDI (211.020), MERCEDES-BENZ Classe E Sedan (W211) E 320 CDI (211.022), MERCEDES-BENZ Classe E Sedan (W211) E 240 (211.061), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI (211.006), MERCEDES-BENZ Classe E Sedan (W211) E 270 CDI (211.016), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI, MERCEDES-BENZ Classe E Sedan (W211) E 200 Kompressor (211.042), MERCEDES-BENZ Classe E Sedan (W211) E 320 CDI (211.026), MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI (211.006), MERCEDES-BENZ Classe E Sedan (W211) E 500 4-matic (211.083) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

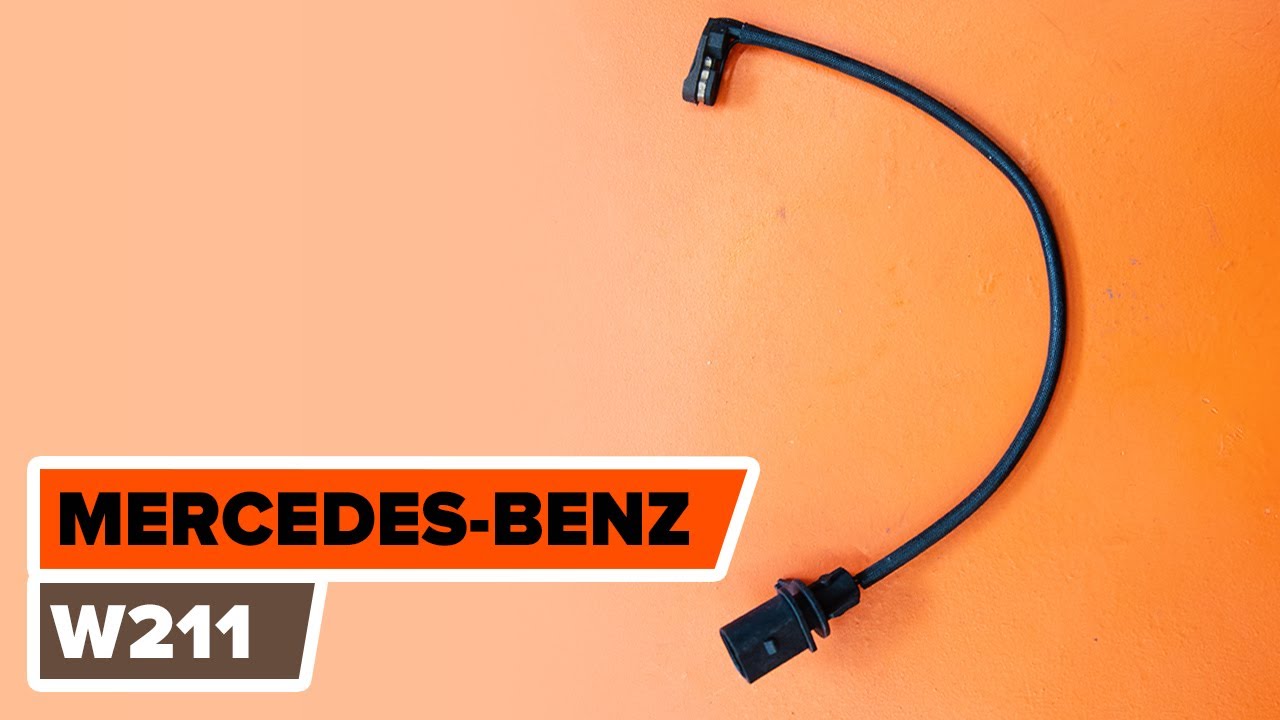

Come sostituire sensore usura pastiglie freni su MERCEDES-BENZ (W211) Classe E [TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Sensore Freni per Classe E Sedan (W211) e altri modelli MERCEDES-BENZ

Contatto segnalazione, Usura past. freno / mat. d'attrito

Sensore, Usura pastiglia freno / mat. d'attrito

Kit contatti segnalazione, Usura past. freno / mat. d'attrito

Indicatore d'usura, Pastiglia freno

        Contatto segnalazione, Usura past. freno / mat. d'attrito per MERCEDES-BENZ Classe E Sedan (W211) E 63 AMG (211.077, 211.177) Benzina (514 CV)

        Contatto segnalazione, Usura past. freno / mat. d'attrito per MERCEDES-BENZ Classe E Sedan (W211) E 55 AMG Kompressor (211.076) Benzina (476 CV)

        Contatto segnalazione, Usura past. freno / mat. d'attrito per MERCEDES-BENZ Classe E Sedan (W211) E 270 CDI (211.016) Diesel (177 CV)

        Contatto segnalazione, Usura past. freno / mat. d'attrito per MERCEDES-BENZ Classe E Sedan (W211) E 200 CDI (211.007) Diesel (136 CV)

        Contatto segnalazione, Usura past. freno / mat. d'attrito per MERCEDES-BENZ Classe E Sedan (W211) E 280 CDI (211.023) Diesel (177 CV)

        Contatto segnalazione, Usura past. freno / mat. d'attrito per MERCEDES-BENZ Classe E Sedan (W211) E 280 CDI 4-matic (211.084) Diesel (190 CV)

        Contatto segnalazione, Usura past. freno / mat. d'attrito per MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI Diesel (163 CV)

        Contatto segnalazione, Usura past. freno / mat. d'attrito per MERCEDES-BENZ Classe E Sedan (W211) E 220 CDI (211.006) Diesel (136 CV)

        Contatto segnalazione, Usura past. freno / mat. d'attrito per MERCEDES-BENZ Classe E Sedan (W211) E 200 Kompressor (211.042) Benzina (163 CV)

Sostituzione: sensore usura pastiglie freni - Mercedes W211. Attrezzi che sono necessari:

                        Spazzola metallica

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Punta hex n.H7

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Piede di porco

                        Pinze a becco tondo

                        Cunei ruote

Acquistare utensili

Sostituzione: sensore usura pastiglie freni - Mercedes W211. Il consiglio di AUTODOC:

La procedura di sostituzione è identica per entrambi i sensori di usura delle pastiglie dei freni sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - Mercedes W211 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Collegare l'apparecchiatura di servizio e impostare il sistema SBC in modalità di servizio.

Fai attenzione!

Alcuni veicoli potrebbero non disporre del sistema SBC.
Passaggio 3

Svita il tappo del serbatoio del liquido dei freni.
Passaggio 4

Serra le ruote con i cunei.

Passaggio 5

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 6

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 7

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Mercedes W211
Passaggio 8

Smonta le ruote.
Passaggio 9

Staccare la presa del sensore di usura delle pastiglie dei freni.Usa delle pinze a becchi lunghi.
Passaggio 10

Scollega la molla di ritenuta della pinza del freno.Usa un piede di porco.
Passaggio 11

Svitare l'attacco della pinza freno.Usa una chiave HEX N.H7.Usa una chiave a cricchetto.
Passaggio 12

Separa le pastiglie dei freni.Usa un piede di porco.
Passaggio 13

Rimuovere la pinza del freno.

Sostituzione: sensore usura pastiglie freni - Mercedes W211. AUTODOC raccomanda:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 14

Rimuovere le pastiglie del freno.
Passaggio 15

Rimuovere il sensore di usura delle pastiglie dei freni dalle pastiglie dei freni.

Passaggio 16

Pulire il sostegno pinza freno da sporco e polvere.Usa una spazzola metallica.Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: sensore usura pastiglie freni - Mercedes W211. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 17

Installare le pastiglie del freno.
Passaggio 18

Montare la pinza del freno e fissarla.Usa una chiave HEX N.H7.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 28 Nm.
Passaggio 19

Installare la molla di fissaggio della pinza freno.
Passaggio 20

Installare il sensore di usura sulle pastiglie dei freni.
Passaggio 21

Collegare la presa del sensore di usura delle pastiglie dei freni.
Passaggio 22

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Usa il grasso al rame.
Passaggio 23

Pulisci la superficie del disco freno.Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: sensore usura pastiglie freni - Mercedes W211. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 24

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Mercedes W211
Passaggio 25

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 26

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 130 Nm.
Passaggio 27

Rimuovi i cric e i cunei.
Passaggio 28

Impostare il sistema SBC in modalità operativa e scollegare l'apparecchiatura di servizio.

Sostituzione: sensore usura pastiglie freni - Mercedes W211. Il consiglio degli esperti di AUTODOC:

Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 29

Stringi il tappo del serbatoio del fluido dei freni.Chiudere il cofano.

Sostituzione: sensore usura pastiglie freni - Mercedes W211. AUTODOC raccomanda:

Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.
