Importante!

Questa procedura di sostituzione può essere usata per:
FORD MONDEO III Station wagon (BWY) 2.0 TDCi, FORD MONDEO III Station wagon (BWY) 2.2 TDCi, FORD MONDEO III Station wagon (BWY) 2.2 TDCi, FORD MONDEO III Station wagon (BWY) 3.0 V6 24V, FORD MONDEO III Station wagon (BWY) 1.8 16V, FORD MONDEO III Station wagon (BWY) 2.0 16V, FORD MONDEO III Station wagon (BWY) 2.5 V6 24V, FORD MONDEO III Station wagon (BWY) 2.0 16V DI / TDDi / TDCi, FORD MONDEO III Station wagon (BWY) 2.0 16V TDDi / TDCi, FORD MONDEO III Station wagon (BWY) 1.8 SCi, FORD MONDEO III Station wagon (BWY) ST220 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire il cuscinetto anteriore su FORD MONDEO 3 [TUTORIAL]

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per MONDEO III Station wagon (BWY) e altri modelli FORD

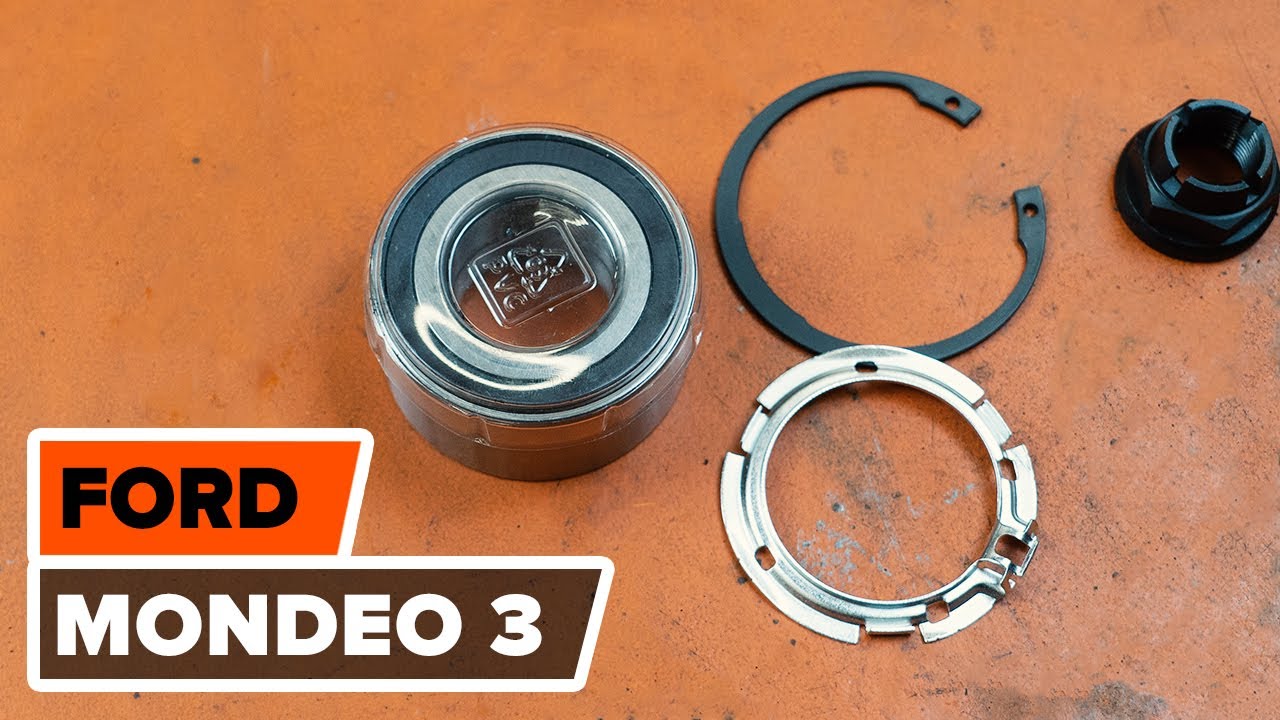

Kit cuscinetto ruota

Cuscinetto ruota

        Kit cuscinetto ruota per FORD MONDEO III Station wagon (BWY) 3.0 V6 24V Benzina (204 CV)

        Kit cuscinetto ruota per FORD MONDEO III Station wagon (BWY) 2.0 16V TDDi / TDCi Diesel (115 CV)

        Kit cuscinetto ruota per FORD MONDEO III Station wagon (BWY) 2.2 TDCi Diesel (150 CV)

        Kit cuscinetto ruota per FORD MONDEO III Station wagon (BWY) 2.0 TDCi Diesel (130 CV)

        Kit cuscinetto ruota per FORD MONDEO III Station wagon (BWY) 1.8 16V Benzina (125 CV)

        Kit cuscinetto ruota per FORD MONDEO III Station wagon (BWY) ST220 Benzina (226 CV)

        Kit cuscinetto ruota per FORD MONDEO III Station wagon (BWY) 2.0 16V Benzina (146 CV)

        Kit cuscinetto ruota per FORD MONDEO III Station wagon (BWY) 1.8 SCi Benzina (130 CV)

        Kit cuscinetto ruota per FORD MONDEO III Station wagon (BWY) 2.5 V6 24V Benzina (170 CV)

Sostituzione: сuscinetto ruota - Ford Mondeo BWY. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Punta Torx T55

                        Bussola nr. 15

                        Bussola nr. 17

                        Bussola nr. 18

                        Bussola nr. 32

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Estrattore giunto sferico

                        Giravite Piatto

                        Piede di porco

                        Martello

                        Martello di gomma

                        Set di montaggio/smontaggio cuscinetti e boccole

                        Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - Ford Mondeo BWY. AUTODOC raccomanda:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Ford Mondeo BWY.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Attenzione! Spegnere il motore prima di iniziare qualsiasi operazione – Ford Mondeo BWY.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Ford Mondeo BWY
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 8

Rimuovi i bulloni di fissaggio (2 pezzi).

Passaggio 9

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: сuscinetto ruota - Ford Mondeo BWY. I professionisti raccomandano:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 10

Rimuovere il disco del freno.
Passaggio 11

Scollega il connettore del sensore di velocità ABS. Usa un giravite piatto.
Passaggio 12

Pulire l'elemento di fissaggio del semiasse. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota. Utilizza una chiave a bussola N°32. Usa una chiave a cricchetto.
Passaggio 14

Rimuovi il dado di fissaggio.

Passaggio 15

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 16

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 17

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 18

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 19

Svitare il perno che fissa il giunto sferico al fuso a snodo. Usa la chiave Torx T55. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 20

Rimuovi i bulloni di fissaggio.

Passaggio 21

Scollegare il giunto sferico dal fuso a snodo. Usa un piede di porco.
Passaggio 22

Scollega l'albero di trasmissione dal fuso a snodo.

Sostituzione: сuscinetto ruota - Ford Mondeo BWY. Gli esperti di AUTODOC raccomandano:

Se necessario, usa un maglio di gomma.Assicurati che l'albero di trasmissione non sia scarico (quando l'auto è sollevata).

Passaggio 23

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 24

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 25

Rimuovi i bulloni di fissaggio.
Passaggio 26

Scollegare il fuso a snodo dal supporto di ammortizzazione. Usa un martello.
Passaggio 27

Rimuovere il fuso a snodo insieme al mozzo.
Passaggio 28

Estrarre il mozzo della ruota dal fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole. Usa un martello.
Passaggio 29

Rimuovere la gabbia interna del cuscinetto dal mozzo della ruota. Usa un martello.

Passaggio 30

Estrarre il cuscinetto del mozzo della ruota. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 31

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 32

Inserire il nuovo cuscinetto nel fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole. Usa un martello.

Sostituzione: сuscinetto ruota - Ford Mondeo BWY. Consiglio:

Assicurati che il cuscinetto del mozzo della ruota sia posizionato correttamente. Evita un suo disallineamento.Smetti di pressare sulla superficie del cuscinetto subito dopo averla posizionata sulla sua sede di montaggio.
Passaggio 33

Installare il mozzo della ruota sul fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 34

Installa il fuso a snodo insieme al mozzo.
Passaggio 35

Fissare il supporto di ammortizzazione sul fuso a snodo. Usa un martello.
Passaggio 36

Monta il bullone di fissaggio. Usa un martello.

Passaggio 37

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 83 Nm.
Passaggio 38

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 39

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 40

Installa l'albero di trasmissione all'interno del mozzo della ruota.
Passaggio 41

Collega il giunto sferico al fuso a snodo. Usa un piede di porco. Usa un martello.
Passaggio 42

Monta il bullone di fissaggio. Usa un martello.

Passaggio 43

Stringi gli elementi di fissaggio del giunto sferico. Usa la chiave Torx T55. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 83 Nm.
Passaggio 44

Collega il connettore del sensore di velocità ABS.
Passaggio 45

Installa il dado di serraggio.

Passaggio 46

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°32. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 290 Nm.
Passaggio 47

Collegare il gambo tirante al fuso a snodo.
Passaggio 48

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm.
Passaggio 49

Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Usa il grasso al rame.

Passaggio 50

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 51

Installare il disco del freno.
Passaggio 52

Pulisci le sedi di montaggio della pinza e la sua staffa. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 53

Installa la pinza freno insieme alla sua staffa.
Passaggio 54

Monta i bulloni di fissaggio (2 pezzi).

Passaggio 55

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 56

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 57

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: сuscinetto ruota - Ford Mondeo BWY. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 58

Installare la ruota.

Sostituzione: сuscinetto ruota - Ford Mondeo BWY. Il consiglio di AUTODOC:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 59

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 60

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 61

Rimuovi i cric e i cunei.
