Importante!

Questa procedura di sostituzione può essere usata per:
FORD MONDEO III Station wagon (BWY) 2.2 TDCi, FORD MONDEO III Station wagon (BWY) 1.8 16V, FORD MONDEO III Station wagon (BWY) 2.0 16V, FORD MONDEO III Station wagon (BWY) 2.5 V6 24V, FORD MONDEO III Station wagon (BWY) 2.0 16V DI / TDDi / TDCi, FORD MONDEO III Station wagon (BWY) 2.0 16V TDDi / TDCi, FORD MONDEO III Station wagon (BWY) 2.0 TDCi, FORD MONDEO III Station wagon (BWY) 1.8 SCi, FORD MONDEO III Station wagon (BWY) 2.2 TDCi, FORD MONDEO III Station wagon (BWY) 3.0 V6 24V … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire un braccio anteriore inferiore su FORD MONDEO 3 [TUTORIAL]

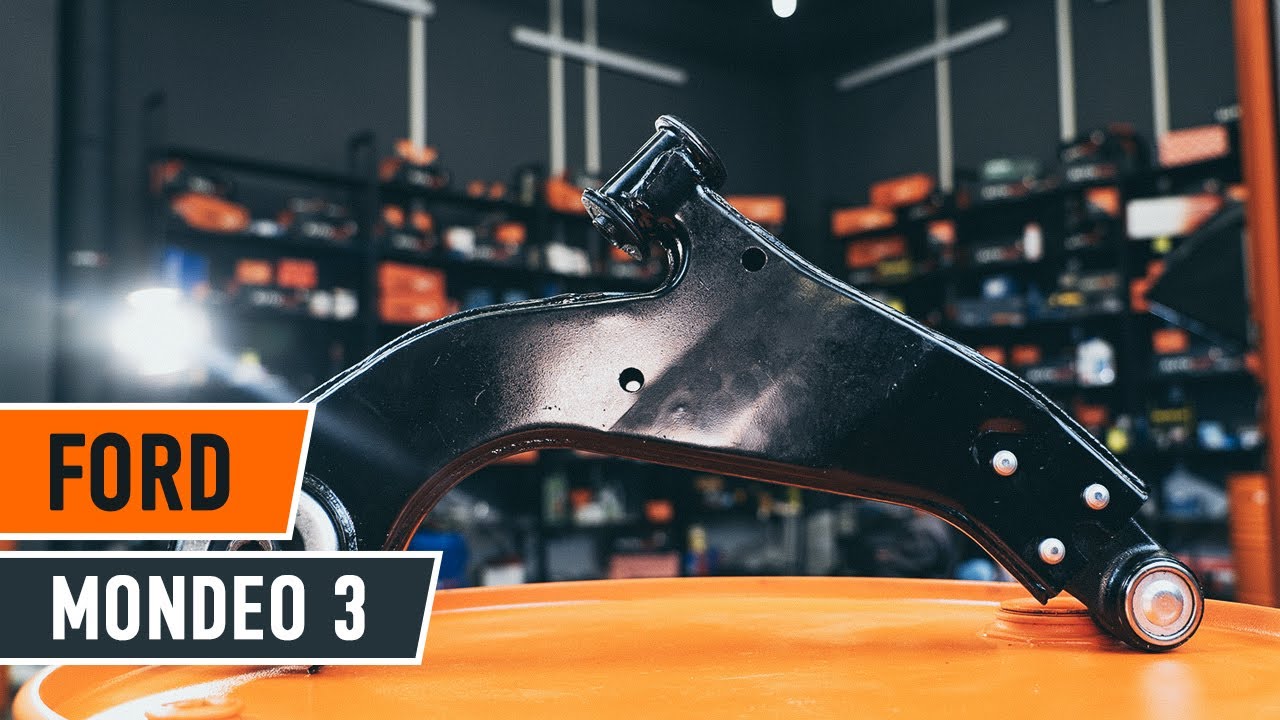

Come cambiare braccio inferiore anteriore su Ford Mondeo BWY - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccetti oscillanti per MONDEO III Station wagon (BWY) e altri modelli FORD

Braccio oscillante, sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

        Braccio oscillante, sospensione ruota per FORD MONDEO III Station wagon (BWY) 2.2 TDCi Diesel (150 CV)

        Braccio oscillante, sospensione ruota per FORD MONDEO III Station wagon (BWY) 1.8 16V Benzina (125 CV)

        Braccio oscillante, sospensione ruota per FORD MONDEO III Station wagon (BWY) 2.0 16V Benzina (146 CV)

        Braccio oscillante, sospensione ruota per FORD MONDEO III Station wagon (BWY) 2.5 V6 24V Benzina (170 CV)

        Braccio oscillante, sospensione ruota per FORD MONDEO III Station wagon (BWY) 2.0 16V DI / TDDi / TDCi Diesel (90 CV)

        Braccio oscillante, sospensione ruota per FORD MONDEO III Station wagon (BWY) 2.0 16V TDDi / TDCi Diesel (115 CV)

        Braccio oscillante, sospensione ruota per FORD MONDEO III Station wagon (BWY) 2.0 TDCi Diesel (130 CV)

        Braccio oscillante, sospensione ruota per FORD MONDEO III Station wagon (BWY) 1.8 SCi Benzina (130 CV)

        Braccio oscillante, sospensione ruota per FORD MONDEO III Station wagon (BWY) 2.2 TDCi Diesel (155 CV)

Attrezzi per montaggio dei Braccetti oscillanti Mondeo Mk3 Station Wagon (BWY)

Sostituzione: braccio inferiore anteriore - Ford Mondeo BWY. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°15

                        Bussola nr. 10

                        Bussola nr. 15

                        Bussola nr. 18

                        Bussola nr. 21

                        Punta Torx T55

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Martello

                        Cacciaspina

                        Giravite Piatto

                        Piede di porco

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Ford Mondeo BWY. AUTODOC raccomanda:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - Ford Mondeo BWY. Utilizzare la seguente procedura:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: braccio inferiore anteriore - Ford Mondeo BWY. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svitare il perno che fissa il giunto sferico al fuso a snodo. Usa la chiave Torx T55. Utilizza una chiave a bussola N°18. Usa un giramaschi. Usa una chiave a cricchetto.
Passaggio 8

Rimuovi i bulloni di fissaggio. Usa un martello.

Passaggio 9

Pulisci gli elementi di fissaggio che collegano il braccio di controllo al sottotelaio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 10

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave a bussola N°15. Usa un giramaschi.
Passaggio 11

Scollegare il giunto sferico dal fuso a snodo. Usa un piede di porco.

Passaggio 12

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto. Usa un cacciaspina. Usa un martello.
Passaggio 13

Rimuovi l'elemento di fissaggio frontale del braccio di sospensione. Usa un piede di porco.

Passaggio 14

Svita l'elemento di fissaggio della staffa che collega il braccio di sospensione alla carrozzeria dell'auto. Utilizza una chiave a bussola N°10. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio.

Passaggio 16

Rimuovere la staffa.
Passaggio 17

Svita l'elemento di fissaggio della staffa che collega il braccio di sospensione alla carrozzeria dell'auto. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto.
Passaggio 18

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 19

Rimuovi i bulloni di fissaggio.

Passaggio 20

Rimuovere la staffa. Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Ford Mondeo BWY. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 21

Rimuovi l'elemento di fissaggio posteriore del braccio di sospensione. Usa un piede di porco.

Passaggio 22

Rimuovere il braccio.
Passaggio 23

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 24

Installare il nuovo braccio.

Sostituzione: braccio inferiore anteriore - Ford Mondeo BWY. Gli esperti di AUTODOC raccomandano:
Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 25

Installa gli elementi di fissaggio del braccio di controllo. Usa un piede di porco.
Passaggio 26

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 27

Installare la staffa sul nuovo braccio.
Passaggio 28

Monta il bullone di fissaggio.
Passaggio 29

Serra l'elemento di fissaggio della staffa che collega il braccio di sospensione alla carrozzeria dell'auto. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 30

Installare la staffa sul nuovo braccio.

Passaggio 31

Monta i bulloni di fissaggio.
Passaggio 32

Serra l'elemento di fissaggio della staffa che collega il braccio di sospensione alla carrozzeria dell'auto. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 33

Serra l'elemento di fissaggio della staffa che collega il braccio di sospensione alla carrozzeria dell'auto. Utilizza una chiave a bussola N°10. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 34

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Ford Mondeo BWY - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 35

Collega il giunto sferico al fuso a snodo. Usa un piede di porco.
Passaggio 36

Monta il bullone di fissaggio. Usa un martello.

Passaggio 37

Installa l'elemento di fissaggio anteriore del braccio. Usa un giravite piatto.
Passaggio 38

Avvita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 39

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 40

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 80 Nm. +60°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 41

Rimuovi il supporto da sotto il braccio.

Sostituzione: braccio inferiore anteriore - Ford Mondeo BWY. Il consiglio degli esperti di AUTODOC:
Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 42

Serra gli elementi di fissaggio posteriori del braccio di controllo. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm. +60°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 43

Stringi gli elementi di fissaggio del giunto sferico. Usa la chiave Torx T55. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 83 Nm.
Passaggio 44

Tratta tutti gli snodi del braccio. Usa il grasso al rame.

Passaggio 45

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 46

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Ford Mondeo BWY. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 47

Installare la ruota.

Sostituzione: braccio inferiore anteriore - Ford Mondeo BWY. Il consiglio di AUTODOC:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 48

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 49

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 50

Rimuovi i cric e i cunei.
