Importante!

Questa procedura di sostituzione può essere usata per:
RENAULT TWINGO I (C06_) 1.2 16V (C060), RENAULT TWINGO I (C06_) 1.2 16V (C06C, C06D, C06K), RENAULT TWINGO I (C06_) 1.2 (C063, C064), RENAULT TWINGO I (C06_) 1.2 (C067) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

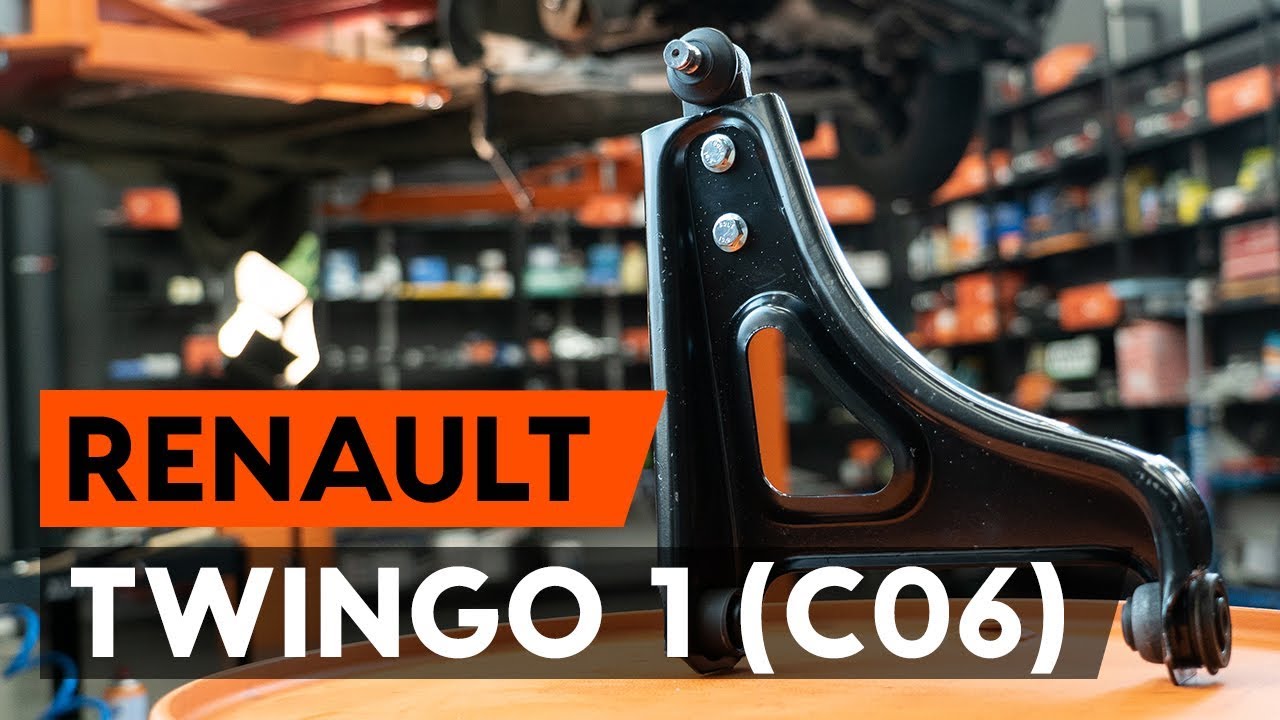

Come sostituire braccio oscillante anteriore su RENAULT TWINGO 1 (C06) [AUTODOC]

Come cambiare braccio inferiore anteriore su Renault Twingo C06 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccetti oscillanti per TWINGO I (C06_) e altri modelli RENAULT

Braccio oscillante, sospensione ruota

Kit braccio oscillante, Sospensione ruota

        Braccio oscillante, sospensione ruota per RENAULT TWINGO I (C06_) 1.2 (C063, C064) Benzina (55 CV)

        Braccio oscillante, sospensione ruota per RENAULT TWINGO I (C06_) 1.2 (C067) Benzina (54 CV)

        Braccio oscillante, sospensione ruota per RENAULT TWINGO I (C06_) 1.2 16V (C06C, C06D, C06K) Benzina (75 CV)

        Braccio oscillante, sospensione ruota per RENAULT TWINGO I (C06_) 1.2 16V (C060) Benzina (60 CV)

Attrezzi per montaggio dei Braccetti oscillanti Twingo I Hatchback

Sostituzione: braccio inferiore anteriore - Renault Twingo C06. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°16

                        Chiave combinate N°18

                        Chiave combinate N°19

                        Bussola nr. 16

                        Bussola nr. 18

                        Bussola nr. 19

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave dinamometrica

                        Giramaschi

                        Martello

                        Scalpello piatto

                        Piede di porco

                        Martello di gomma

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Renault Twingo C06. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - Renault Twingo C06. Procedere come segue:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16.
Passaggio 8

Rimuovi i bulloni di fissaggio. Usa un martello di gomma.
Passaggio 9

Allenta l'elemento di fissaggio che collega il giunto sferico del braccio di controllo al fuso a snodo. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 10

Scollegare il braccio inferiore dal fuso a snodo.
Passaggio 11

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 12

Allenta l'elemento di fissaggio anteriore del braccio di sospensione. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 13

Rimuovi i bulloni di fissaggio.
Passaggio 14

Svita l'elemento di fissaggio posteriore del braccio. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa un giramaschi.
Passaggio 15

Rimuovi i bulloni di fissaggio.
Passaggio 16

Rimuovere il braccio. Usa un piede di porco.
Passaggio 17

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 18

Installare il nuovo braccio.

Sostituzione: braccio inferiore anteriore - Renault Twingo C06. I professionisti raccomandano:
Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 19

Monta i bulloni di fissaggio.
Passaggio 20

Avvita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa un giramaschi.
Passaggio 21

Avvita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 22

Collegare il braccio inferiore al fuso a snodo.
Passaggio 23

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 24

Monta il bullone di fissaggio. Usa un martello di gomma.
Passaggio 25

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°16. Utilizza una chiave combinata N°16.
Passaggio 26

Avvita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa un giramaschi.
Passaggio 27

Avvita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 28

Serra gli elementi di fissaggio posteriori del braccio di controllo. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 115 Nm.
Passaggio 29

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 115 Nm.
Passaggio 30

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 62 Nm.
Passaggio 31

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Renault Twingo C06. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 32

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 33

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 34

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: braccio inferiore anteriore - Renault Twingo C06. Il consiglio di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 35

Installare la ruota.

AUTODOC raccomanda:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 36

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 37

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 38

Rimuovi i cric e i cunei.
