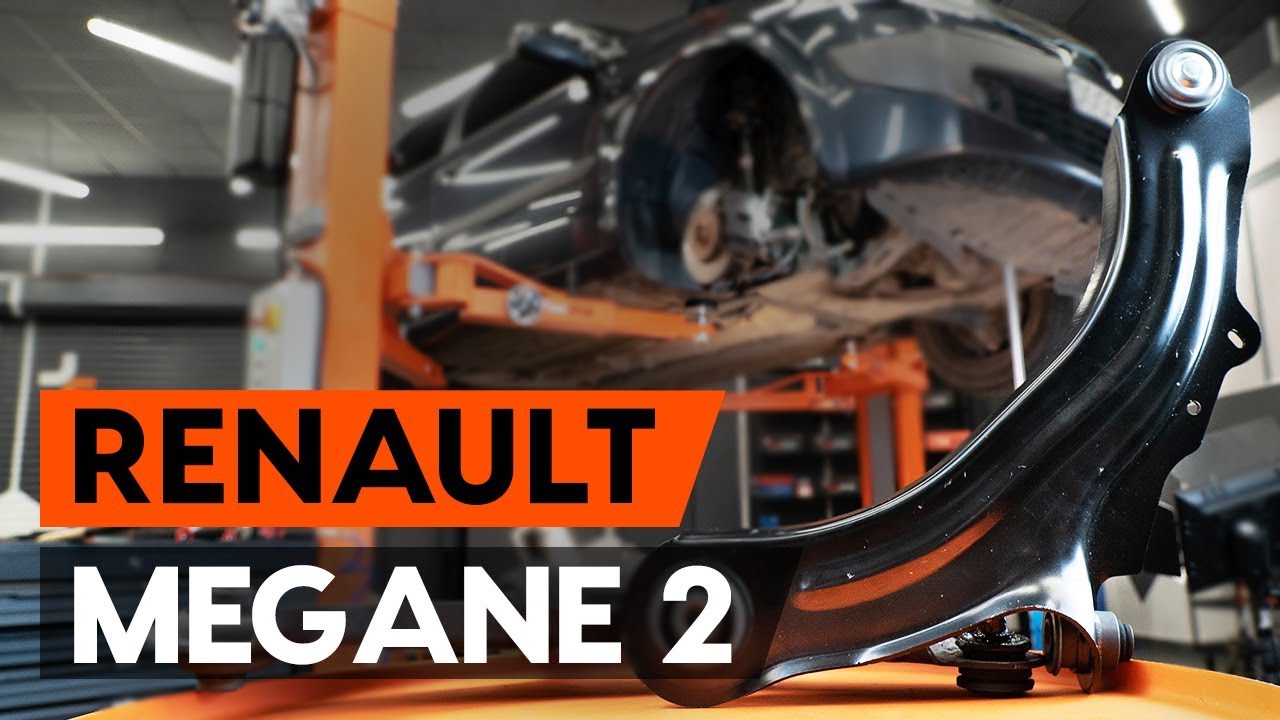

Come cambiare braccio inferiore anteriore su Renault Megane 2 - Guida alla sostituzione

scaricamenti: 1

Importante!

Questa procedura di sostituzione può essere usata per:
RENAULT MEGANE II Tre volumi (LM0/1_) 1.6 Hi-Flex (LM2E, LM2M, LM24), RENAULT MEGANE II Tre volumi (LM0/1_) 1.4, RENAULT MEGANE II Tre volumi (LM0/1_) 1.6, RENAULT MEGANE II Tre volumi (LM0/1_) 2.0, RENAULT MEGANE II Tre volumi (LM0/1_) 1.5 dCi (LM0F, LM0T, LM2B), RENAULT MEGANE II Tre volumi (LM0/1_) 1.9 dCi (LM0G, LM1G, LM2C), RENAULT MEGANE II Tre volumi (LM0/1_) 1.9 dCi, RENAULT MEGANE II Tre volumi (LM0/1_) 1.5 dCi (LM02, LM13, LM2A), RENAULT MEGANE II Tre volumi (LM0/1_) 1.5 dCi (LM1F), RENAULT MEGANE II Tre volumi (LM0/1_) 1.5 dCi (LM1E), RENAULT MEGANE II Tre volumi (LM0/1_) 1.9 dCi, RENAULT MEGANE II Tre volumi (LM0/1_) 1.9 dCi (LM14, LM1D), RENAULT MEGANE II Tre volumi (LM0/1_) 2.0 dCi, RENAULT MEGANE II Tre volumi (LM0/1_) 1.6 16V (LM1R, LM0C), RENAULT MEGANE II Tre volumi (LM0/1_) 1.5 dCi (LM16), RENAULT MEGANE II Tre volumi (LM0/1_) 1.6, RENAULT MEGANE II Tre volumi (LM0/1_) 1.6, RENAULT MEGANE II Tre volumi (LM0/1_) 1.9 dCi, RENAULT MEGANE II Tre volumi (LM0/1_) 1.6, RENAULT MEGANE II Tre volumi (LM0/1_) 2.0 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire braccio oscillante anteriore su RENAULT MEGANE 2 (LM)

Come cambiare braccio inferiore anteriore su Renault Megane 2 - Guida alla sostituzione

Prodotti alternativi

Braccio oscillante, sospensione ruota

Attrezzi per montaggio dei Braccetti oscillanti Megane II Sedan (LM)

Sostituzione: braccio inferiore anteriore - Renault Megane 2. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Grasso al rame

                      Chiave combinate N°16

                      Chiave combinate N°18

                      Bussola nr. 12

                      Bussola nr. 13

                      Bussola nr. 16

                      Bussola nr. E16

                      Bussola nr. 18

                      Punta Torx T20

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a bussola per
ammortizzatore

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Strumento per estrazione
clip

                      Cacciaspina

                      Martello

                      Piede di porco

                      Martello di gomma

                      Cric idraulico per trasmissione

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Renault Megane 2. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - Renault Megane 2. Utilizzare la seguente procedura:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Serra le ruote con i cunei.
Passaggio 4

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 5

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 6

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Renault Megane 2
Passaggio 7

Smonta le ruote.
Passaggio 8

Rimuovi l'insonorizzazione inferiore. Utilizza una chiave a bussola N°12.
Passaggio 9

Svita e rimuovi gli elementi di fissaggio del parasassi del passaruota. Usa la chiave Torx T 20. Usa uno strumento per estrazione clip.
Passaggio 10

Rimuovi il parasassi del passaruota.
Passaggio 11

Pulisci gli elementi di fissaggio della barra di rinforzo del paraurti e della sua staffa. Usa una spazzola metallica. Usa lo spray WD-40.

Sostituzione: braccio inferiore anteriore - Renault Megane 2. Gli esperti di AUTODOC raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.Indossa degli occhiali di protezione.
Passaggio 12

Svita gli elementi di fissaggio della staffa della barra di rinforzo del paraurti. Utilizza una chiave a bussola N°13.
Passaggio 13

Svita gli elementi di fissaggio che collegano la barra di rinforzo del paraurti al sottotelaio. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 14

Sorreggi il sostegno del radiatore inferiore per evitare che possa cadere quando si rimuove la barra di rinforzo del paraurti. Usa un cric idraulico per trasmissione.
Passaggio 15

Svita gli elementi di fissaggio che collegano la barra di rinforzo del paraurti al sostegno del radiatore inferiore. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 16

Stacca e metti da parte la barra di rinforzo del paraurti. Usa un piede di porco.
Passaggio 17

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 18

Pulisci gli elementi di fissaggio che collegano il braccio di controllo al sottotelaio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 19

Scollega il cablaggio del sensore ABS dal braccio di controllo della sospensione. Usa uno strumento per estrazione clip.
Passaggio 20

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave a bussola N°16. Utilizza una chiave combinata N°18. Usa una chiave a cricchetto.
Passaggio 21

Rimuovi i bulloni di fissaggio. Usa un martello. Usa un cacciaspina.
Passaggio 22

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave a bussola N°E16. Utilizza una chiave combinata N°18. Usa una chiave a cricchetto.
Passaggio 23

Rimuovi i bulloni di fissaggio. Usa un piede di porco.
Passaggio 24

Svita l'elemento di fissaggio posteriore del braccio. Utilizza una chiave a bussola N°18. Utilizza una chiave combinata N°18. Usa una chiave a cricchetto.
Passaggio 25

Scollega l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una chiave a bussola specifica per rimuovere l'ammortizzatore.
Passaggio 26

Scollegare il giunto sferico dal fuso a snodo. Usa un piede di porco.
Passaggio 27

Rimuovere il braccio. Usa un piede di porco.
Passaggio 28

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica.
Passaggio 29

Installare il nuovo braccio.
Passaggio 30

Collega il giunto sferico al fuso a snodo.
Passaggio 31

Installa gli elementi di fissaggio del braccio di sospensione.
Passaggio 32

Avvita l'elemento di fissaggio posteriore del braccio. Utilizza una chiave a bussola N°18.
Passaggio 33

Installa l'elemento di fissaggio anteriore del braccio. Usa un piede di porco. Usa un martello di gomma.
Passaggio 34

Avvita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave a bussola N°E16. Utilizza una chiave combinata N°18. Usa una chiave a cricchetto.
Passaggio 35

Installa la barra di rinforzo del paraurti. Usa un piede di porco.
Passaggio 36

Avvita gli elementi di fissaggio che collegano la barra di rinforzo del paraurti al sostegno del radiatore inferiore.
Passaggio 37

Avvita l'elemento di fissaggio che collega la barra di rinforzo del paraurti al sottotelaio.
Passaggio 38

Rimuovi il sostegno da sotto il radiatore inferiore.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Renault Megane 2. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 39

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 40

Stringi gli elementi di fissaggio posteriore collegando il braccio al telaio. Utilizza una chiave a bussola N°18. Utilizza una chiave combinata N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 105 Nm.
Passaggio 41

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave combinata N°16. Utilizza una chiave combinata N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 105 Nm.
Passaggio 42

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°16. Utilizza una chiave combinata N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 62 Nm.
Passaggio 43

Rimuovi il supporto da sotto il braccio.

Sostituzione: braccio inferiore anteriore - Renault Megane 2. I professionisti raccomandano:
Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 44

Serra gli elementi di fissaggio che collegano la barra di rinforzo del paraurti al sottotelaio. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 45

Serra gli elementi di fissaggio che collegano la barra di rinforzo del paraurti al sostegno del radiatore inferiore. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 46

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 47

Avvita gli elementi di fissaggio della staffa della barra di rinforzo del paraurti. Utilizza una chiave a bussola N°13.
Passaggio 48

Collegare il cablaggio del sensore ABS.
Passaggio 49

Installa i parasassi del passaruota alla loro sede di montaggio..
Passaggio 50

Installa e serra gli elementi di fissaggio del parasassi del passaruota. Usa la chiave Torx T 20.
Passaggio 51

Installa l'insonorizzazione inferiore.
Passaggio 52

Avvita gli elementi di fissaggio dell'insonorizzazione inferiore. Utilizza una chiave a bussola N°12.
Passaggio 53

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 54

Installare la ruota.

Sostituzione: braccio inferiore anteriore - Renault Megane 2. Il consiglio degli esperti di AUTODOC:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 55

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 56

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 57

Rimuovi i cric e i cunei.
Passaggio 58

Rimuovi la copertura di protezione del parafango.
Passaggio 59

Chiudere il cofano.
