Importante!

Questa procedura di sostituzione può essere usata per I vari passaggi possono variare leggermente a seconda della struttura dell'auto. :
OPEL Corsa C Hatchback (X01) 1.3 CDTI (F08, F68) … Visualizzare di più

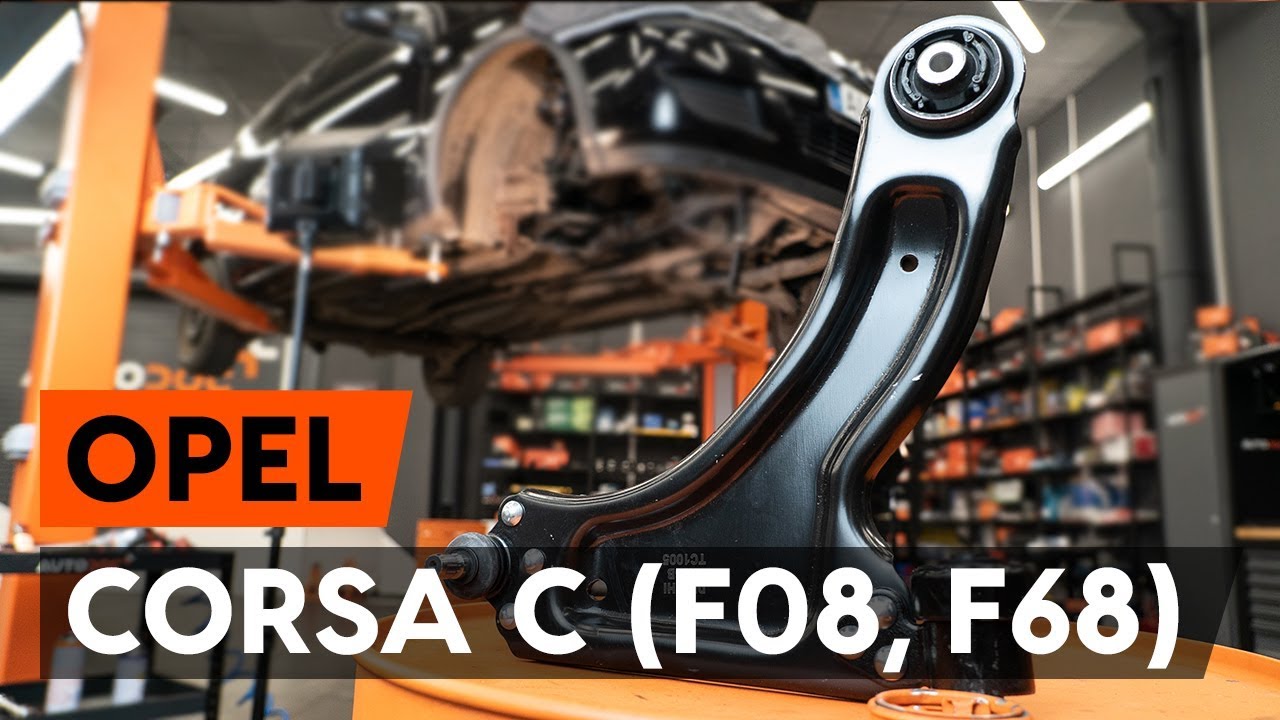

Come sostituire braccio oscillante anteriore su OPEL CORSA C (F08, F68) [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Braccio Oscillante per Corsa C Hatchback (X01) e altri modelli OPEL

Braccio oscillante, Sospensione ruota

Kit braccio oscillante, Sospensione ruota

OPEL Corsa C Hatchback (X01) 1.3 CDTI (F08, F68)

Sostituzione: braccio inferiore anteriore - Opel Corsa C. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°16

                        Chiave combinate N°18

                        Bussola nr. 16

                        Bussola nr. 18

                        Punta Torx T20

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Piede di porco

                        Cacciaspina

                        Scalpello piatto

                        Martello

                        Martello di gomma

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Opel Corsa C. AUTODOC raccomanda:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Si prega di notare: tutti i lavori sulla vettura - Opel Corsa C - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: braccio inferiore anteriore - Opel Corsa C. Consiglio:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Svita e rimuovi gli elementi di fissaggio del parasassi del passaruota.Usa la chiave Torx T20.
Passaggio 7

Rimuovi il parasassi del passaruota.
Passaggio 8

Pulisci tutti gli snodi del braccio.Usa una spazzola metallica.Usa lo spray WD-40.

AUTODOC raccomanda:

Sostituzione: braccio inferiore anteriore - Opel Corsa C. Dopo aver applicato lo spray, attendere qualche minuto.Indossa degli occhiali di protezione.
Passaggio 9

Svitare il perno che fissa il giunto sferico al fuso a snodo.Utilizza una chiave combinata N°16.Utilizza una chiave a bussola N°16.Usa una chiave a cricchetto.
Passaggio 10

Rimuovi i bulloni di fissaggio.Usa un martello di gomma.Usa un cacciaspina.
Passaggio 11

Pulisci tutti gli snodi del braccio.Usa una spazzola metallica.Usa lo spray WD-40.

Sostituzione: braccio inferiore anteriore - Opel Corsa C. Gli esperti di AUTODOC raccomandano:

Dopo aver applicato lo spray, attendi qualche minuto.Indossa degli occhiali di protezione.
Passaggio 12

Svita l'elemento di fissaggio anteriore del braccio.Utilizza una chiave combinata N°18.Utilizza una chiave a bussola N°18.Usa una chiave a cricchetto.
Passaggio 13

Pulisci tutti gli snodi del braccio.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 14

Svita l'elemento di fissaggio posteriore del braccio.Utilizza una chiave combinata N°18.Utilizza una chiave a bussola N°18.Usa una chiave a cricchetto.
Passaggio 15

Rimuovi i bulloni di fissaggio.
Passaggio 16

Scollegare il giunto sferico dal fuso a snodo.Usa uno scalpello piatto per la lavorazione dei metalli.Usa un martello.
Passaggio 17

Rimuovi i bulloni di fissaggio.
Passaggio 18

Rimuovere il braccio.Usa un piede di porco.
Passaggio 19

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 20

Installare il nuovo braccio.

Sostituzione: braccio inferiore anteriore - Opel Corsa C. Il consiglio di AUTODOC:

Durante il montaggio usare solo bulloni e dadi nuovi.
Passaggio 21

Monta i bulloni di fissaggio.
Passaggio 22

Collega il giunto sferico al fuso a snodo.

Sostituzione: braccio inferiore anteriore - Opel Corsa C. I professionisti raccomandano:

Non danneggiare la guaina del rallino.
Passaggio 23

Monta il bullone di fissaggio.Utilizza una chiave a bussola N°18.Utilizza una chiave combinata N°18.Non lo serrare.
Passaggio 24

Avvita gli elementi di fissaggio del giunto sferico.Utilizza una chiave a bussola N°18.Utilizza una chiave combinata N°18.
Passaggio 25

Puntellare il braccio.Usa un cric idraulico per trasmissione.
Passaggio 26

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio.Utilizza una chiave combinata N°18.Utilizza una chiave a bussola N°18.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 80 Nm.
Passaggio 27

Stringi gli elementi di fissaggio posteriore collegando il braccio al telaio.Utilizza una chiave combinata N°18.Utilizza una chiave a bussola N°18.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 28

Stringi gli elementi di fissaggio del giunto sferico.Utilizza una chiave combinata N°16.Utilizza una chiave a bussola N°16.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 55 Nm.
Passaggio 29

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:

Sostituzione: braccio inferiore anteriore - Opel Corsa C. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 30

Installa i parasassi del passaruota alla loro sede di montaggio.
Passaggio 31

Installa e serra gli elementi di fissaggio del parasassi del passaruota.Usa la chiave Torx T20.
Passaggio 32

Tratta tutti gli snodi del braccio.Usa il grasso al rame.

Passaggio 33

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Usa il grasso al rame.
Passaggio 34

Pulisci la superficie del disco freno.Usa un pulitore freni.

Sostituzione: braccio inferiore anteriore - Opel Corsa C. Consiglio:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 35

Installare la ruota.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Opel Corsa C
Passaggio 36

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 37

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 38

Rimuovi i cric e i cunei.
