Importante!

Questa procedura di sostituzione può essere usata per I vari passaggi possono variare leggermente a seconda della struttura dell'auto. :
BMW 3 Cabrio (E46) 318 Ci, BMW 3 Cabrio (E46) 323 Ci, BMW 3 Cabrio (E46) 330 Ci, BMW 3 Cabrio (E46) 320 Ci, BMW 3 Cabrio (E46) 325 Ci, BMW 3 Cabrio (E46) 330 Cd, BMW 3 Cabrio (E46) 320 Cd, BMW 3 Cabrio (E46) 318 Ci, BMW 3 Cabrio (E46) 323 Ci, BMW 3 Cabrio (E46) 320 Ci … Visualizzare di più

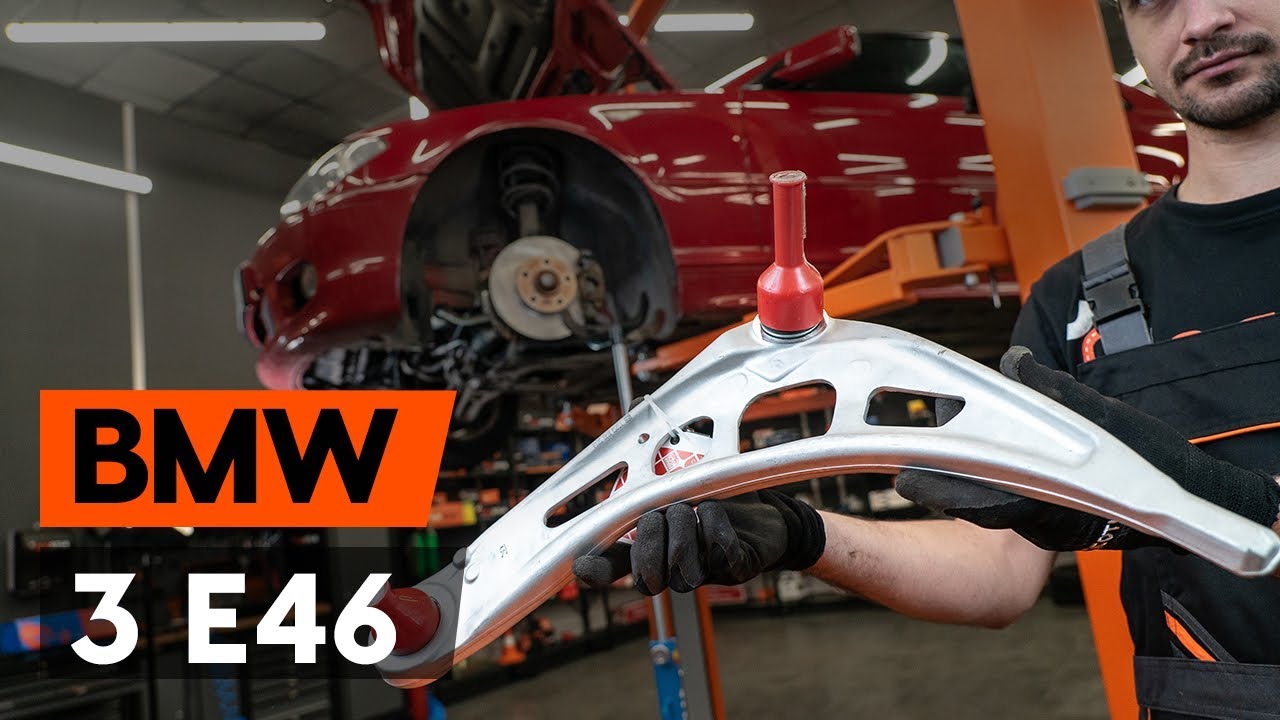

Come sostituire braccio oscillante anteriore su BMW 3 (E46) [TUTORIAL AUTODOC]

Tutte le parti che è necessario sostituire – Braccio Oscillante per 3 Cabrio (E46) e altri modelli BMW

Braccio oscillante, Sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

        Braccio oscillante, Sospensione ruota per BMW 3 Cabrio (E46) 330 Cd Diesel (204 CV)

        Braccio oscillante, Sospensione ruota per BMW 3 Cabrio (E46) 323 Ci Benzina (170 CV)

        Braccio oscillante, Sospensione ruota per BMW 3 Cabrio (E46) 318 Ci Benzina (150 CV)

        Braccio oscillante, Sospensione ruota per BMW 3 Cabrio (E46) 330 Ci Benzina (231 CV)

        Braccio oscillante, Sospensione ruota per BMW 3 Cabrio (E46) 320 Ci Benzina (163 CV)

        Braccio oscillante, Sospensione ruota per BMW 3 Cabrio (E46) 320 Ci Benzina (170 CV)

        Braccio oscillante, Sospensione ruota per BMW 3 Cabrio (E46) 323 Ci Benzina (163 CV)

        Braccio oscillante, Sospensione ruota per BMW 3 Cabrio (E46) 325 Ci Benzina (192 CV)

        Braccio oscillante, Sospensione ruota per BMW 3 Cabrio (E46) 318 Ci Benzina (136 CV)

Sostituzione: braccio inferiore anteriore - BMW E46 cabrio. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso al rame

                        Chiave combinate N°18

                        Chiave combinate N°19

                        Chiave combinate N°21

                        Bussola nr. 13

                        Bussola nr. 18

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Estrattore giunto sferico

                        Estrattore universale a tre bracci

                        Giravite phillips

                        Piede di porco

                        Martello di gomma

                        Morsa (meccanica)

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - BMW E46 cabrio. I professionisti raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
La sostituzione del braccio inferiore indipendente della sospensione in alcune auto richiede di dover smontare un pezzo del tubo di scarico del riscaldatore addizionale.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - BMW E46 cabrio. Sequenza raccomandata delle fasi:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. BMW E46 cabrio
Passaggio 5

Smonta le ruote.
Passaggio 6

Svita gli elementi di fissaggio dell'insonorizzazione inferiore. Usa un cacciavite Phillips.
Passaggio 7

Rimuovi l'insonorizzazione inferiore.

Fai attenzione!

Alcune auto non sono dotate di insonorizzazione inferiore.
Passaggio 8

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Tratta tutti gli snodi del braccio. Usa lo spray WD-40.

Sostituzione: braccio inferiore anteriore - BMW E46 cabrio. Consiglio:

Dopo aver applicato lo spray, attendi qualche minuto.Indossa degli occhiali di protezione.
Passaggio 9

Allenta gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°19.
Passaggio 10

Scollega gli elementi di fissaggio che connettono il sensore di regolazione assetto fari al braccio di controllo della sospensione. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 11

Svitare l'elemento che fissa il braccio al telaio di base. Utilizza una chiave combinata N°21.
Passaggio 12

Svitare l'elemento di fissaggio del braccio posteriore. Utilizza una chiave a bussola N°18. Utilizza una chiave combinata N°18. Usa una chiave a cricchetto.
Passaggio 13

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°19.
Passaggio 14

Scollegare il giunto sferico dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 15

Scollegare il braccio inferiore dal fuso a snodo.
Passaggio 16

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 17

Rimuovere il braccio. Usa un piede di porco.
Passaggio 18

Fissa il braccio di controllo della sospensione in una morsa da banco.
Passaggio 19

Tratta con del prodotto la boccola del braccio di controllo. Usa lo spray WD-40.
Passaggio 20

Rimuovi la boccola del braccio di controllo. Usa un estrattore universale a tre bracci.
Passaggio 21

Allenta la morsa da banco e rimuovi il braccio di controllo.
Passaggio 22

Fissa il nuovo braccio di controllo in una morsa da banco.
Passaggio 23

Tratta con del prodotto la sede di montaggio della boccola del braccio di controllo. Usa lo spray WD-40.
Passaggio 24

Installa la boccola del braccio di controllo alla sua sede di montaggio. Usa un martello di gomma.
Passaggio 25

Allenta la morsa da banco e rimuovi il braccio di controllo.
Passaggio 26

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 27

Installare il nuovo braccio.

Sostituzione: braccio inferiore anteriore - BMW E46 cabrio. Il consiglio degli esperti di AUTODOC:

Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 28

Installa gli elementi di fissaggio del braccio di sospensione.
Passaggio 29

Avvita gli elementi di fissaggio che collegano il braccio di controllo al sottotelaio. Utilizza una chiave combinata N°21.
Passaggio 30

Avvita l'elemento di fissaggio posteriore del braccio. Utilizza una chiave a bussola N°18. Utilizza una chiave combinata N°18. Usa una chiave a cricchetto.
Passaggio 31

Inserire il supporto sferico nel fuso a snodo e fissarlo tramite un nuovo dado.
Passaggio 32

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:

Sostituzione: braccio inferiore anteriore - BMW E46 cabrio. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 33

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 34

Fissare l'elemento di fissaggio del braccio sul telaio di base. Utilizza una chiave combinata N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 35

Abbassa il cric per trasmissione idraulica di 10-15 cm.

Sostituzione: braccio inferiore anteriore - BMW E46 cabrio. AUTODOC raccomanda:

Abbassa il cric idraulico delicatamente, senza scatti, per evitare danni ai montaggi e ai meccanismi.
Passaggio 36

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 37

Serrare il dado di fissaggio del giunto sferico. Utilizza una chiave combinata N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 65 Nm.
Passaggio 38

Serra gli elementi di fissaggio posteriori del braccio di controllo. Utilizza una chiave a bussola N°18. Utilizza una chiave combinata N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 59 Nm.
Passaggio 39

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:

BMW E46 cabrio - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 40

Collega gli elementi di fissaggio che connettono il sensore di regolazione assetto fari al braccio di controllo della sospensione. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 41

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 42

Installa l'insonorizzazione inferiore.
Passaggio 43

Avvita gli elementi di fissaggio dell'insonorizzazione inferiore. Usa un cacciavite Phillips.
Passaggio 44

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 45

Installare la ruota.

Sostituzione: braccio inferiore anteriore - BMW E46 cabrio. Il consiglio degli esperti di AUTODOC:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 46

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 47

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 48

Rimuovi i cric e i cunei.
