Importante!

Questa procedura di sostituzione può essere usata per:
AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 1.6, AUDI A4 Avant (8ED, B7) 2.0, AUDI A4 Avant (8ED, B7) 1.8 T, AUDI A4 Avant (8ED, B7) 1.8 T quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 2.0 TFSI quattro, AUDI A4 Avant (8ED, B7) 3.2 FSI, AUDI A4 Avant (8ED, B7) 3.2 FSI quattro, AUDI A4 Avant (8ED, B7) 1.9 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI 16V, AUDI A4 Avant (8ED, B7) 2.5 TDI, AUDI A4 Avant (8ED, B7) 3.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 2.0 TFSI quattro, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.7 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 3.0 TDI quattro, AUDI A4 Avant (8ED, B7) 2.0 TFSI, AUDI A4 Avant (8ED, B7) 3.0 quattro, AUDI A4 Avant (8ED, B7) 3.0, AUDI A4 Avant (8ED, B7) 2.7 TDi, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI, AUDI A4 Avant (8ED, B7) 2.0 TDI quattro … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

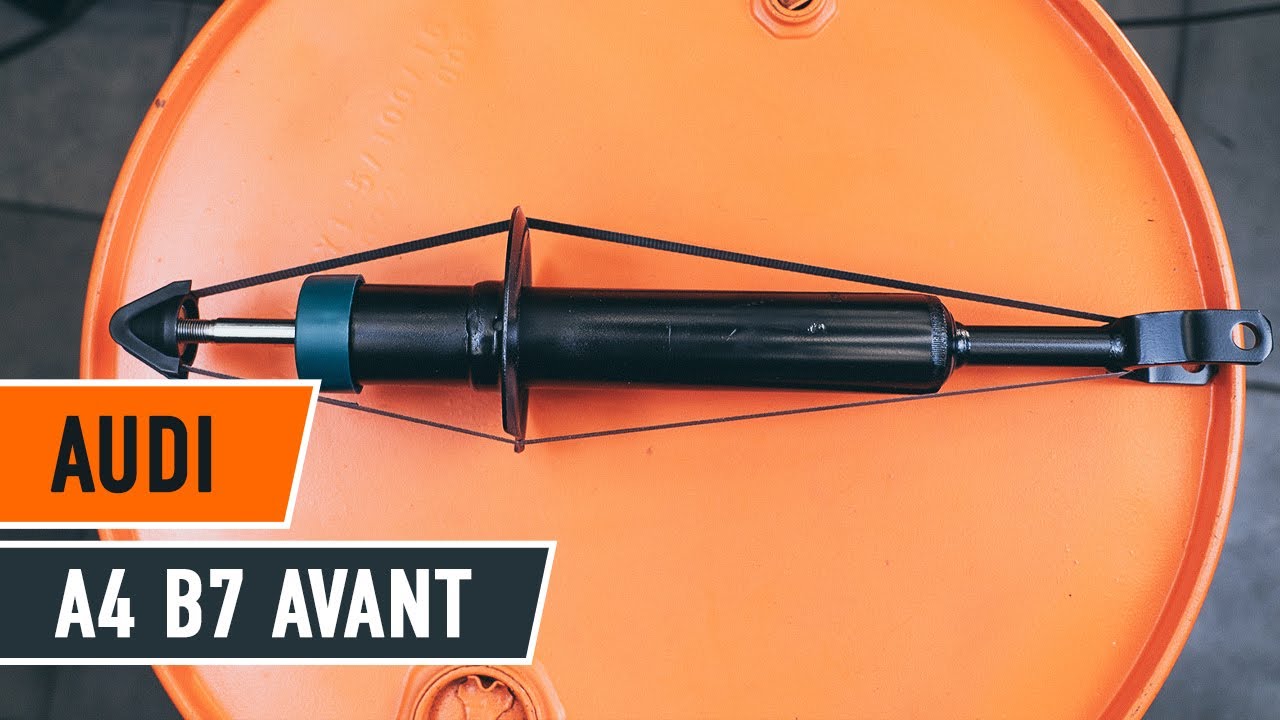

Come sostituire Ammortizzatori anteriori su AUDI A4 B7 AVANT [TUTORIAL]

Come cambiare ammortizzatore a molla della parte anteriore su Audi A4 B7 Avant - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Ammortizzatori per A4 Avant (8ED, B7) e altri modelli AUDI

Prodotti alternativi

Ammortizzatore

SKSA-0130839 STARK Ammortizzatore

43,57 EUR

Negozio

19-158945 BILSTEIN Ammortizzatore

57,14 EUR

Negozio

SKSA-0132680 STARK Ammortizzatore

59,21 EUR

Negozio

SKSA-0133045 STARK Ammortizzatore

59,21 EUR

Negozio

19-164472 BILSTEIN Ammortizzatore

60,84 EUR

Negozio

341845 KYB Ammortizzatore

65,49 EUR

Negozio

65472110 NK Ammortizzatore

69,15 EUR

Negozio

19-109497 BILSTEIN Ammortizzatore

70,01 EUR

Negozio

19-109510 BILSTEIN Ammortizzatore

70,24 EUR

Negozio

558 297 SACHS Ammortizzatore

90,60 EUR

Negozio

Attrezzi per montaggio dei Ammortizzatori A4 B7 Avant (8ED)

Sostituzione: ammortizzatore a molla - Audi A4 B7 Avant. Attrezzi che sono necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Bussola nr. 16

                      Bussola nr. 18

                      Chiave combinate N°16

                      Chiave combinate N°18

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Martello

                      Cacciaspina

                      Scalpello piatto

                      Martello di gomma

                      Giravite Piatto

                      Cric idraulico per trasmissione

                      Compressore idraulico per molle ammortizzatori

                      Copertura parafango

                      Cunei ruote

Acquistare utensili

Sostituzione: ammortizzatore a molla - Audi A4 B7 Avant. AUTODOC raccomanda:

Entrambi i puntoni dell'ammortizzatore della sospensione anteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per i puntoni di sinistra e di destra della sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - Audi A4 B7 Avant - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Audi A4 B7 Avant
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svita l'elemento di fissaggio inferiore del supporto di ammortizzazione. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 8

Rimuovi i bulloni di fissaggio.
Passaggio 9

Svitare gli elementi di fissaggio del braccio superiore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 10

Rimuovi i bulloni di fissaggio.
Passaggio 11

Scollega il braccio di controllo superiore dal fuso a snodo. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 12

Scollega la parte sottostante del puntone dell'ammortizzatore.
Passaggio 13

Abbassare l'automobile.
Passaggio 14

Aprire il cofano vano motore.
Passaggio 15

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 16

Rimuovi la guarnzione griglia sottoparabrezza.
Passaggio 17

Rimuovi la griglia sottoprabrezza posizionata nel lato destro.
Passaggio 18

Rimuovere il coperchio di protezione della barra antirollio. Usa un giravite piatto.
Passaggio 19

Svita gli elementi di fissaggio superiori del puntone dell'ammortizzatore. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.

AUTODOC raccomanda:
Audi A4 B7 Avant - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 20

Estrarre il supporto di ammortizzazione.
Passaggio 21

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: ammortizzatore a molla - Audi A4 B7 Avant. Gli esperti di AUTODOC raccomandano:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 22

Stringi la molla.
Passaggio 23

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 24

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 25

Sgancia la molla elicoidale.

Passaggio 26

Rimuovere il supporto dell'ammortizzatore superiore assemblato con i bracci di controllo.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Audi A4 B7 Avant. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 27

Rimuovere la molla.
Passaggio 28

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.

Passaggio 29

Rimuovi il distanziale gommato a molla.
Passaggio 30

Rimuovi l'ammortizzatore vecchio dal compressore idraulico per molle ammortizzatori.
Passaggio 31

Rimuovere il piattello di appoggio inferiore della molla dall'ammortizzatore. Usa un martello di gomma.

Sostituzione: ammortizzatore a molla - Audi A4 B7 Avant. Il consiglio degli esperti di AUTODOC:
Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 32

Montare il piattello di appoggio inferiore della molla sull'ammortizzatore. Usa un martello di gomma.
Passaggio 33

Installare il distanziale in gomma della molla.

Passaggio 34

Installa il nuovo ammortizzatore sul compressore idraulico per molle.

Passaggio 35

Installare il parapolvere e il limitatore flessione dinamica sul nuovo ammortizzatore.

Passaggio 36

Monta la molla sull'ammortizzatore.
Passaggio 37

Installare il supporto dell'ammortizzatore superiore assemblato con i bracci di controllo.
Passaggio 38

Stringi la molla.
Passaggio 39

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.

Sostituzione: ammortizzatore a molla - Audi A4 B7 Avant. Consiglio:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 40

Diserrare la molla.
Passaggio 41

Rimuovi il puntone dell'ammortizzatore.
Passaggio 42

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 43

Fissa gli elementi di fissaggio superiori dell'ammortizzatore.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio. Audi A4 B7 Avant
Passaggio 44

Serra gli elementi di fissaggio superiori del puntone dell'ammortizzatore. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 45

Installare il coperchio di protezione della barra antirolio.
Passaggio 46

Installa e fissa la griglia sottoparabrezza posizionata sul lato destro.
Passaggio 47

Installa la guarnizione griglia sottoparabrezza.
Passaggio 48

Rimuovi la copertura di protezione del parafango.
Passaggio 49

Chiudere il cofano.
Passaggio 50

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 51

Collega la parte sottostante del puntone dell'ammortizzatore.

Passaggio 52

Monta il bullone di fissaggio.
Passaggio 53

Collega il braccio di controllo superiore al fuso a snodo. Usa un martello di gomma. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 54

Monta il bullone di fissaggio. Usa un martello. Usa un cacciaspina.
Passaggio 55

Serrare gli elementi di fissaggio del braccio superiore. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm.
Passaggio 56

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 57

Serrare il perno di fissaggio inferiore del supporto di ammortizzazione. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 58

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: ammortizzatore a molla - Audi A4 B7 Avant. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 59

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Tratta con del prodotto gli elementi di fissaggio che collegano il braccio di sospensione al fuso a snodo. Usa il grasso al rame.
Passaggio 60

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 61

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: ammortizzatore a molla - Audi A4 B7 Avant. I professionisti raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 62

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Audi A4 B7 Avant
Passaggio 63

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 64

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 65

Rimuovi i cric e i cunei.
