Intervallo di sostituzione consigliato per la categoria di pezzi Tamburo freno : 100000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Classe A (W168) A 160 CDI (168.007), MERCEDES-BENZ Classe A (W168) A 170 CDI (168.008), MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131), MERCEDES-BENZ Classe A (W168) A 160 CDI (168.006), MERCEDES-BENZ Classe A (W168) A 170 CDI (168.009, 168.109) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

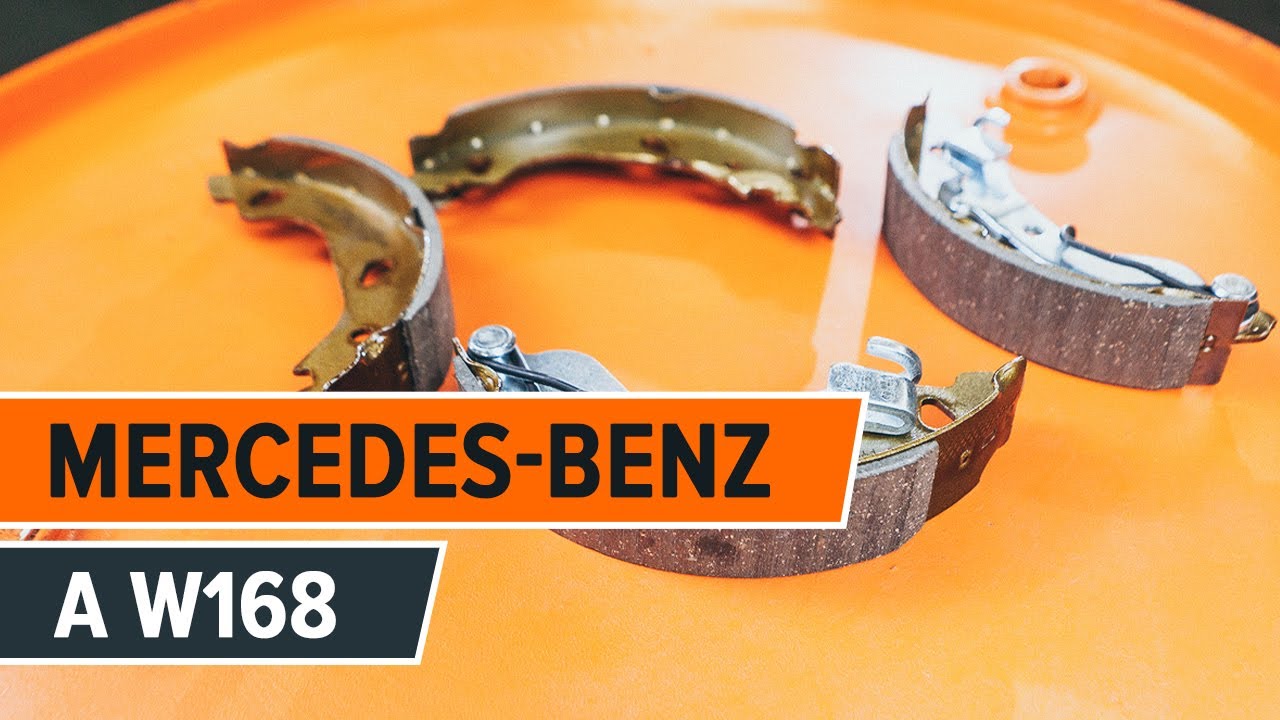

Come sostituire ganasce freno e tamburo freno su MERCEDES (W168) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare tamburo freno su Mercedes W168 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Freno a Tamburo per Classe A (W168) e altri modelli MERCEDES-BENZ

Tamburo freno

        Tamburo freno per MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131) Benzina (82 CV)

        Tamburo freno per MERCEDES-BENZ Classe A (W168) A 140 (168.031, 168.131) Benzina (82 CV)

        Tamburo freno per MERCEDES-BENZ Classe A (W168) A 160 CDI (168.007) Diesel (60 CV)

        Tamburo freno per MERCEDES-BENZ Classe A (W168) A 170 CDI (168.008) Diesel (90 CV)

        Tamburo freno per MERCEDES-BENZ Classe A (W168) A 160 CDI (168.006) Diesel (75 CV)

        Tamburo freno per MERCEDES-BENZ Classe A (W168) A 170 CDI (168.009, 168.109) Diesel (95 CV)

Sostituzione: freni tamburo - Mercedes W168. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Grasso al rame

                        Punta Torx T30

                        Punta HEX n.H6

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giravite Piatto

                        Cunei ruote

Acquistare utensili

Sostituzione: freni tamburo - Mercedes W168. Gli esperti di AUTODOC raccomandano:

Sostituisci i tamburi freno della Mercedes W168 in coppia per asse posteriore indifferentemente dallo stato dei componenti. Ciò garantisce una frenatura uniforme.
La procedura di sostituzione è identica per i freni a tamburo destro e sinistro sullo stesso asse.
Quando sostituisci i freni a tamburo, assicurati di sostituire anche le ganasce dei freni.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: freni tamburo - Mercedes W168. Sequenza raccomandata delle fasi:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Mercedes W168
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulire gli elementi di fissaggio del tamburo del freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Svitare il supporto di fissaggio del tamburo freno. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 9

Rimuovere il tamburo del freno. Usa un martello di gomma.

Sostituzione: freni tamburo - Mercedes W168. Consiglio:
Ispezionare le ganasce del freno. Sostituirli se necessario.
Passaggio 10

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 11

Installare il tamburo del freno.
Passaggio 12

Serra gli elementi di fissaggio dei freni a tamburo. Usa un giravite piatto. Usa la chiave Torx T 30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 10 Nm.
Passaggio 13

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.

Passaggio 14

Trattare la superficie in cui il cerchio viene a contatto con il freno a tamburo. Usa il grasso al rame.
Passaggio 15

Installare la ruota.

Sostituzione: freni tamburo - Mercedes W168. AUTODOC raccomanda:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 16

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 17

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 18

Rimuovi i cric e i cunei.

AUTODOC raccomanda:
Importante! Sostituzione: freni tamburo - Mercedes W168. Controllare il livello del liquido dei freni nel serbatoio e rabboccare se necessario.
Passaggio 19

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.
Passaggio 20

Regola l'intervallo tra le ganasce e il tamburo della Mercedes W168 premendo sul pedale del freno 10-15 volte.
