Importante!

Questa procedura di sostituzione può essere usata per I vari passaggi possono variare leggermente a seconda della struttura dell'auto. :
VW Lupo (6X1, 6E1) 1.0, VW Lupo (6X1, 6E1) 1.4 16V, VW Lupo (6X1, 6E1) 1.7 SDI, VW Lupo (6X1, 6E1) 1.0, VW Lupo (6X1, 6E1) 1.6 GTI, VW Lupo (6X1, 6E1) 1.2 TDI 3L, VW Lupo (6X1, 6E1) 1.4 16V, VW Lupo (6X1, 6E1) 1.4 FSI, VW Lupo (6X1, 6E1) 1.4 … Visualizzare di più

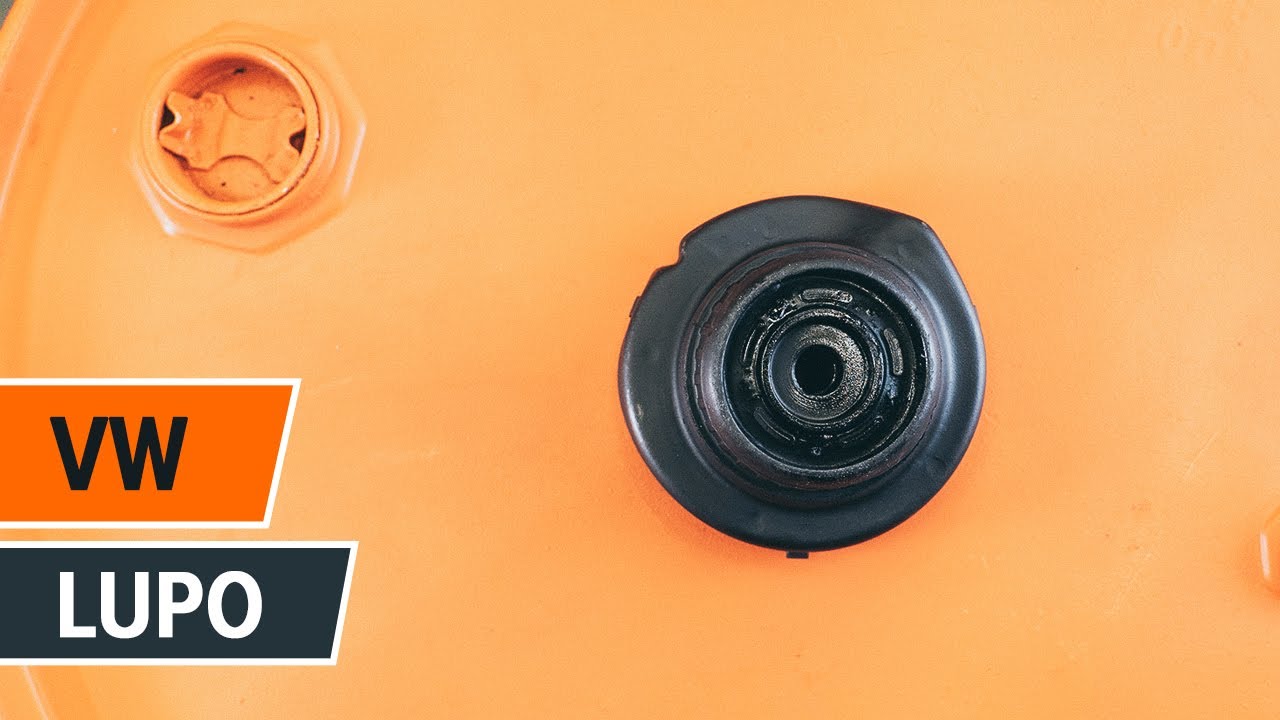

Cambio supporto ammortizzatore VW LUPO TUTORIAL | AUTODOC

Tutte le parti che è necessario sostituire – Supporto Ammortizzatore per Lupo (6X1, 6E1) e altri modelli VW

Supporto ammortizzatore a molla

Kit riparazione, Cuscinetto ammortizzatore a molla

Cuscinetto volvente, Supporto ammortizz. a molla

Anello supporto, Cuscinetto supp. ammortiz. a molla

Alloggiam. ammortizzatore

        Supporto ammortizzatore a molla per VW Lupo (6X1, 6E1) 1.6 GTI Benzina (125 CV)

        Supporto ammortizzatore a molla per VW Lupo (6X1, 6E1) 1.0 Benzina (50 CV)

        Supporto ammortizzatore a molla per VW Lupo (6X1, 6E1) 1.4 FSI Benzina (105 CV)

        Supporto ammortizzatore a molla per VW Lupo (6X1, 6E1) 1.4 16V Benzina (75 CV)

        Supporto ammortizzatore a molla per VW Lupo (6X1, 6E1) 1.4 Benzina (60 CV)

        Supporto ammortizzatore a molla per VW Lupo (6X1, 6E1) 1.7 SDI Diesel (60 CV)

        Supporto ammortizzatore a molla per VW Lupo (6X1, 6E1) 1.0 Benzina (50 CV)

        Supporto ammortizzatore a molla per VW Lupo (6X1, 6E1) 1.2 TDI 3L Diesel (61 CV)

        Supporto ammortizzatore a molla per VW Lupo (6X1, 6E1) 1.4 16V Benzina (100 CV)

Sostituzione: supporto ammortizzatore - VW Lupo 6X1. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°18

                        Chiave combinate N°21

                        Bussola nr. 18

                        Bussola nr. 21

                        punta HEX N.H7

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giravite Piatto

                        Compressore idraulico per molle ammortizzatori

                        Pinze per pompa ad acqua

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: supporto ammortizzatore - VW Lupo 6X1. Il consiglio degli esperti di AUTODOC:

La procedura di sostituzione è identica per i supporti dei puntoni di sinistra e di destra della sospensione anteriore.
Tutti i supporti dei puntoni degli ammortizzatori anteriori devono essere sostituiti contemporaneamente.
Si prega di notare: tutti i lavori sulla vettura - VW Lupo 6X1 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: supporto ammortizzatore - VW Lupo 6X1. AUTODOC raccomanda:

Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Scollega gli elementi di fissaggio del cavo sensore ABS dai supporti di ammortizzazione. Usa un giravite piatto.
Passaggio 7

Scollegare il cablaggio del sensore ABS.

Passaggio 8

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 9

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 10

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 11

Abbassare l'automobile.
Passaggio 12

Aprire il cofano vano motore.
Passaggio 13

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.

Passaggio 14

Rimuovi il coperchio di protezione del supporto di ammortizzazione.
Passaggio 15

Svita l'elemento di fissaggio superiore del montante supporto ammortizzazione. Utilizza una chiave combinata N°21. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.

AUTODOC raccomanda:

VW Lupo 6X1 - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 16

Estrarre il supporto di ammortizzazione.
Passaggio 17

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: supporto ammortizzatore - VW Lupo 6X1. Gli esperti di AUTODOC raccomandano:

Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 18

Stringi la molla.
Passaggio 19

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 20

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave a bussola N°21. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 21

Rimuovere il supporto superiore del montante.

Sostituzione: supporto ammortizzatore - VW Lupo 6X1. I professionisti raccomandano:

Esamina il parapolvere e il paracolpi dell'ammortizzatore. Sostituiscili, se necessario.
Passaggio 22

Pulisci la sede di montaggio del supporto del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 23

Installare un nuovo elemento di montaggio del supporto di ammortizzazione superiore.
Passaggio 24

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave a bussola N°21. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.

Sostituzione: supporto ammortizzatore - VW Lupo 6X1. Il consiglio di AUTODOC:

Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 25

Diserrare la molla.

Passaggio 26

Rimuovi il puntone dell'ammortizzatore.
Passaggio 27

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 28

Avvita l'elemento di fissaggio superiore del montante supporto ammortizzazione.

AUTODOC raccomanda:

Importante! Tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio. VW Lupo 6X1

Passaggio 29

Stringi l'elemento di fissaggio superiore del supporto di ammortizzazione. Utilizza una chiave combinata N°21. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.
Passaggio 30

Monta il coperchio di protezione del supporto di ammortizzazione.
Passaggio 31

Rimuovi la copertura di protezione del parafango.

Passaggio 32

Chiudere il cofano.
Passaggio 33

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 34

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 35

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm. +90°

AUTODOC raccomanda:

Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 36

Collegare il cablaggio del sensore ABS.

Passaggio 37

Collega gli elementi di fissaggio del cavo sensore ABS ai supporti di ammortizzazione. Usa le pinze per pompa ad acqua.
Passaggio 38

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 39

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 40

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: supporto ammortizzatore - VW Lupo 6X1. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 41

Installare la ruota.

Sostituzione: supporto ammortizzatore - VW Lupo 6X1. Il consiglio degli esperti di AUTODOC:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 42

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 43

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 44

Rimuovi i cric e i cunei.
