Intervallo di sostituzione consigliato per la categoria di pezzi Kit cinghia distribuzione, pompa acqua : 70000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
VW GOLF III (1H1) 1.9 TD, GTD … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

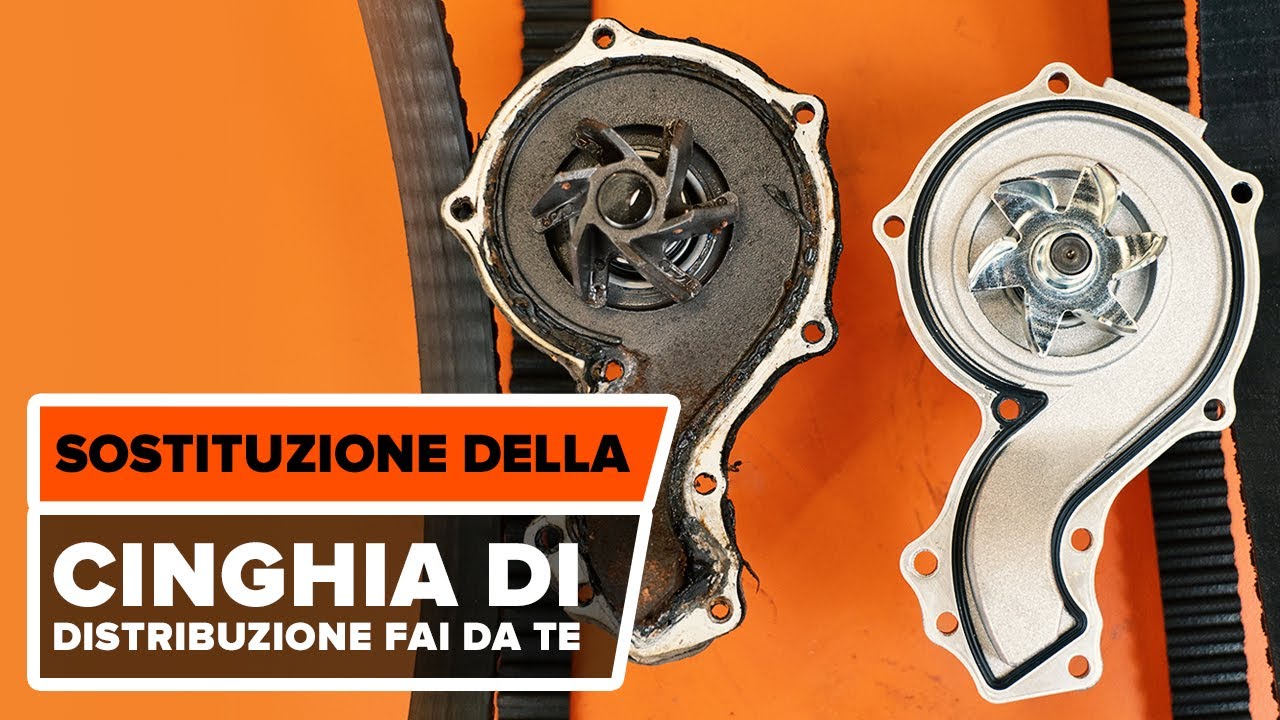

Come sostituire kit cinghia distribuzione e pompa acqua su VOLKSWAGEN GOLF 3 (1H1) [AUTODOC]

Come cambiare pompa acqua & kit cinghia distribuzione su VW Golf 3 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Pompa Acqua + Kit Cinghia Distribuzione per GOLF III (1H1) e altri modelli VW

Kit cinghia distribuzione, pompa acqua

Kit cinghia distribuzione, pompa acqua per VW GOLF III (1H1) 1.9 TD, GTD Diesel (75 CV)

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Detergente spray multiuso

                        Pulitore freni

                        Grasso al rame

                        Sigillante

                        Chiave dinamometrica

                        Chiave combinate N°15

                        Punta hex n.H6

                        Bussola nr. 7

                        Bussola nr. 10

                        Chiave a bussola 12 punte nr. 19

                        Bussola nr. 13

                        Bussola nr. 15

                        Bussola nr. 16

                        Bussola nr. 19

                        Chiave a cricchetto

                        Supporto universale della puleggia

                        Kit attrezzi fasatura motore

                        Pinze per anelli di sicurezza

                        Giravite phillips

                        Raschietto per sigillante

                        Imbuto

                        Contenitore di liquido

                        Piede di porco

                        Panno in microfibra

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Gli esperti di AUTODOC raccomandano:

Osservare i termini, le esigenze e le raccomandazioni di utilizzo fornite dal produttore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Utilizzare la seguente procedura:

Passaggio 1

Aprire il cofano vano motore.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Svita gli elementi di fissaggio dei terminali della batteria dell'auto. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 4

Rimuovi i terminali della batteria.
Passaggio 5

Svitare il tappo del serbatoio del liquido di raffreddamento.
Passaggio 6

Sganciare le clip del coperchio del filtro dell'aria.
Passaggio 7

Solleva leggermente il coperchio della scatola del filtro dell'aria.
Passaggio 8

Svitare gli elementi di fissaggio dell'alloggiamento del gruppo di distribuzione dell'aria. Utilizza una chiave a bussola N°7. Usa una chiave a cricchetto.
Passaggio 9

Rimuovere l'alloggiamento del gruppo di distribuzione dell'aria.
Passaggio 10

Copri il corpo della farfalla con un panno in microfibra per evitare che la polvere e lo sporco possano penetrare all'interno del sistema.
Passaggio 11

Sganciare i fermi dell'alloggiamento del filtro dell'aria. Estrarre la carcassa del filtro d’aria.
Passaggio 12

Svitare gli elementi di fissaggio del carter di distribuzione superiore.
Passaggio 13

Svitare i dispositivi di fissaggio del carter di distribuzione superiore. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 14

Rimuovere il carter di distribuzione.
Passaggio 15

Serra le ruote con i cunei.
Passaggio 16

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 17

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 18

Svita i bulloni delle ruote.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. AUTODOC raccomanda:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 19

Smonta le ruote.
Passaggio 20

Svita gli elementi di fissaggio del parasassi del passaruota. Usa un cacciavite Phillips.
Passaggio 21

Rimuovi il parasassi del passaruota.
Passaggio 22

Pulire gli elementi di fissaggio della pompa idraulica del servosterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 23

Svitare gli elementi di fissaggio della pompa idraulica del servosterzo. Utilizza una chiave a bussola N°13. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 24

Allentare la cinghia trapezoidale.
Passaggio 25

Rimuovere la cinghia trapezoidale.
Passaggio 26

Pulire gli elementi di fissaggio dell'alternatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 27

Allentare i dispositivi di fissaggio dell'alternatore. Utilizza una chiave a bussola N°13. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 28

Rimuovi la cinghia poli V.
Passaggio 29

Pulire l'elemento di fissaggio delle pulegge dell'albero a gomiti. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 30

Svitare l'elemento di fissaggio delle pulegge dell'albero a gomiti. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 31

Rimuovere le pulegge dell'albero a gomiti.
Passaggio 32

Pulire l'elemento di fissaggio della puleggia della pompa dell'acqua. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 33

Pulire l'elemento di fissaggio della puleggia della pompa dell'acqua. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 34

Rimuovere la puleggia della pompa dell'acqua.
Passaggio 35

Svitare i dispositivi di fissaggio del carter di distribuzione inferiore. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 36

Rimuovere il carter di distribuzione inferiore.
Passaggio 37

Ruotare l'ingranaggio dell'albero a gomiti. Usa la chiave a bussola 12 punte n.19. Usa una chiave a cricchetto.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Consiglio:
Il pistone deve trovarsi nel punto morto superiore (PMS).
Passaggio 38

Bloccare la puleggia della pompa del carburante ad alta pressione. Usare un kit attrezzi fasatura motore.
Passaggio 39

Scollega il collare di fissaggio del tubo di ventilazione del carter motore. Utilizza una chiave a bussola N°7. Usa una chiave a cricchetto.
Passaggio 40

Rimuovi il tubo di ventilazione del carter motore.
Passaggio 41

Scollega il collare di fissaggio del tubo di ventilazione del carter motore. Utilizza una chiave a bussola N°7. Usa una chiave a cricchetto.
Passaggio 42

Rimuovi il tubo di ventilazione del carter motore.
Passaggio 43

Copri il foro della valvola di ventilazione a manovella con un panno in microfibra per evitare che lo sporco o che oggetti estranei penetrino nel sistema.
Passaggio 44

Svitare gli elementi di fissaggio del coperchio della valvola del motore. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 45

Rimuovere il coperchio della valvola del motore.

AUTODOC raccomanda:
Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Per evitare di danneggiare la parte durante l'installazione, non esercitare eccessiva forza.
Passaggio 46

Installare lo strumento di bloccaggio dell'albero a camme secondo le indicazioni di fabbrica. Usare un kit attrezzi fasatura motore.
Passaggio 47

Lasciare un segno sull'ingranaggio dell'albero a camme.
Passaggio 48

Lasciare un segno sulla cinghia di distribuzione.
Passaggio 49

Apportare un segno sulla pompa del carburante ad alta pressione.

Passaggio 50

Lasciare un segno sull'ingranaggio dell'albero a gomiti.
Passaggio 51

Allentare il dispositivo di fissaggio del rullo tenditore della cinghia di distribuzione. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 52

Rimuovere il rullo tenditore della cinghia di distribuzione.
Passaggio 53

Rimuovere la cinghia di distribuzione.
Passaggio 54

Allentare l'elemento di fissaggio della puleggia della pompa a vuoto. Utilizza un supporto universale della puleggia. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 55

Rimuovere la puleggia della pompa a vuoto.
Passaggio 56

Svitare gli elementi di fissaggio della pompa idraulica del servosterzo. Utilizza una chiave a bussola N°13. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 57

Rimuovere la pompa idraulica del servosterzo.
Passaggio 58

Attrezzati di un contenitore per i liquidi.
Passaggio 59

Staccare la clip del tubo di raffreddamento più basso. Usa un piede di porco.
Passaggio 60

Staccare il tubo di raffreddamento inferiore.
Passaggio 61

Drenare il liquido di raffreddamento dal motore.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Il consiglio degli esperti di AUTODOC:
Attenzione! Il liquido di raffreddamento può essere molto caldo.Indossare guanti per evitare il contatto con il liquido caldo.Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.
Passaggio 62

Svitare i dispositivi di fissaggio della pompa dell'acqua. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 63

Rimuovere la pompa dell'acqua. Usa un piede di porco.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Il consiglio di AUTODOC:
Attenzione! Il liquido di raffreddamento potrebbe fuoriuscire dai condotti e dal corpo della pompa dell'acqua.
Passaggio 64

Pulire la sede di montaggio della pompa dell'acqua. Usa un raschietto per sigillante. Usa un detergente spray multiuso.
Passaggio 65

Trattare la sede di montaggio della pompa dell'acqua. Utilizza un sigillante.
Passaggio 66

Installare la guarnizione della pompa dell'acqua.
Passaggio 67

Installare la nuova pompa dell'acqua.
Passaggio 68

Stringere i dispositivi di fissaggio della pompa dell'acqua. Utilizza una chiave a bussola N°10. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 69

Applicare un prodotto trattante sulla sede di montaggio della puleggia della pompa a vuoto. Usa un detergente spray multiuso.
Passaggio 70

Installare la puleggia della pompa a vuoto.
Passaggio 71

Stringere l'elemento di fissaggio della puleggia della pompa a vuoto. Utilizza un supporto universale della puleggia. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 72

Collegare il tubo di raffreddamento inferiore.
Passaggio 73

Attaccare la clip del tubo di raffreddamento inferiore.
Passaggio 74

Installare la pompa idraulica del servosterzo.
Passaggio 75

Stringere gli elementi di fissaggio della pompa idraulica del servosterzo. Utilizza una chiave a bussola N°13. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 76

Pulire la sede di montaggio della puleggia del rullo tenditore della cinghia di distribuzione. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 77

Applicare un prodotto trattante sulla sede di montaggio della puleggia del rullo tenditore della cinghia di distribuzione. Utilizza un sigillante.
Passaggio 78

Installare il rullo tenditore della cinghia di distribuzione.
Passaggio 79

Installare la nuova cinghia di distribuzione secondo le indicazioni del produttore.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. AUTODOC raccomanda:
Si prega di fare attenzione a non danneggiare la cinghia di distribuzione.
Passaggio 80

Aggiustare la tensione della cinghia di distribuzione muovendo il rullo tenditore. Usa le pinze per anelli di sicurezza. Utilizza una chiave combinata N°15.
Passaggio 81

Rimuovere lo strumento di bloccaggio dalla puleggia della pompa del carburante ad alta pressione.
Passaggio 82

Rimuovere lo strumento di bloccaggio dell'albero a camme.
Passaggio 83

Ruotare l'ingranaggio dell'albero a gomiti. Usa la chiave a bussola 12 punte n.19. Usa una chiave a cricchetto.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Consiglio:
Assicurarsi che tutti i componenti della cinghia di distribuzione siano montati correttamente.
Passaggio 84

Stringere il dispositivo di fissaggio del rullo tenditore della cinghia di distribuzione. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 85

Pulire la sede di montaggio del coperchio della valvola del motore. Usa un detergente spray multiuso.
Passaggio 86

Applicare un prodotto trattante sulla sede di montaggio del coperchio della valvola del motore. Utilizza un sigillante.
Passaggio 87

Installare la guarnizione del coperchio della valvola del motore.
Passaggio 88

Installare il coperchio della valvola del motore.
Passaggio 89

Stringere gli elementi di fissaggio del coperchio della valvola del motore. Utilizza una chiave a bussola N°10. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 90

Rimuovi il panno in microfibra dal foro della valvola di ventilazione a manovella.
Passaggio 91

Installa il tubo flessibile del sistema di ventilazione del basamento.
Passaggio 92

Rimuovi il panno in microfibra dal foro della valvola di ventilazione a manovella.
Passaggio 93

Installa il tubo flessibile del sistema di ventilazione del basamento.
Passaggio 94

Fissa il collare di fissaggio al tubo di ventilazione del carter motore. Utilizza una chiave a bussola N°7. Usa una chiave a cricchetto.
Passaggio 95

Installare il carter di distribuzione inferiore.
Passaggio 96

Stringere i dispositivi di fissaggio del carter di distribuzione inferiore. Utilizza una chiave a bussola N°10. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 97

Installare la puleggia della pompa dell'acqua.
Passaggio 98

Stringere l'elemento di fissaggio della puleggia della pompa dell'acqua. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 99

Installare le pulegge dell'albero a gomiti secondo le indicazioni di fabbrica.
Passaggio 100

Stringere l'elemento di fissaggio delle pulegge dell'albero a gomiti. Usa una chiave HEX N.H6. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 101

Installa la cinghia poli V.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. I professionisti raccomandano:
Assicurati che la cinghia poli V aderisca correttamente alla puleggia.
Passaggio 102

Posizionare la cinghia trapezoidale sull'alternatore. Usa un piede di porco.

AUTODOC raccomanda:
Assicurati che la cinghia poly V sia ben tesa.
Passaggio 103

Installare la cinghia trapezoidale.
Passaggio 104

Stringere gli elementi di fissaggio della pompa idraulica del servosterzo. Utilizza una chiave a bussola N°13. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 105

Installare il carter di distribuzione superiore. Assicurati di sentire un clic indicante che si trova installato saldamente.
Passaggio 106

Stringere gli elementi di fissaggio del carter di distribuzione superiore. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 107

Stringere gli elementi di fissaggio dell'alternatore. Utilizza una chiave a bussola N°13. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Rispettare la coppia di serraggio prescritta.
Passaggio 108

Montare la carcassa del filtro d’aria.
Passaggio 109

Bloccare i fermi dell'alloggiamento del filtro dell'aria.
Passaggio 110

Rimuovi il panno in microfibra dal corpo della farfalla.
Passaggio 111

Reinstallare l'alloggiamento del gruppo di distribuzione dell'aria.
Passaggio 112

Montare il coperchio del filtro d’aria. Fissarlo.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Gli esperti di AUTODOC raccomandano:
Durante l'installazione, al fine di non danneggiare il componente si raccomanda di non esercitare molta forza.
Passaggio 113

Spingere le clip del coperchio del filtro dell'aria in posizione.
Passaggio 114

Avvitare i dispositivi di fissaggio dell'alloggiamento del gruppo di distribuzione dell'aria. Utilizza una chiave a bussola N°7. Usa una chiave a cricchetto.
Passaggio 115

Rimuovere il tappo del serbatoio del refrigerante.
Passaggio 116

Introduci l'imbuto.
Passaggio 117

Versare il liquido di raffreddamento nel serbatoio.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Il consiglio di AUTODOC:
Utilizzare esclusivamente il liquido di raffreddamento raccomandato dal produttore.Il livello del liquido di raffreddamento deve essere su MAX.Attendere fin quando l'aria non sia stata completamente espulsa dal sistema.
Passaggio 118

Installa i parasassi del passaruota alla loro sede di montaggio. Avvita gli elementi di fissaggio. Usa un cacciavite Phillips.
Passaggio 119

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 120

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 121

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 122

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. VW Golf 3
Passaggio 123

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 124

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 125

Rimuovi i cric e i cunei.
Passaggio 126

Collega i terminali alla batteria.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. Consiglio:
Fai attenzione! Non mischiare i terminali positivi e negativi della batteria dell'auto.
Passaggio 127

Avvita gli elementi di fissaggio dei terminali della batteria. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 128

Far funzionare il motore per qualche minuto. Tale operazione deve essere effettuata al fine di rimuovere l'aria residua dal sistema di raffreddamento e verificare che i componenti funzionino correttamente.
Passaggio 129

Spegni il motore.

Passaggio 130

Controllare il livello del liquido di raffreddamento. Se necessario, rabboccare fino al livello richiesto.

Fai attenzione!
Il livello del liquido di raffreddamento deve essere su MAX.
Passaggio 131

Installare il tappo del serbatoio del refrigerante.

Passaggio 132

Avvitare il tappo del serbatoio del refrigerante.
Passaggio 133

Rimuovi la copertura di protezione del parafango.
Passaggio 134

Chiudere il cofano.

Sostituzione: pompa acqua & kit cinghia distribuzione - VW Golf 3. I professionisti raccomandano:
Assicurarsi di registrare il chilometraggio al quale sono stati sostituiti la cinghia di distribuzione ed i kit della pompa dell'acqua.

Il manuale le è stato d'aiuto?

La preghiamo di valutare questo manuale su una scala da 1 a 5. Se ha delle domande non esiti a chiedere.

Come cambiare cinghia poly-V su VW Golf 3 - Guida alla sostituzione

Scarichi gratuitamente
1.83 MB
Come cambiare candele di accensione su VW Golf 3 - Guida alla sostituzione

Scarichi gratuitamente
1.09 MB
Come cambiare termostato refrigerante su VW GOLF III (1H1) - Guida alla sostituzione

Scarichi gratuitamente
1.21 MB
Come cambiare bobina d'accensione su VW GOLF III (1H1) - Guida alla sostituzione

Scarichi gratuitamente
1.62 MB
Come cambiare calotta spinterogeno su VW GOLF III (1H1) - Guida alla sostituzione

Scarichi gratuitamente
737.28 KB
Come cambiare flangia refrigerante su VW GOLF III (1H1) - Guida alla sostituzione

Scarichi gratuitamente
1.23 MB

Come cambiare pompa acqua & kit cinghia distribuzione su VW GOLF VI (5K1) - Guida alla sostituzione

Scarichi gratuitamente
6.25 MB
Come cambiare pompa acqua & kit cinghia distribuzione su VW Golf V Hatchback (1K1) - Guida alla sostituzione

Scarichi gratuitamente
10.07 MB
Come cambiare pompa acqua & kit cinghia distribuzione su VW Golf IV Hatchback (1J1) - Guida alla sostituzione

Scarichi gratuitamente
6.25 MB
Come cambiare pompa acqua & kit cinghia distribuzione su VW GOLF PLUS (5M1, 521) - Guida alla sostituzione

Scarichi gratuitamente
6.25 MB
Come cambiare pompa acqua su VW Golf 2 - Guida alla sostituzione

Scarichi gratuitamente
2.67 MB
Come cambiare pompa acqua & kit cinghia distribuzione su VW Golf IV Variant (1J5) - Guida alla sostituzione

Scarichi gratuitamente
6.25 MB

La Sua pagina del profilo è il Suo assistente personale

Annota le spese dell’auto, con registro e programma di sostituzione, salva materiali preferiti, appunti e documenti

Installi l'applicazione AUTODOC CLUB!

Il suo manager personale delle spese dell'auto, i consigli di manutenzione, i promemoria sui prossimi appuntamenti e intervalli di assistenza, manuali di riparazione fai da te: tutto questo sul suo smartphone.

Scansionare

Per scaricare l'app:

- scansioni il codice QR
- scaricare dall'App Store
- scaricare da Google Play

Cosa fare se il climatizzatore dell'auto non funziona bene

40K visualizzazioni

Pubblicato il: 05/08/2021
Come ripristinare un volante | I consigli di AUTODOC

37K visualizzazioni

Pubblicato il: 17/02/2022
Riparazione alternatore fai da te | I consigli di AUTODOC

360K visualizzazioni

Pubblicato il: 30/11/2022
TOP 8 degli errori commessi dai proprietari di auto | I consigli di AUTODOC

2M visualizzazioni

Pubblicato il: 09/12/2021
