Intervallo di sostituzione consigliato per la categoria di pezzi Kit pastiglie freno, Freno a disco : 30000 km.

Importante!

Questa procedura di sostituzione può essere usata per I vari passaggi possono variare leggermente a seconda della struttura dell'auto. :
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD, TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 … Visualizzare di più

Come sostituire pastiglie freno della parte anteriore su TOYOTA RAV4 II [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Pastiglie Freno per RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) e altri modelli TOYOTA

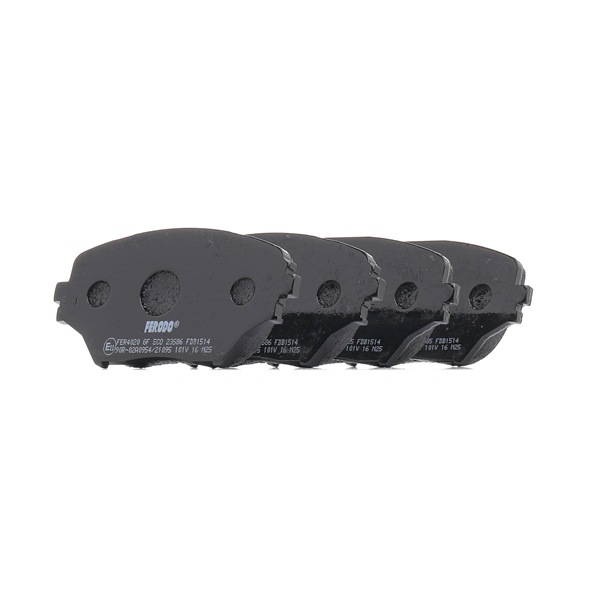

Kit pastiglie freno, Freno a disco

        Kit pastiglie freno, Freno a disco per TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_) Benzina (125 CV)

        Kit pastiglie freno, Freno a disco per TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_) Diesel (116 CV)

        Kit pastiglie freno, Freno a disco per TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD Benzina (152 CV)

        Kit pastiglie freno, Freno a disco per TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 Benzina (150 CV)

Sostituzione: pastiglie freni - Toyota RAV4 II. Attrezzi che sono necessari:

                        Spazzola metallica

                        Spazzola pulente in nylon

                        WD-40 spray lubrificante

                        Pulitore freni

                        Pasta antifischio per freni

                        Grasso ceramico

                        Chiave dinamometrica

                        Chiave combinate N°14

                        Chiave combinate N°17

                        Bussola nr. 14

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Arretratore per
pistoncini freni a disco

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: pastiglie freni - Toyota RAV4 II. Il consiglio di AUTODOC:

Eseguire la sostituzione delle pastiglie freno in kit completo per ogni asse. Questo renderà il processo di frenatura più efficiente.
La procedura di sostituzione è identica per entrambe le pastiglie freno sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - Toyota RAV4 II - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore.Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.

Passaggio 3

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 4

Sollevare l’auto.

Sostituzione: pastiglie freni - Toyota RAV4 II. Il consiglio di AUTODOC:

Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.

Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Toyota RAV4 II
Passaggio 6

Smonta le ruote.
Passaggio 7

Separa le pastiglie dei freni.Usa un piede di porco.
Passaggio 8

Pulisci gli elementi di fissaggio della pinza freno.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 9

Svitare gli elementi di fissaggio della pinza del freno.Utilizza una chiave combinata N°14.
Passaggio 10

Rimuovi i bulloni di fissaggio.
Passaggio 11

Rimuovere la pinza del freno.

Sostituzione: pastiglie freni - Toyota RAV4 II. Consiglio:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 12

Rimuovere le pastiglie del freno.

Sostituzione: pastiglie freni - Toyota RAV4 II. I professionisti raccomandano:

Misurare lo spessore del disco del freno. Al raggiungimento del suo limite di usura, il componente deve essere sostituito.
Passaggio 13

Pulire il sostegno pinza freno da sporco e polvere.Usa una spazzola metallica.Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: pastiglie freni - Toyota RAV4 II. Dopo aver applicato lo spray, attendere qualche minuto.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 14

Tratta con del prodotto la porzione di superficie in cui le pastiglie dei freni entrano in contatto con la pinza del freno.Usa una pasta antifischio.

AUTODOC raccomanda:

Prima di installare le pastiglie, assicurarsi che la superficie del disco sia pulita.
Passaggio 15

Installare le nuove pastiglie freni.
Passaggio 16

Trattare i pistoni delle pinze dei freni.Usare una spazzola pulente in nylon.Usa un pulitore freni.

Sostituzione: pastiglie freni - Toyota RAV4 II. Il consiglio di AUTODOC:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 17

Riavvolgere i pistoni delle pinze dei freni.Usa un arretratore per pistoncini freni a disco.
Passaggio 18

Montare la pinza del freno e fissarla.
Passaggio 19

Monta i bulloni di fissaggio.
Passaggio 20

Serra gli elementi di fissaggio della pinza del freno.Utilizza una chiave combinata N°17.Utilizza una chiave a bussola N°14.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 26 Nm.
Passaggio 21

Pulisci la sede di montaggio dei cerchioni della ruota.Usa una spazzola metallica.
Passaggio 22

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Utilizzare grasso ceramico.
Passaggio 23

Pulisci la superficie del disco freno.Usa un pulitore freni.

AUTODOC raccomanda:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 24

Installare la ruota.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Toyota RAV4 II
Passaggio 25

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 26

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 103 Nm.
Passaggio 27

Rimuovi i cric e i cunei.

AUTODOC raccomanda:

Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 28

Stringi il tappo del serbatoio del fluido dei freni.Chiudere il cofano.

Sostituzione: pastiglie freni - Toyota RAV4 II. Il consiglio degli esperti di AUTODOC:

Evita di frenare in modo brusco durante i primi 150-200 km dopo la sostituzione delle pastiglie freno.
