Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per I vari passaggi possono variare leggermente a seconda della struttura dell'auto. :
TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 1.8 (ZCA25_, ZCA26_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.0 D 4WD (CLA20_, CLA21_), TOYOTA RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) 2.4 4WD (ACA23, ACA22) … Visualizzare di più

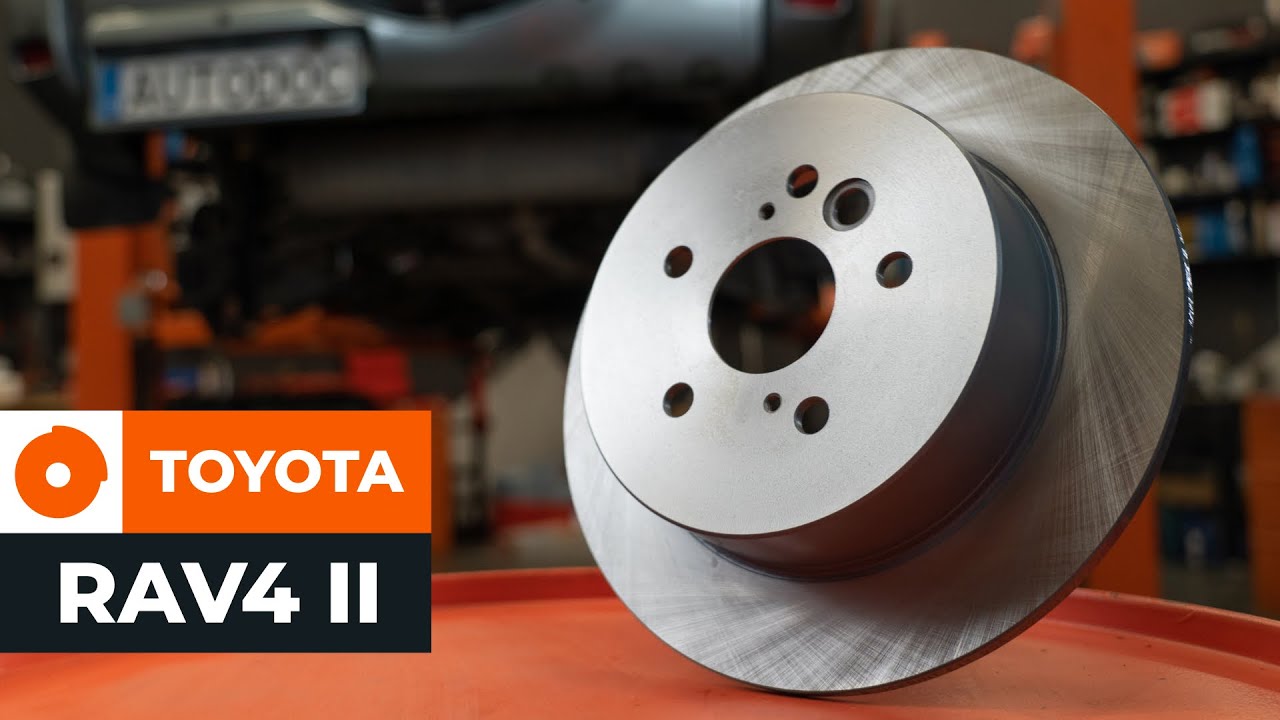

Come sostituire dischi freno della parte posteriore su TOYOTA RAV4 II [VIDEO TUTORIAL DI AUTODOC]

Come cambiare dischi freno della parte posteriore su Toyota RAV4 II - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Dischi Freno per RAV 4 II (CLA2_, XA2_, ZCA2_, ACA2_) e altri modelli TOYOTA

Disco freno

        Disco freno per RAV4 II SUV (XA20) Benzina (125 CV)

        Disco freno per RAV4 II SUV (XA20) Diesel (116 CV)

        Disco freno per RAV4 II SUV (XA20) Benzina (152 CV)

Attrezzi per montaggio dei Dischi Freno RAV4 II SUV (XA20)

Sostituzione: dischi freni - Toyota RAV4 II. Attrezzi che saranno necessari:

                        Spazzola metallica

                        Spazzola pulente in nylon

                        WD-40 spray lubrificante

                        Detergente spray multiuso

                        Pulitore freni

                        Pasta antifischio per freni

                        Grasso ceramico

                        Chiave dinamometrica

                        Bussola nr. 14

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Arretratore per
pistoncini freni a disco

                        Giravite piatto

                        Piede di porco

                        Martello

                        Cacciaspina

                        Cunei ruote

Acquistare utensili

AUTODOC raccomanda:

Sostituire i dischi dell'automobile Toyota RAV4 II in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Si prega di notare: tutti i lavori sulla vettura - Toyota RAV4 II - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.

Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 4

Sollevare l’auto.

Sostituzione: dischi freni - Toyota RAV4 II. Il consiglio di AUTODOC:
Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 5

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Toyota RAV4 II
Passaggio 6

Smonta le ruote.
Passaggio 7

Scollega la molla di ritenuta della pinza del freno. Usa un piede di porco.
Passaggio 8

Rimuovi le molle di ritenuta delle pastiglie dei freni. Usa un giravite piatto.
Passaggio 9

Pulire i perni di guida delle pastiglie dei freni. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 10

Rimuovere i perni di guida delle pastiglie dei freni. Usa un cacciaspina. Usa un martello.
Passaggio 11

Rimuovere le pastiglie del freno.
Passaggio 12

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13

Svitare gli elementi di fissaggio della pinza del freno. Utilizza una chiave a bussola N°14. Usa una chiave a cricchetto.
Passaggio 14

Rimuovere la pinza del freno.

Sostituzione: dischi freni - Toyota RAV4 II. Gli esperti di AUTODOC raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 15

Rimuovere il tappo di gomma. Usa un piede di porco.
Passaggio 16

Rilasciare il regolatore del freno di stazionamento. Usa un giravite piatto.
Passaggio 17

Rimuovere il disco del freno.
Passaggio 18

Pulisci il mozzo. Usa una spazzola metallica. Usa un detergente spray multiuso.

Passaggio 19

Tratta la superficie di contatto. Utilizzare grasso ceramico.
Passaggio 20

Installare il disco del freno.
Passaggio 21

Impostare il regolatore del freno di stazionamento nella posizione corretta. Usa un giravite piatto.
Passaggio 22

Installare il tappo di gomma. Usa un piede di porco.
Passaggio 23

Trattare i pistoni delle pinze dei freni. Usare una spazzola pulente in nylon. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Toyota RAV4 II. Dopo aver applicato lo spray, attendere qualche minuto.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 24

Riavvolgere i pistoni delle pinze dei freni. Usa un arretratore per pistoncini freni a disco.
Passaggio 25

Montare la pinza del freno e fissarla.
Passaggio 26

Serra gli elementi di fissaggio della pinza del freno. Utilizza una chiave a bussola N°14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 44 Nm.
Passaggio 27

Tratta con del prodotto la porzione di superficie in cui le pastiglie dei freni entrano in contatto con la pinza del freno. Usa una pasta antifischio.

AUTODOC raccomanda:
Prima di installare le pastiglie, assicurarsi che la superficie del disco sia pulita.
Passaggio 28

Installare le pastiglie del freno.
Passaggio 29

Installare i perni di guida delle pastiglie dei freni.
Passaggio 30

Installa le molle di ritenuta delle pastiglie dei freni. Usa un giravite piatto.
Passaggio 31

Installare la molla di fissaggio della pinza freno.
Passaggio 32

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.
Passaggio 33

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 34

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Toyota RAV4 II
Passaggio 35

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 36

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.
Passaggio 37

Rimuovi i cric e i cunei.

Sostituzione: dischi freni - Toyota RAV4 II. AUTODOC raccomanda:
Senza avviare il motore, premere il pedale del freno più volte finché non viene percepita una resistenza significativa.Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 38

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.
