Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ Classe C Sedan (W202) C 280 (202.028), MERCEDES-BENZ Classe C Sedan (W202) C 200 (202.020), MERCEDES-BENZ Classe C Sedan (W202) C 230 (202.023), MERCEDES-BENZ Classe C Sedan (W202) C 280 (202.029), MERCEDES-BENZ Classe C Sedan (W202) C 220 CDI (202.133), MERCEDES-BENZ Classe C Sedan (W202) C 200 CDI (202.134) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire dischi freno e pastiglie freno posteriori su MERCEDES W202 [TUTORIAL DI AUTODOC]

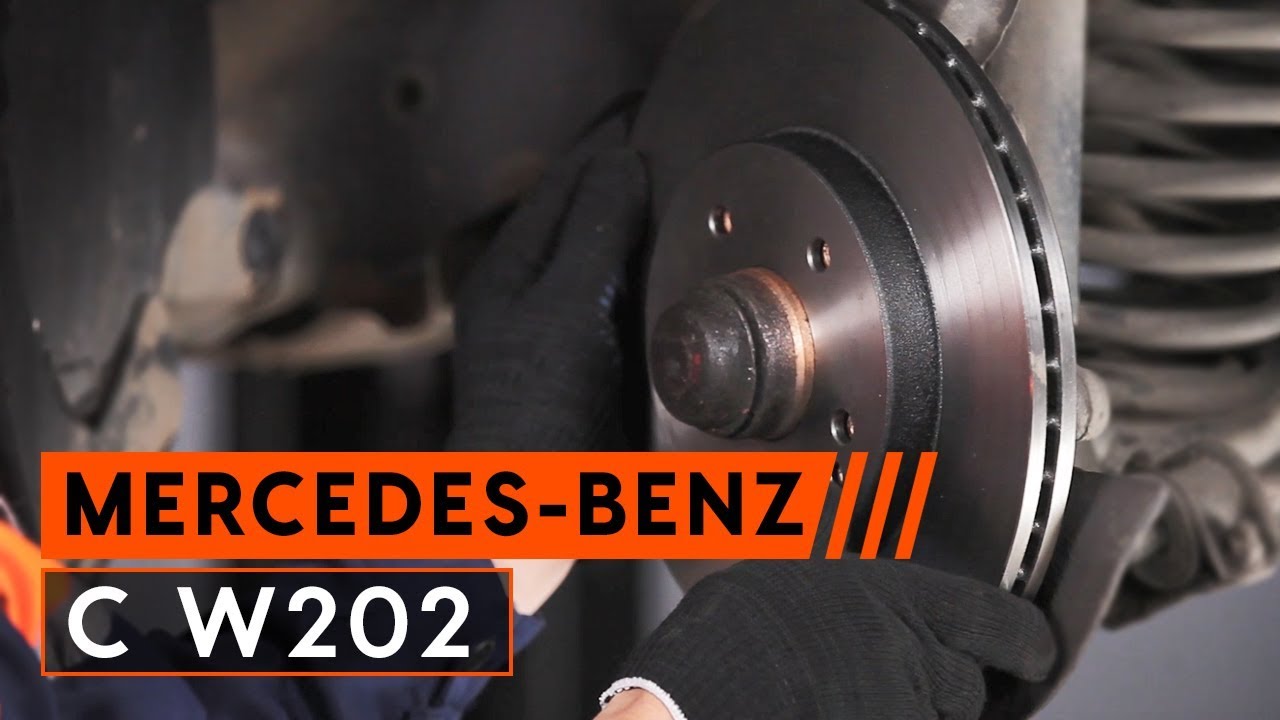

Come cambiare dischi freno della parte anteriore su Mercedes W202 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Dischi Freno per Classe C Sedan (W202) e altri modelli MERCEDES-BENZ

Disco freno

        Disco freno per Classe C Sedan (W202) Benzina (193 CV)

        Disco freno per Classe C Sedan (W202) Benzina (136 CV)

        Disco freno per Classe C Sedan (W202) Benzina (150 CV)

        Disco freno per Classe C Sedan (W202) Benzina (197 CV)

        Disco freno per Classe C Sedan (W202) Diesel (125 CV)

        Disco freno per Classe C Sedan (W202) Diesel (102 CV)

Attrezzi per montaggio dei Dischi Freno Classe C Sedan (W202)

Sostituzione: dischi freni - Mercedes W202. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso per perno guida della pinza freno

                        Grasso al rame

                        Sigillante

                        Chiave combinate N°15

                        Bussola nr. 13

                        Bussola nr. 19

                        Punta HEX n.H5

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Arretratore per
pistoncini freni a disco

                        Giravite Piatto

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: dischi freni - Mercedes W202. Il consiglio degli esperti di AUTODOC:

Sostituire i dischi dell'automobile Mercedes W202 in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Attenzione! Spegnere il motore prima di iniziare qualsiasi operazione – Mercedes W202.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: dischi freni - Mercedes W202. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 8

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 9

Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 10

Rimuovi i bulloni di fissaggio (2 pezzi).

Passaggio 11

Scollegare il sensore di usura delle pastiglie dei freni. Usa un giravite piatto.
Passaggio 12

Rimuovere la pinza del freno.

Sostituzione: dischi freni - Mercedes W202. Gli esperti di AUTODOC raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 13

Rimuovere le pastiglie del freno.
Passaggio 14

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 15

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 16

Rimuovi i bulloni di fissaggio (2 pezzi).

Passaggio 17

Rimuovere la staffa della pinza.
Passaggio 18

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 19

Svitare l'attacco del disco freno. Usa una chiave HEX N.H5. Usa una chiave a cricchetto.
Passaggio 20

Rimuovere il disco del freno.
Passaggio 21

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 22

Installare il disco del freno.
Passaggio 23

Serrare l'attacco del disco freno. Usa una chiave HEX N.H5. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 9 Nm.
Passaggio 24

Rimuovere i perni di guida dalla pinza del freno.

Passaggio 25

Pulisci i perni guida della pinza freno.
Passaggio 26

Tratta i perni guida della pinza del freno con il prodotto. Usa il grasso per il perno guida della pinza del freno.
Passaggio 27

Svita i perni guida.
Passaggio 28

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.
Passaggio 29

Tratta con del prodotto i bulloni di fissaggio. Utilizza un sigillante.
Passaggio 30

Installare il sostegno pinza freno.
Passaggio 31

Monta i bulloni di fissaggio (2 pezzi).

Passaggio 32

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 115 Nm.
Passaggio 33

Installare le pastiglie del freno.
Passaggio 34

Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Mercedes W202. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 35

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 36

Montare la pinza del freno e fissarla.
Passaggio 37

Monta i bulloni di fissaggio (2 pezzi).

Passaggio 38

Collegare il sensore di usura delle pastiglie dei freni. Usa un giravite piatto.
Passaggio 39

Serra gli elementi di fissaggio della pinza del freno. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 40

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 41

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: dischi freni - Mercedes W202. Gli esperti di AUTODOC raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 42

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Mercedes W202
Passaggio 43

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 44

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 45

Rimuovi i cric e i cunei.

Sostituzione: dischi freni - Mercedes W202. AUTODOC raccomanda:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 46

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.

AUTODOC raccomanda:
Mercedes W202 - Senza avviare il motore, premere più volte il pedale del freno finché non risulterà ben fermo.
