Intervallo di sostituzione consigliato per la categoria di pezzi Disco freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
AUDI A4 Avant (8E5, B6) 1.9 TDI, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 3.0 quattro, AUDI A4 Avant (8E5, B6) 2.4, AUDI A4 Avant (8E5, B6) 1.6, AUDI A4 Avant (8E5, B6) 2.0, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 3.0, AUDI A4 Avant (8E5, B6) 1.9 TDI, AUDI A4 Avant (8E5, B6) 2.4, AUDI A4 Avant (8E5, B6) 3.0, AUDI A4 Avant (8E5, B6) 3.0 quattro, AUDI A4 Avant (8E5, B6) 2.5 TDI quattro, AUDI A4 Avant (8E5, B6) 2.5 TDI, AUDI A4 Avant (8E5, B6) 1.9 TDI quattro, AUDI A4 Avant (8E5, B6) 2.0 FSI, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 1.8 T quattro, AUDI A4 Avant (8E5, B6) 2.5 TDI, AUDI A4 Avant (8E5, B6) 1.8 T, AUDI A4 Avant (8E5, B6) 1.8 T quattro … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire dischi freno anteriori su AUDI A4 B6 (8E5) [VIDEO TUTORIAL DI AUTODOC]

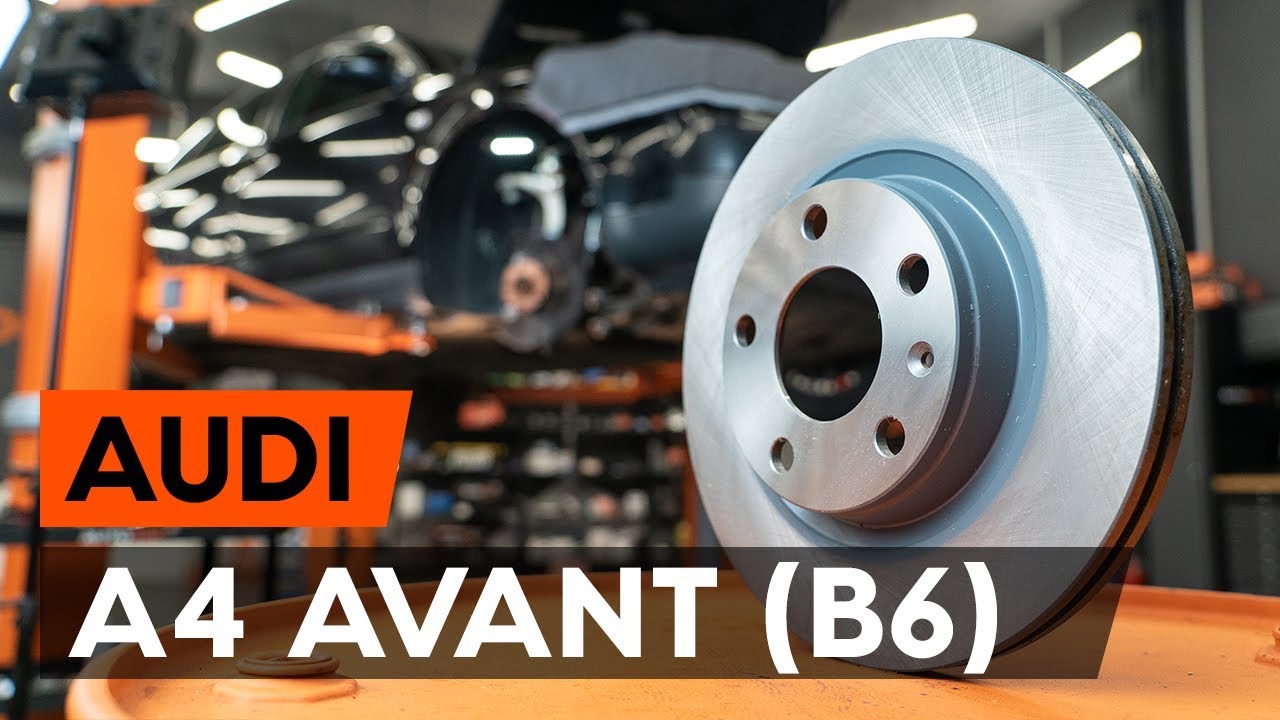

Come cambiare dischi freno della parte anteriore su Audi A4 B6 Avant - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Dischi Freno per A4 Avant (8E5, B6) e altri modelli AUDI

Disco freno

        Disco freno per AUDI A4 Avant (8E5, B6) 1.9 TDI quattro Diesel (130 CV)

        Disco freno per AUDI A4 Avant (8E5, B6) 2.4 Benzina (170 CV)

        Disco freno per AUDI A4 Avant (8E5, B6) 1.8 T Benzina (190 CV)

        Disco freno per AUDI A4 Avant (8E5, B6) 1.6 Benzina (102 CV)

        Disco freno per AUDI A4 Avant (8E5, B6) 2.0 FSI Benzina (150 CV)

        Disco freno per AUDI A4 Avant (8E5, B6) 2.5 TDI quattro Diesel (180 CV)

        Disco freno per AUDI A4 Avant (8E5, B6) 1.8 T quattro Benzina (190 CV)

        Disco freno per AUDI A4 Avant (8E5, B6) 2.0 Benzina (130 CV)

        Disco freno per AUDI A4 Avant (8E5, B6) 1.8 T Benzina (163 CV)

Sostituzione: dischi freni - Audi A4 B6 Avant. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Bussola nr. 21

                        Chiave combinate N°13

                        Chiave combinate N°15

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Arretratore per
pistoncini freni a disco

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: dischi freni - Audi A4 B6 Avant. Gli esperti di AUTODOC raccomandano:

Sostituire i dischi dell'automobile Audi A4 B6 Avant in kit completo per ogni asse. Indipendentemente dallo stato dei componenti. Questo renderà il processo di frenatura più uniforme.
La procedura di sostituzione è identica per entrambi i dischi freni sullo stesso asse.
Ogniqualvolta si cambiano i dischi del freno, sostituire anche le pastiglie del freno.
Si prega di notare: tutti i lavori sulla vettura - Audi A4 B6 Avant - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano vano motore. Svita il tappo del serbatoio del liquido dei freni.
Passaggio 2

Serra le ruote con i cunei.
Passaggio 3

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 4

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 5

Svita i bulloni delle ruote.

Sostituzione: dischi freni - Audi A4 B6 Avant. AUTODOC raccomanda:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 6

Smonta le ruote.
Passaggio 7

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8

Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°13. Utilizza una chiave combinata N°15.
Passaggio 9

Scollegare il sensore di usura delle pastiglie dei freni. Usa un piede di porco.

Fai attenzione!
Alcune auto non sono dotate di sensore di usura delle pastiglie freno.
Passaggio 10

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 11

Rimuovere la pinza del freno.

Sostituzione: dischi freni - Audi A4 B6 Avant. Il consiglio degli esperti di AUTODOC:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 12

Rimuovere le pastiglie del freno.
Passaggio 13

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°21. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 15

Rimuovere la staffa della pinza.
Passaggio 16

Estrarre l'anello di arresto. Usa un piede di porco.
Passaggio 17

Rimuovere il disco del freno.
Passaggio 18

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 19

Installare il disco del freno.
Passaggio 20

Installare l'anello di arresto.
Passaggio 21

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Audi A4 B6 Avant. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 22

Installare il sostegno pinza freno.
Passaggio 23

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 190 Nm.
Passaggio 24

Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.

Sostituzione: dischi freni - Audi A4 B6 Avant. Consiglio:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 25

Premere il pistone della pinza freno. Usa un arretratore per pistoncini freni a disco.
Passaggio 26

Installare le pastiglie del freno.
Passaggio 27

Montare la pinza del freno e fissarla. Utilizza una chiave combinata N°13. Utilizza una chiave combinata N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
Passaggio 28

Collegare il sensore di usura delle pastiglie dei freni.
Passaggio 29

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 30

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: dischi freni - Audi A4 B6 Avant. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 31

Installare la ruota.

Sostituzione: dischi freni - Audi A4 B6 Avant. Il consiglio di AUTODOC:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 32

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 33

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 34

Rimuovi i cric e i cunei.

Sostituzione: dischi freni - Audi A4 B6 Avant. AUTODOC raccomanda:
Controllare il livello di liquido freni nel serbatoio di espansione e ripristinarne il livello adeguato, se necessario.
Passaggio 35

Stringi il tappo del serbatoio del fluido dei freni. Chiudere il cofano.

AUTODOC raccomanda:
Audi A4 B6 Avant - Premere più volte il pedale del freno a motore spento finché non si avverte aumentare la resistenza.
