Importante!

Questa procedura di sostituzione può essere usata per:
RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0P, CR0P), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 (BR01, BR03, BR0E, CR0E), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V Hi-Flex (BR1U, CR1U), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR02, BR0J, BR11, CR02, CR0J, CR11), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR0R, BR1D, BR1L, CR0R), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR09, BR0T, CR09, CR0T), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR05, BR0B, BR0Y, BR15, BR1J, BR1M, BR1Y, CR0B,..., RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.4 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (C/BR0G, C/BR1G), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi (BR17, CR17), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V, RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 Ethanol (CR1U, BR1U), RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V GT (BR10, CR10) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

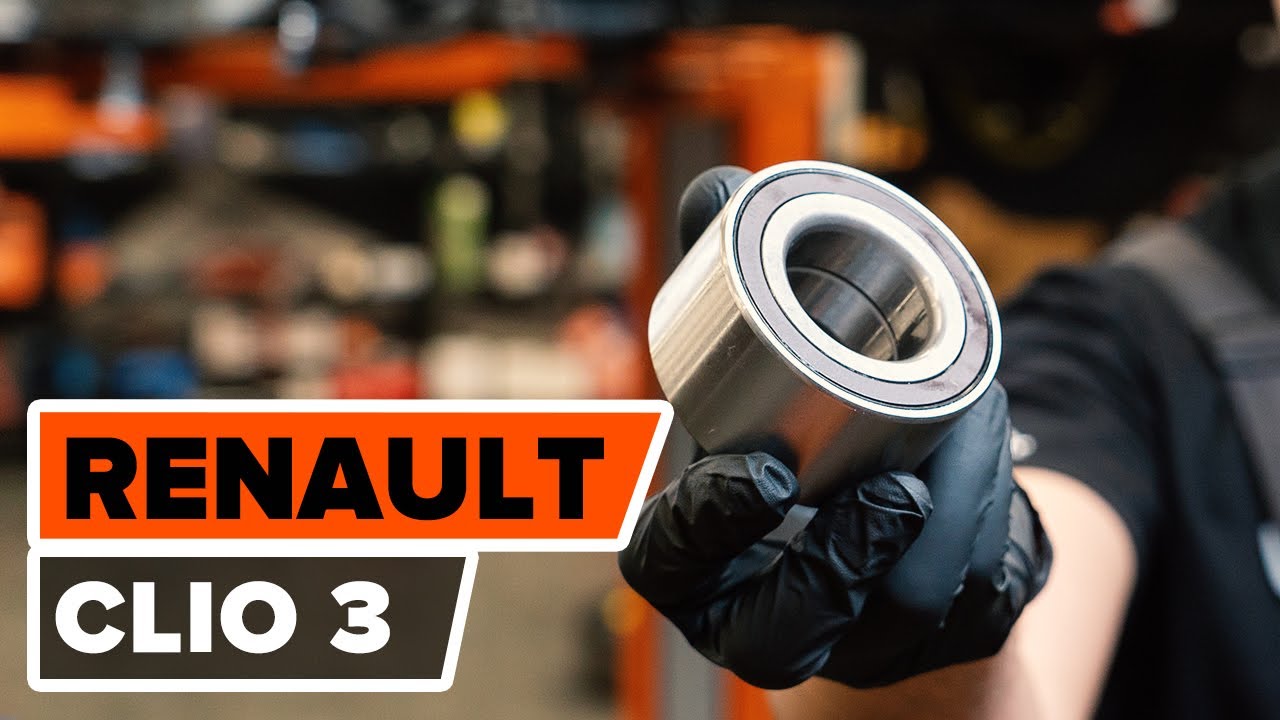

Come sostituire cuscinetto ruota anteriore su RENAULT CLIO 3 [VIDEO TUTORIAL DI AUTODOC]

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per Clio III Hatchback (BR0/1, CR0/1) e altri modelli RENAULT

Kit cuscinetto ruota

Cuscinetto ruota

Calotta, Cuscinetto ruota

        Kit cuscinetto ruota per RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 (BR01, BR03, BR0E, CR0E) Benzina (78 CV)

        Kit cuscinetto ruota per RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V (BR05, BR0B, BR0Y, BR15, BR1J, BR1M, BR1Y, CR0B,... Benzina (112 CV)

        Kit cuscinetto ruota per RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.6 16V GT (BR10, CR10) Benzina (128 CV)

        Kit cuscinetto ruota per RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V Benzina (103 CV)

        Kit cuscinetto ruota per RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi Diesel (64 CV)

        Kit cuscinetto ruota per RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.4 16V Benzina (98 CV)

        Kit cuscinetto ruota per RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.5 dCi Diesel (88 CV)

        Kit cuscinetto ruota per RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V (BR02, BR0J, BR11, CR02, CR0J, CR11) Benzina (75 CV)

        Kit cuscinetto ruota per RENAULT Clio III Hatchback (BR0/1, CR0/1) 1.2 16V Benzina (58 CV)

Sostituzione: сuscinetto ruota - Renault Clio 3. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°16

                        Chiave combinate N°18

                        Punta Torx T30

                        Bussola nr. 10

                        Bussola nr. 16

                        Bussola nr. 17

                        Bussola nr. 18

                        Bussola nr. 30

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Set di montaggio/smontaggio cuscinetti e boccole.

                        Chiave a cricchetto

                        Giramaschi

                        Martello

                        Cacciaspina

                        Scalpello piatto

                        Giravite Piatto

                        Pinze per anelli di sicurezza

                        Strumento per estrazione
clip

                        Estrattore universale a tre bracci

                        Estrattore giunto sferico

                        Separatore cuscinetti

                        Morsa (meccanica)

                        Piede di porco

                        Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - Renault Clio 3. Il consiglio degli esperti di AUTODOC:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Renault Clio 3.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - Renault Clio 3 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Pulire l'elemento di fissaggio del semiasse. Usa lo spray WD-40.
Passaggio 4

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 5

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 6

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Renault Clio 3
Passaggio 7

Smonta le ruote.
Passaggio 8

Scollegare il cablaggio del sensore ABS. Usa un piede di porco.
Passaggio 9

Svitare la staffa di fissaggio del tubo flessibile freno dal supporto di ammortizzazione. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 10

Scollegare la staffa di fissaggio del tubo flessibile del freno.
Passaggio 11

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 12

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 13

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 14

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: сuscinetto ruota - Renault Clio 3. Gli esperti di AUTODOC raccomandano:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 15

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 16

Svitare l'attacco del disco freno. Usa la chiave Torx T 30. Usa una chiave a cricchetto.
Passaggio 17

Rimuovere il disco del freno.
Passaggio 18

Rimuovi il parasassi del passaruota. Usa uno strumento per estrazione clip.
Passaggio 19

Scollegare il cablaggio del sensore ABS. Usa uno strumento per estrazione clip.
Passaggio 20

Scollega il connettore del sensore di velocità ABS.
Passaggio 21

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 22

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa un giramaschi.
Passaggio 23

Rimuovi i bulloni di fissaggio.
Passaggio 24

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 25

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 26

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 27

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota. Utilizza una chiave a bussola N°30. Usa una chiave a cricchetto.
Passaggio 28

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 29

Allenta l'elemento di fissaggio che collega il giunto sferico del braccio di controllo al fuso a snodo. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 30

Scollegare il giunto sferico dal fuso a snodo. Usa un piede di porco.
Passaggio 31

Scollega l'albero di trasmissione dal fuso a snodo.

Sostituzione: сuscinetto ruota - Renault Clio 3. AUTODOC raccomanda:

Assicurati che l'albero di trasmissione non sia scarico (quando l'auto è sollevata).
Passaggio 32

Rimuovi i bulloni di fissaggio.
Passaggio 33

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 34

Rimuovere il fuso a snodo insieme al mozzo.

Passaggio 35

Fissa il mozzo della ruota insieme al cuscinetto in una morsa da banco.
Passaggio 36

Pulisci gli elementi di fissaggio del sensore ABS. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 37

Scollegare il sensore ABS. Usa un giravite piatto.
Passaggio 38

Estrarre il mozzo della ruota dal fuso a snodo. Usa un cacciaspina. Usa un martello.
Passaggio 39

Rimuovere la gabbia interna del cuscinetto dal mozzo della ruota. Usa un estrattore universale a tre bracci. Usare un separatore cuscinetti.
Passaggio 40

Pulire l'anello di ritegno del cuscinetto del mozzo ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 41

Rimuovere l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza. Usa un giravite piatto.
Passaggio 42

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 43

Allenta la morsa ed estrai il mozzo della ruota insieme al cuscinetto.

Passaggio 44

Estrarre il cuscinetto del mozzo della ruota. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 45

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 46

Inserire il nuovo cuscinetto nel fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.

Sostituzione: сuscinetto ruota - Renault Clio 3. Il consiglio di AUTODOC:

Assicurati che il cuscinetto del mozzo della ruota sia posizionato correttamente. Evita un suo disallineamento.Smetti di pressare sulla superficie del cuscinetto subito dopo averla posizionata sulla sua sede di montaggio.
Passaggio 47

Installare l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 48

Tratta con del prodotto gli elementi di fissaggio del cuscinetto del mozzo ruota. Usa lo spray WD-40.
Passaggio 49

Installare il mozzo della ruota sul fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 50

Installa il fuso a snodo insieme al mozzo.

Passaggio 51

Collegare il sensore ABS.
Passaggio 52

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 53

Monta i bulloni di fissaggio.
Passaggio 54

Tratta con del prodotto le scanalature dell'albero di tramissione del giunto omocinetico. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 55

Montare l'albero di trasmissione.
Passaggio 56

Collega il giunto sferico al fuso a snodo.
Passaggio 57

Monta il bullone di fissaggio.
Passaggio 58

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa un giramaschi.
Passaggio 59

Collegare il gambo tirante al fuso a snodo.
Passaggio 60

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 61

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 105 Nm.
Passaggio 62

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 63

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.
Passaggio 64

Avvitare il dado dell'albero conduttore. Utilizza una chiave a bussola N°30. Usa una chiave a cricchetto.
Passaggio 65

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 66

Installare il disco del freno.
Passaggio 67

Serrare l'attacco del disco freno. Usa la chiave Torx T 30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 9 Nm.
Passaggio 68

Installa la pinza freno insieme alla sua staffa.
Passaggio 69

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 105 Nm.
Passaggio 70

Fissare la staffa di fissaggio del tubo flessibile freno.
Passaggio 71

Serrare la staffa di fissaggio del tubo flessibile freno sul supporto di ammortizzazione. Utilizza una chiave a bussola N°10. Usa una chiave a cricchetto.
Passaggio 72

Collegare il cablaggio del sensore ABS.
Passaggio 73

Collega il connettore del sensore di velocità ABS.
Passaggio 74

Installa i parasassi del passaruota alla loro sede di montaggio.
Passaggio 75

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Tratta con del prodotto gli elementi di fissaggio del giunto sferico. Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Usa il grasso al rame.

Passaggio 76

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 77

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: сuscinetto ruota - Renault Clio 3. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 78

Installare la ruota.

Sostituzione: сuscinetto ruota - Renault Clio 3. Gli esperti di AUTODOC raccomandano:

Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 79

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 80

Abbassare l'automobile.
Passaggio 81

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 280 Nm.
Passaggio 82

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 105 Nm.
Passaggio 83

Rimuovi i cric e i cunei.
