Come cambiare cuscinetto ruota della parte anteriore su Opel Astra H Caravan - Guida alla sostituzione
scaricamenti:
0
Visualizzazioni:
52
0
Utenti votati – 0
Importante!
Questa procedura di sostituzione può essere usata per:
OPEL Astra H Caravan (A04) 1.6 LPG (L35),
OPEL Astra H Caravan (A04) 1.4 LPG (L35),
OPEL Astra H Caravan (A04) 1.4 (L35),
OPEL Astra H Caravan (A04) 1.4 (L35),
OPEL Astra H Caravan (A04) 1.6 (L35),
OPEL Astra H Caravan (A04) 1.8 (L35),
OPEL Astra H Caravan (A04) 2.0 Turbo (L35),
OPEL Astra H Caravan (A04) 2.0 Turbo (L35),
OPEL Astra H Caravan (A04) 1.7 CDTI (L35),
OPEL Astra H Caravan (A04) 1.7 CDTI (L35),
OPEL Astra H Caravan (A04) 1.9 CDTI (L35),
OPEL Astra H Caravan (A04) 1.9 CDTI 16V (L35),
OPEL Astra H Caravan (A04) 1.9 CDTI (L35),
OPEL Astra H Caravan (A04) 1.9 CDTI (L35),
OPEL Astra H Caravan (A04) 1.8 (L35),
OPEL Astra H Caravan (A04) 1.6 Turbo (L35),
OPEL Astra H Caravan (A04) 1.6 (L35),
OPEL Astra H Caravan (A04) 1.7 CDTI (L35),
OPEL Astra H Caravan (A04) 1.7 CDTI (L35)
…
Visualizzare di più
I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

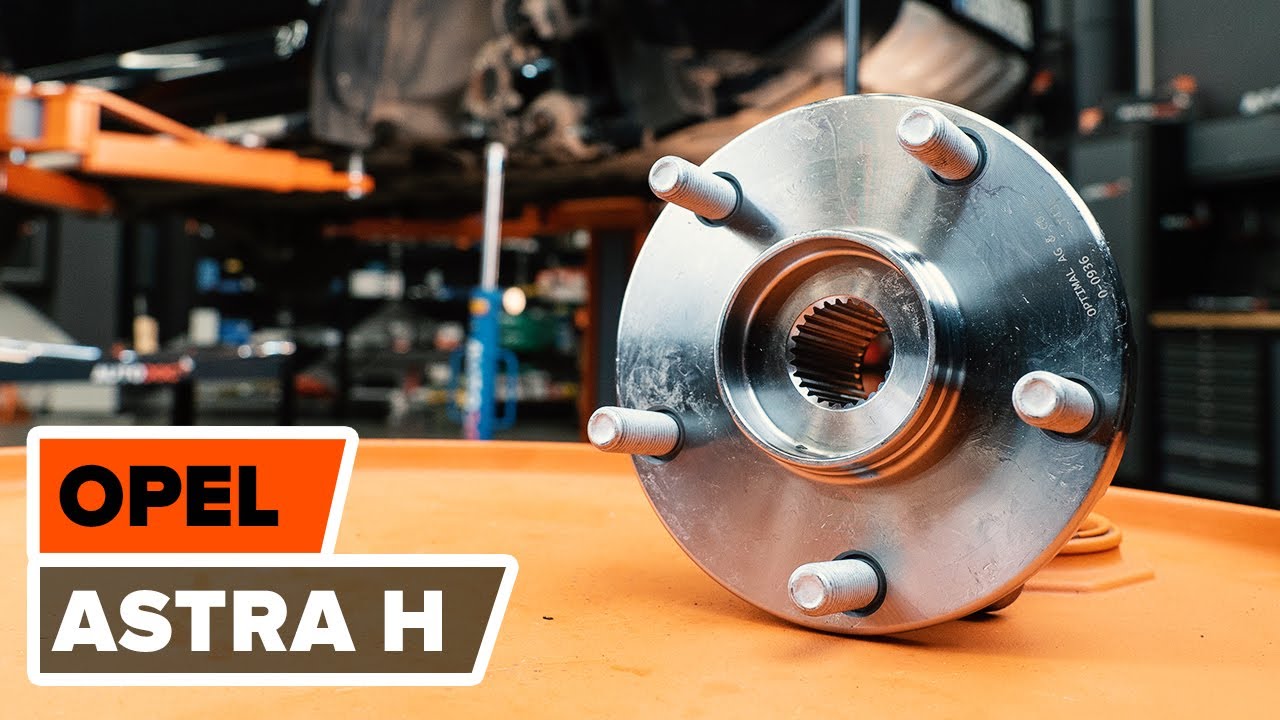

Come sostituire cuscinetto mozzo ruota anteriore su OPEL ASTRA H [TUTORIAL]
Tutte le parti che è necessario sostituire – Cuscinetto Ruota per Astra H Caravan (A04) e altri modelli OPEL
Sostituzione: сuscinetto ruota - Opel Astra H Caravan. Gli esperti di AUTODOC raccomandano:
Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Opel Astra H Caravan.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.
Sostituzione: сuscinetto ruota - Opel Astra H Caravan. Sequenza raccomandata delle fasi:
Passaggio 1
Serra le ruote con i cunei.
Passaggio 2
Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3
Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4
Svita i bulloni delle ruote.
AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Opel Astra H Caravan
Passaggio 5
Smonta le ruote.
Passaggio 6
Pulisci gli elementi di
fissaggio del supporto pinza
freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7
Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 8
Rimuovi i bulloni di fissaggio (2 pezzi).
Passaggio 9
Rimuovi la pinza freno
insieme alla sua staffa.
Sostituzione: сuscinetto ruota - Opel Astra H Caravan. AUTODOC raccomanda:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della
pinza freno, il perno guida
della pinza freno e i
parapolveri. Puliscili.
Sostituiscili, se necessario.
Passaggio 10
Scollegare il cablaggio del sensore ABS. Usa un giravite piatto.
Passaggio 11
Scollega il connettore del sensore di velocità ABS.
Passaggio 12
Rimuovere la staffa supporto del cablaggio ABS.
Passaggio 13
Pulire l'elemento di fissaggio del disco del freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14
Svitare l'attacco del disco freno. Usa una chiave HEX N.H5. Usa una chiave a cricchetto.
Passaggio 15
Rimuovere il disco del freno.
Passaggio 16
Rimuovere il cappuccio di protezione del cuscinetto del mozzo. Usa un piede di porco. Usa un martello di gomma.
Passaggio 17
Svita gli elementi di fissaggio
che collegano l'albero di
trasmissione al mozzo della
ruota. Utilizza una chiave a bussola N°32. Usa una chiave a cricchetto.
Passaggio 18
Smontare l'albero conduttore dal mozzo della ruota. Usa un martello di gomma.
Passaggio 19
Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 20
Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 21
Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 22
Svitare i bulloni del mozzo della ruota. Utilizza una chiave a bussola N°E18. Usa una chiave a cricchetto.
Passaggio 23
Rimuovere il mozzo integralmente con il cuscinetto, in quanto essi costituiscono un blocco non smontabile.
Passaggio 24
Pulisci le scanalature del
giunto omocinetico
dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 25
Installare il nuovo mozzo della ruota insieme al rispettivo cuscinetto.
Passaggio 26
Installa l'albero di trasmissione all'interno del mozzo della ruota.
Passaggio 27
Stringere i bulloni del mozzo della ruota. Utilizza una chiave a bussola N°E18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
+45°
AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 28
Collega il connettore del sensore di velocità ABS.
Passaggio 29
Serra il dado dell'albero di
trasmissione. Utilizza una chiave a bussola N°32. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 250 Nm.
Passaggio 30
Installare il cappuccio di protezione del cuscinetto del mozzo. Usa un piede di porco. Usa un martello di gomma.
Passaggio 31
Collegare il gambo tirante al fuso a snodo.
Passaggio 32
Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 30 Nm.
+90°
AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 33
Installare il disco del freno.
Passaggio 34
Serrare l'attacco del disco freno. Usa una chiave HEX N.H5. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 7 Nm.
Passaggio 35
Pulisci le sedi di montaggio
della pinza e la sua staffa. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 36
Installa la pinza freno
insieme alla sua staffa.
Passaggio 37
Monta i bulloni di fissaggio (2 pezzi).
Passaggio 38
Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 100 Nm.
Passaggio 39
Installare la staffa di fissaggio del tubo flessibile del freno e del cavo ABS.
Passaggio 40
Collegare il cablaggio del sensore ABS.
Passaggio 41
Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Usa il grasso al rame.
Passaggio 42
Tratta la superfice nella
quale il disco freno fa
contatto con il cerchione
della ruota. Usa il grasso al rame.
Passaggio 43
Pulisci la superficie del
disco freno. Usa un pulitore freni.
AUTODOC raccomanda:
Sostituzione: сuscinetto ruota - Opel Astra H Caravan. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 44
Installare la ruota.
Sostituzione: сuscinetto ruota - Opel Astra H Caravan. Il consiglio di AUTODOC:
Per evitare incidenti, tieni
la ruota sollevata quando
avviti i bulloni di serraggio.
Passaggio 45
Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 46
Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 47
Rimuovi i cric e i cunei.
