Importante!

Questa procedura di sostituzione può essere usata per:
HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

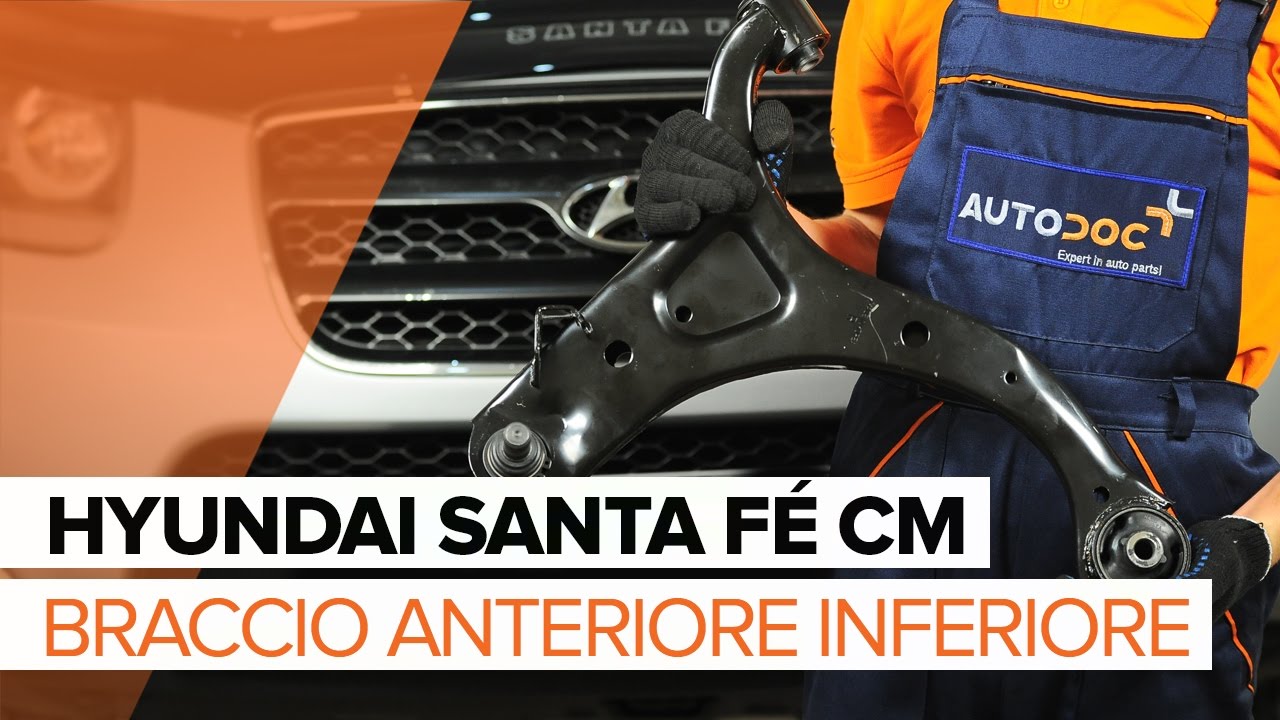

Come sostituire il braccio anteriore inferiore su HYUNDAI SANTA FÉ CM [TUTORIAL]

Tutte le parti che è necessario sostituire – Braccio Oscillante per SANTA FÉ II (CM) e altri modelli HYUNDAI

Braccio oscillante, Sospensione ruota

Kit braccio oscillante, Sospensione ruota

        Braccio oscillante, Sospensione ruota per HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4 Diesel (155 CV)

        Braccio oscillante, Sospensione ruota per HYUNDAI SANTA FÉ II (CM) 2.2 CRDi Diesel (139 CV)

        Braccio oscillante, Sospensione ruota per HYUNDAI SANTA FÉ II (CM) 2.2 CRDi 4x4 Diesel (139 CV)

        Braccio oscillante, Sospensione ruota per HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS Diesel (150 CV)

        Braccio oscillante, Sospensione ruota per HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS 4x4 Diesel (150 CV)

        Braccio oscillante, Sospensione ruota per HYUNDAI SANTA FÉ II (CM) 2.2 CRDi Diesel (155 CV)

Sostituzione: braccio inferiore anteriore - Hyundai Santa Fe CM. Attrezzi che potrebbero essere necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°19

                        Bussola nr. 18

                        Bussola nr. 19

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Martello

                        Cacciaspina

                        Piede di porco

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Hyundai Santa Fe CM. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Si prega di notare: tutti i lavori sulla vettura - Hyundai Santa Fe CM - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Hyundai Santa Fe CM
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 7

Svitare il perno che fissa il giunto sferico al fuso a snodo.Utilizza una chiave combinata N°19.Utilizza una chiave a bussola N°18.Usa una chiave a cricchetto.
Passaggio 8

Rimuovi i bulloni di fissaggio.Usa un cacciaspina.Usa un martello.

Passaggio 9

Svita l'elemento di fissaggio anteriore del braccio.Utilizza una chiave combinata N°19.Utilizza una chiave a bussola N°19.Usa una chiave a cricchetto.
Passaggio 10

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio.Utilizza una chiave combinata N°19.Utilizza una chiave a bussola N°19.Usa una chiave a cricchetto.
Passaggio 11

Scollegare il giunto sferico dal fuso a snodo.Usa un martello.

Passaggio 12

Rimuovi l'elemento di fissaggio posteriore del braccio di sospensione.
Passaggio 13

Rimuovi l'elemento di fissaggio frontale del braccio di sospensione.

Passaggio 14

Rimuovere il braccio.Usa un piede di porco.
Passaggio 15

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 16

Installare il nuovo braccio.Usa un piede di porco.

Sostituzione: braccio inferiore anteriore - Hyundai Santa Fe CM. Gli esperti di AUTODOC raccomandano:

Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 17

Installa gli elementi di fissaggio del braccio di sospensione.
Passaggio 18

Collega il giunto sferico al fuso a snodo.Usa un martello.
Passaggio 19

Monta il bullone di fissaggio.Usa un martello.
Passaggio 20

Avvita gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo.Utilizza una chiave combinata N°19.Utilizza una chiave a bussola N°18.Usa una chiave a cricchetto.

Passaggio 21

Serrare l'elemento di fissaggio che collega il giunto sferico al fuso a snodo dello sterzo.Utilizza una chiave combinata N°19.Utilizza una chiave a bussola N°18.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 73 Nm.
Passaggio 22

Puntellare il braccio.Usa un cric idraulico per trasmissione.
Passaggio 23

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio.Utilizza una chiave combinata N°19.Utilizza una chiave a bussola N°19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 93 Nm.
Passaggio 24

Stringi gli elementi di fissaggio posteriore collegando il braccio al telaio.Utilizza una chiave combinata N°19.Utilizza una chiave a bussola N°19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 93 Nm.
Passaggio 25

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:

Sostituzione: braccio inferiore anteriore - Hyundai Santa Fe CM. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 26

Tratta tutti gli snodi del braccio.Usa il grasso al rame.

Passaggio 27

Pulisci la sede di montaggio dei cerchioni della ruota.Usa una spazzola metallica.

Passaggio 28

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Usa il grasso al rame.

AUTODOC raccomanda:

Sostituzione: braccio inferiore anteriore - Hyundai Santa Fe CM. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 29

Pulisci la superficie del disco freno.Usa un pulitore freni.

Sostituzione: braccio inferiore anteriore - Hyundai Santa Fe CM. Il consiglio di AUTODOC:

Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 30

Installare la ruota.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Hyundai Santa Fe CM
Passaggio 31

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 32

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.21.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 33

Rimuovi i cric e i cunei.
