Importante!

Questa procedura di sostituzione può essere usata per:
HYUNDAI SANTA FÉ II (CM) 2.7, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS, HYUNDAI SANTA FÉ II (CM) 2.2 CRDi, HYUNDAI SANTA FÉ II (CM) 3.5, HYUNDAI SANTA FÉ II (CM) 2.0 CRDi, HYUNDAI SANTA FÉ II (CM) 2.4 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

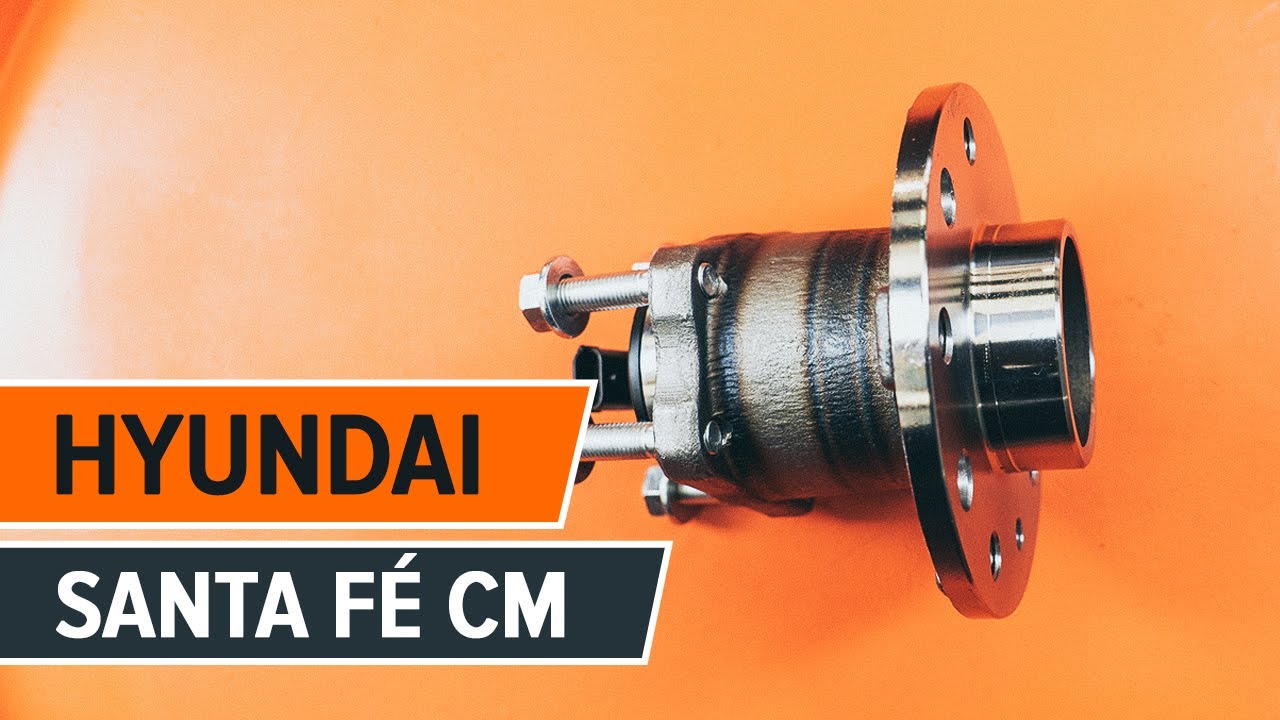

Come sostituire cuscinetto mozzo ruota posteriore su HYUNDAI SANTA FÉ CM [TUTORIAL]

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per SANTA FÉ II (CM) e altri modelli HYUNDAI

Kit cuscinetto ruota

Cuscinetto ruota

        Kit cuscinetto ruota per HYUNDAI SANTA FÉ II (CM) 2.2 CRDi GLS Diesel (150 CV)

        Kit cuscinetto ruota per HYUNDAI SANTA FÉ II (CM) 2.0 CRDi Diesel (150 CV)

        Kit cuscinetto ruota per HYUNDAI SANTA FÉ II (CM) 2.2 CRDi Diesel (197 CV)

        Kit cuscinetto ruota per HYUNDAI SANTA FÉ II (CM) 2.4 Benzina (174 CV)

        Kit cuscinetto ruota per HYUNDAI SANTA FÉ II (CM) 3.5 Benzina (280 CV)

        Kit cuscinetto ruota per HYUNDAI SANTA FÉ II (CM) 2.7 Benzina (170 CV)

        Kit cuscinetto ruota per HYUNDAI SANTA FÉ II (CM) 2.2 CRDi Diesel (139 CV)

        Kit cuscinetto ruota per HYUNDAI SANTA FÉ II (CM) 2.7 V6 GLS Benzina (189 CV)

Sostituzione: сuscinetto ruota - Hyundai Santa Fe CM. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Detergente spray multiuso

                        Spray per dispositivi elettronici

                        Grasso al rame

                        Chiave dinamometrica

                        Bussola nr. 14

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Giravite phillips

                        Cunei ruote

Acquistare utensili

AUTODOC raccomanda:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Hyundai Santa Fe CM.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - Hyundai Santa Fe CM - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 3

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Hyundai Santa Fe CM
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 7

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°14. Usa una chiave a cricchetto.
Passaggio 8

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: сuscinetto ruota - Hyundai Santa Fe CM. Il consiglio di AUTODOC:

Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 9

Pulisci gli elementi di fissaggio del disco freno. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 10

Svitare i bulloni di fissaggio del disco del freno e rimuoverlo. Usa un cacciavite Phillips.
Passaggio 11

Scollega il connettore del sensore di velocità ABS.
Passaggio 12

Svitare l'elemento di fissaggio che collega il cuscinetto del mozzo della ruota al fuso a snodo. Utilizza una chiave a bussola N°14. Usa una chiave a cricchetto.
Passaggio 13

Rimuovi i bulloni di fissaggio.

Passaggio 14

Rimuovere il mozzo integralmente con il cuscinetto, in quanto essi costituiscono un blocco non smontabile.
Passaggio 15

Pulire la sede di montaggio del mozzo della ruota. Usa un detergente spray multiuso.

Passaggio 16

Installare il nuovo mozzo della ruota insieme al cuscinetto.
Passaggio 17

Rimuovi i bulloni di fissaggio.

Passaggio 18

Serra l'elemento di fissaggio del cuscinetto del mozzo ruota. Utilizza una chiave a bussola N°14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 85 Nm.
Passaggio 19

Applicare un prodotto trattante sul connettore del sensore ABS. Usa il grasso al silicone.

Passaggio 20

Collega il connettore del sensore di velocità ABS.
Passaggio 21

Installare il nuovo disco freno sul mozzo e avvitare i bulloni di montaggio. Usa un cacciavite Phillips.
Passaggio 22

Installa la pinza freno insieme alla sua staffa.
Passaggio 23

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 80 Nm.
Passaggio 24

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.

Passaggio 25

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 26

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: сuscinetto ruota - Hyundai Santa Fe CM. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 27

Installare la ruota.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Hyundai Santa Fe CM
Passaggio 28

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 29

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 108 Nm.
Passaggio 30

Rimuovi i cric e i cunei.
