Importante!

Questa procedura di sostituzione può essere usata per:
FIAT PUNTO (188) 1.2 16V 80 (188.233, .235, .253, .255, .333, .353, .639,..., FIAT PUNTO (188) 1.8 130 HGT (188.738, .718), FIAT PUNTO (188) 1.9 JTD 80 (188.237, .257, .337, .357), FIAT PUNTO (188) 1.9 DS 60 (188.031, .051, .231, .251), FIAT PUNTO (188) 1.9 JTD, FIAT PUNTO (188) 1.3 JTD 16V, FIAT PUNTO (188) 1.4, FIAT PUNTO (188) 1.2 Natural Power, FIAT PUNTO (188) 1.9 JTD, FIAT PUNTO (188) 1.2 Bifuel, FIAT PUNTO (188) 1.4 (188AXM1A, 188BXM1A), FIAT PUNTO (188) 1.2 Bipower (188BXA1A), FIAT PUNTO (188) 1.2 Natural Power (188BXA1A) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

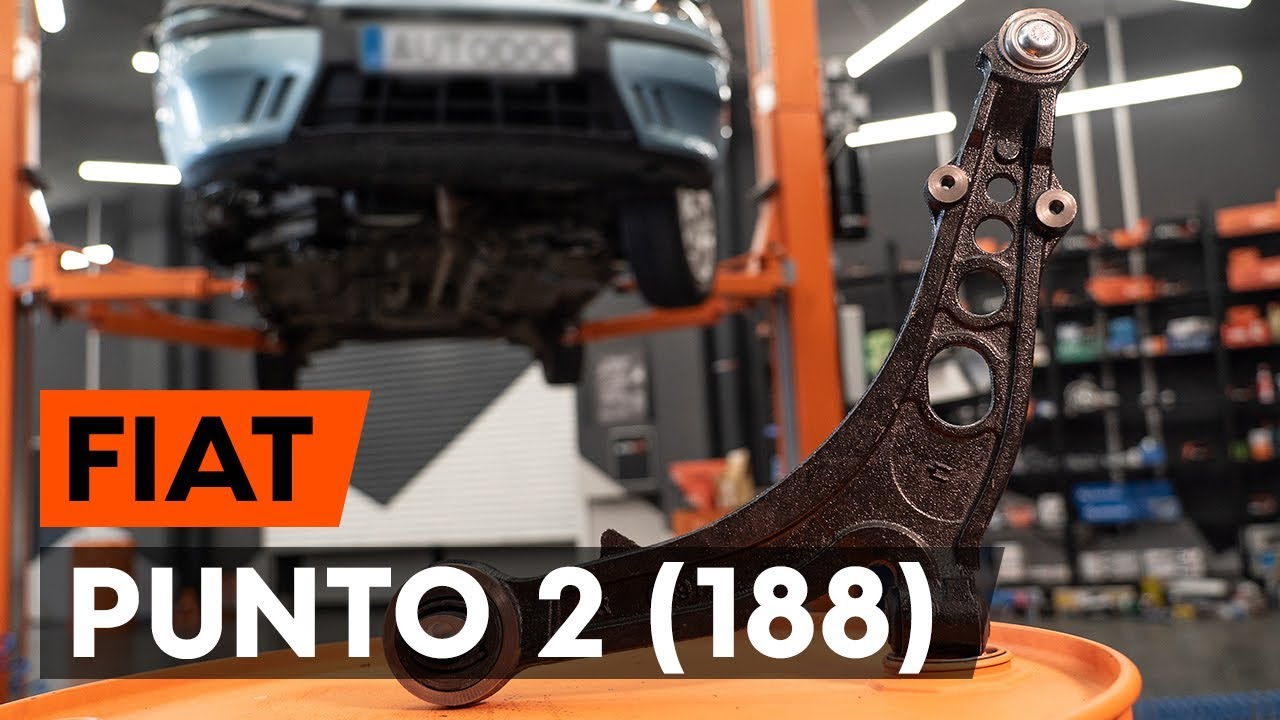

Come sostituire braccio oscillante anteriore su FIAT PUNTO 2 (188) [AUTODOC]

Come cambiare braccio inferiore anteriore su Fiat Punto 188 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccetti oscillanti per PUNTO (188) e altri modelli FIAT

Prodotti alternativi

Braccio oscillante, sospensione ruota

Attrezzi per montaggio dei Braccetti oscillanti Punto II Hatchback (188)

Sostituzione: braccio inferiore anteriore - Fiat Punto 188. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Chiave combinate N°13

                      Chiave combinate N°18

                      Bussola nr. 13

                      Bussola nr. 18

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Giramaschi

                      Piede di porco

                      Cric idraulico per trasmissione

                      Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Fiat Punto 188. Il consiglio di AUTODOC:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Si prega di notare: tutti i lavori sulla vettura - Fiat Punto 188 - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Fiat Punto 188
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Fiat Punto 188. Dopo aver applicato lo spray, attendere qualche minuto.Indossa degli occhiali di protezione.
Passaggio 7

Svita l'elemento di fissaggio che collega la barra stabilizzatrice al braccio di sospensione. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 8

Rimuovi le staffe di supporto della boccola dello stabilizzatore. Usa un piede di porco.
Passaggio 9

Svita i bulloni di serraggio della staffa che collega la barra stabilizzatrice alla carrozzeria dell'auto. Utilizza una chiave a bussola N°13.
Passaggio 10

Scollega la barra stabilizzatrice dal braccio di sospensione.
Passaggio 11

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave a bussola N°13. Utilizza una chiave combinata N°13.
Passaggio 12

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 13

Svita l'elemento di fissaggio posteriore del braccio. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 14

Rimuovi i bulloni di fissaggio.
Passaggio 15

Rimuovere il braccio. Usa un piede di porco.
Passaggio 16

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 17

Installare il nuovo braccio. Usa un piede di porco.

Sostituzione: braccio inferiore anteriore - Fiat Punto 188. Il consiglio degli esperti di AUTODOC:
Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 18

Monta i bulloni di fissaggio.
Passaggio 19

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°13. Utilizza una chiave combinata N°13.
Passaggio 20

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 21

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 22

Serra gli elementi di fissaggio posteriori del braccio di controllo. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 23

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°13. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 32 Nm.
Passaggio 24

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Fiat Punto 188 - Non abbassare il cric di trasmissione in modo brusco per evitare di danneggiare i componenti e i meccanismi dell'auto.
Passaggio 25

Connetti la barra stabilizzatrice al braccio di sospensione.
Passaggio 26

Avvita l'elemento di fissaggio della staffa che collega la barra stabilizzatrice alla carrozzeria dell'auto. Utilizza una chiave a bussola N°13.
Passaggio 27

Puntellare il braccio. Usa un cric idraulico per trasmissione.

Passaggio 28

Installe le staffe di supporto della boccola dello stabilizzatore. Usa un piede di porco.

Passaggio 29

Avvita l'elemento di fissaggio che collega la barra stabilizzatrice al braccio di controllo. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.

Passaggio 30

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Fiat Punto 188. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 31

Serra gli elementi di fissaggio della staffa che collegano la barra stabilizzatrice al braccio di sospensione. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 32

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 33

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 34

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Fiat Punto 188. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 35

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Fiat Punto 188
Passaggio 36

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 37

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 86 Nm.
Passaggio 38

Rimuovi i cric e i cunei.
