Importante!

Questa procedura di sostituzione può essere usata per:
FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.3 i, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.3 i, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.25 i 16V, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.8 D, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.4 i 16V, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.6 16V Sport, FORD Fiesta Mk4 Hatchback (JAS, JBS) 1.8 DI, FORD Puma Hatchback 1.7 16V, FORD Puma Hatchback 1.4 16V, FORD Puma Hatchback 1.6 16V … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

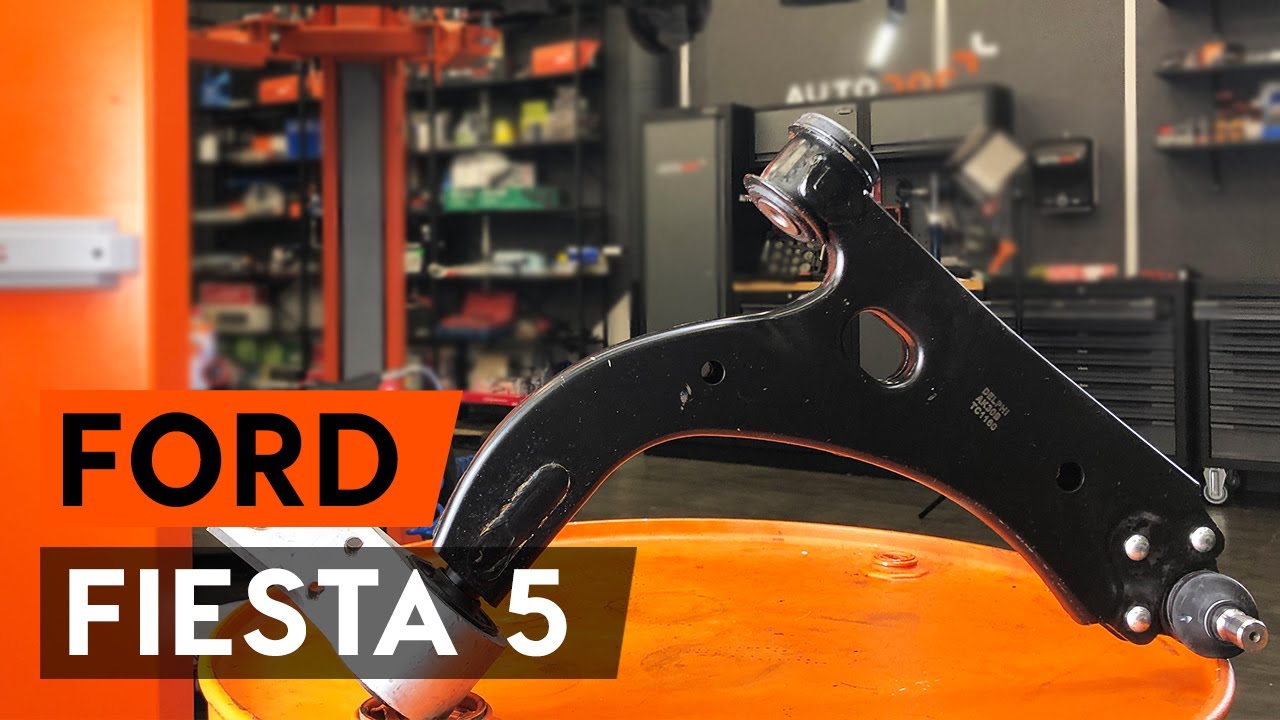

Come sostituire braccio oscillante anteriore su FORD FIESTA V JH, JD [VIDEO TUTORIAL DI AUTODOC]

Come cambiare braccio inferiore anteriore su Ford Fiesta V JH JD - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccetti oscillanti per Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3) e altri modelli FORD

Prodotti alternativi

Braccio oscillante, sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

Attrezzi per montaggio dei Braccetti oscillanti Fiesta Mk5 Hatchback (JH1, JD1, JH3, JD3)

Sostituzione: braccio inferiore anteriore - Ford Fiesta V JH JD. Attrezzi che saranno necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Chiave combinate N°18

                      Bussola nr. 13

                      Bussola nr. 15

                      Bussola nr. 18

                      Punta Torx T50

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Giramaschi

                      Martello di gomma

                      Piede di porco

                      Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Ford Fiesta V JH JD. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - Ford Fiesta V JH JD. Procedere come segue:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: braccio inferiore anteriore - Ford Fiesta V JH JD. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Ford Fiesta V JH JD. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 7

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave a bussola N°15. Usa la chiave Torx T50. Usa una chiave a cricchetto.
Passaggio 8

Rimuovi i bulloni di fissaggio.
Passaggio 9

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave a bussola N°13. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 10

Rimuovi l'elemento di fissaggio posteriore del braccio di sospensione.
Passaggio 11

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°15. Usa un giramaschi.
Passaggio 12

Scollegare il braccio inferiore dal fuso a snodo.
Passaggio 13

Rimuovi l'elemento di fissaggio frontale del braccio di sospensione.
Passaggio 14

Rimuovere il braccio. Usa un piede di porco.
Passaggio 15

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 16

Installare il nuovo braccio. Usa un piede di porco. Usa un martello di gomma.

Sostituzione: braccio inferiore anteriore - Ford Fiesta V JH JD. AUTODOC raccomanda:
Durante il montaggio usare solo bulloni e dadi nuovi.Non danneggiare la guaina del rallino.
Passaggio 17

Installa gli elementi di fissaggio del braccio di sospensione. Utilizza una chiave a bussola N°13. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 18

Collegare il braccio inferiore al fuso a snodo.
Passaggio 19

Monta il bullone di fissaggio.
Passaggio 20

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 21

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°15. Usa la chiave Torx T50. Usa una chiave a cricchetto.
Passaggio 22

Avvita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°15. Usa un giramaschi.
Passaggio 23

Serra gli elementi di fissaggio posteriori del braccio di controllo. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 24

Serra gli elementi di fissaggio posteriori del braccio di controllo. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 80 Nm. +55°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 25

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 80 Nm. +55°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 26

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°15. Usa la chiave Torx T50. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 48 Nm.
Passaggio 27

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Ford Fiesta V JH JD. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 28

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 29

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 30

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: braccio inferiore anteriore - Ford Fiesta V JH JD. Il consiglio di AUTODOC:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 31

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Ford Fiesta V JH JD
Passaggio 32

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 33

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 95 Nm.
Passaggio 34

Rimuovi i cric e i cunei.
