Importante!

Questa procedura di sostituzione può essere usata per:
AUDI A3 Sportback (8PA) 2.0 TDI, AUDI A3 Sportback (8PA) 2.0 TDI quattro, AUDI A3 Sportback (8PA) 1.8 TFSI quattro, AUDI A3 Sportback (8PA) 2.0 TDI 16V quattro, AUDI A3 Sportback (8PA) RS3 quattro, AUDI A3 Sportback (8PA) 1.8 FSI, AUDI A3 Sportback (8PA) 1.6 TDI, AUDI A3 Sportback (8PA) 1.6 TDI, AUDI A3 Sportback (8PA) S3 quattro, AUDI A3 Sportback (8PA) 1.6, AUDI A3 Sportback (8PA) 1.9 TDI, AUDI A3 Sportback (8PA) 1.6 FSI, AUDI A3 Sportback (8PA) 2.0 FSI, AUDI A3 Sportback (8PA) 3.2 V6 quattro, AUDI A3 Sportback (8PA) 2.0 TDI 16V, AUDI A3 Sportback (8PA) 1.6 E-Power, AUDI A3 Sportback (8PA) 2.0 TDI, AUDI A3 Sportback (8PA) 2.0 TDI quattro, AUDI A3 Sportback (8PA) 2.0 TFSI, AUDI A3 Sportback (8PA) 1.8 TFSI, AUDI A3 Sportback (8PA) 2.0 TFSI quattro, AUDI A3 Sportback (8PA) S3 quattro, AUDI A3 Sportback (8PA) 2.0 TDI, AUDI A3 Sportback (8PA) 2.0 TDI, AUDI A3 Sportback (8PA) 1.4 TFSI, AUDI A3 Sportback (8PA) 1.2 TSI … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

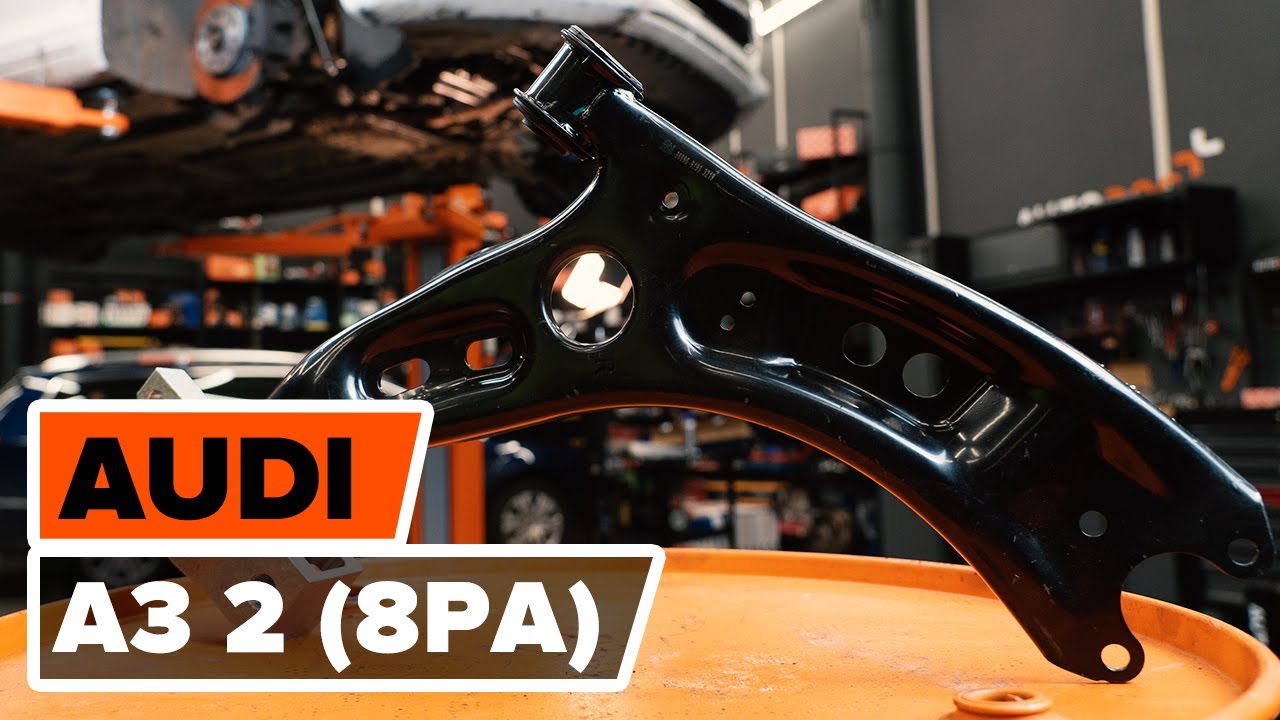

Come sostituire braccio oscillante anteriore su AUDI A3 2 (8PA) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare braccio inferiore anteriore su Audi A3 8PA - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Braccio Oscillante per A3 Sportback (8PA) e altri modelli AUDI

Braccio oscillante, Sospensione ruota

Kit braccio oscillante, Sospensione ruota

Asta / Puntone, Sospensione ruote

        Braccio oscillante, Sospensione ruota per AUDI A3 Sportback (8PA) 2.0 TDI Diesel (136 CV)

        Braccio oscillante, Sospensione ruota per AUDI A3 Sportback (8PA) 2.0 FSI Benzina (150 CV)

        Braccio oscillante, Sospensione ruota per AUDI A3 Sportback (8PA) 1.6 E-Power Benzina/Etanolo (102 CV)

        Braccio oscillante, Sospensione ruota per AUDI A3 Sportback (8PA) 1.8 TFSI Benzina (160 CV)

        Braccio oscillante, Sospensione ruota per AUDI A3 Sportback (8PA) 1.6 TDI Diesel (105 CV)

        Braccio oscillante, Sospensione ruota per AUDI A3 Sportback (8PA) 2.0 TDI 16V quattro Diesel (140 CV)

        Braccio oscillante, Sospensione ruota per AUDI A3 Sportback (8PA) 3.2 V6 quattro Benzina (250 CV)

        Braccio oscillante, Sospensione ruota per AUDI A3 Sportback (8PA) RS3 quattro Benzina (340 CV)

        Braccio oscillante, Sospensione ruota per AUDI A3 Sportback (8PA) 1.4 TFSI Benzina (125 CV)

Sostituzione: braccio inferiore anteriore - Audi A3 8PA. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°16

                        Chiave combinate N°18

                        Bussola nr. 16

                        Bussola nr. 18

                        Chiavi a bussola per dadi
cerchio ruote N°17

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: braccio inferiore anteriore - Audi A3 8PA. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i bracci oscillanti inferiori di destra e sinistra.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: braccio inferiore anteriore - Audi A3 8PA. Utilizzare la seguente procedura:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: braccio inferiore anteriore - Audi A3 8PA. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.

Passaggio 6

Pulisci tutti gli snodi del braccio. Usa una spazzola metallica. Usa lo spray WD-40.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Audi A3 8PA. Dopo aver applicato lo spray, attendere qualche minuto.Indossa degli occhiali di protezione.
Passaggio 7

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave a bussola N°16. Usa un giramaschi.
Passaggio 8

Svita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 9

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione alla carrozzeria. Utilizza una chiave a bussola N°18. Usa un giramaschi.
Passaggio 10

Svita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave a bussola N°16. Usa un giramaschi.
Passaggio 11

Rimuovi i bulloni di fissaggio. Utilizza una chiave a bussola N°18. Utilizza una chiave a bussola N°16.
Passaggio 12

Rimuovere il braccio.
Passaggio 13

Pulisci le sedi di montaggio e la filettatura del braccio di sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Installare il nuovo braccio.

Sostituzione: braccio inferiore anteriore - Audi A3 8PA. AUTODOC raccomanda:
Durante il montaggio usare solo bulloni e dadi nuovi.
Passaggio 15

Installa l'elemento di fissaggio anteriore del braccio.
Passaggio 16

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 17

Installa l'elemento di fissaggio posteriore del braccio.
Passaggio 18

Avvita gli elementi di fissagio posteriori che collegano il braccio di sospensione alla carrozzeria. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 19

Installa l'elemento di fissaggio posteriore del braccio.
Passaggio 20

Avvita gli elementi di fissaggio posteriori che collegano il braccio di sospensione al sottotelaio. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 21

Avvita l'elemento di fissaggio anteriore del braccio. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 22

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 23

Serra gli elementi di fissaggio anteriori che collegano il braccio di controllo al sottotelaio. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm. +180°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 24

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.
Passaggio 25

Stringi gli elementi di fissaggio posteriore collegando il braccio al telaio. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 26

Stringi gli elementi di fissaggio posteriore collegando il braccio alla carrozzeria. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 70 Nm. +90°

AUTODOC raccomanda:
Importante! Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 27

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: braccio inferiore anteriore - Audi A3 8PA. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 28

Tratta tutti gli snodi del braccio. Usa il grasso al rame.
Passaggio 29

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 30

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: braccio inferiore anteriore - Audi A3 8PA. I professionisti raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 31

Installare la ruota.

Sostituzione: braccio inferiore anteriore - Audi A3 8PA. Il consiglio di AUTODOC:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 32

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17.
Passaggio 33

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 120 Nm.
Passaggio 34

Rimuovi i cric e i cunei.
