Come cambiare ammortizzatori della parte posteriore su Volvo XC90 1 - Guida alla sostituzione
scaricamenti:
0
Visualizzazioni:
16
0
Utenti votati – 0
Importante!
Questa procedura di sostituzione può essere usata per:
VOLVO XC90 I (275) 3.2,
VOLVO XC90 I (275) 3.2,
VOLVO XC90 I (275) 3.2 AWD,
VOLVO XC90 I (275) D5 AWD,
VOLVO XC90 I (275) V8 AWD,
VOLVO XC90 I (275) D5 AWD,
VOLVO XC90 I (275) T6 AWD,
VOLVO XC90 I (275) 2.5 T AWD,
VOLVO XC90 I (275) 3.2 AWD,
VOLVO XC90 I (275) D5 AWD
…
Visualizzare di più
I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

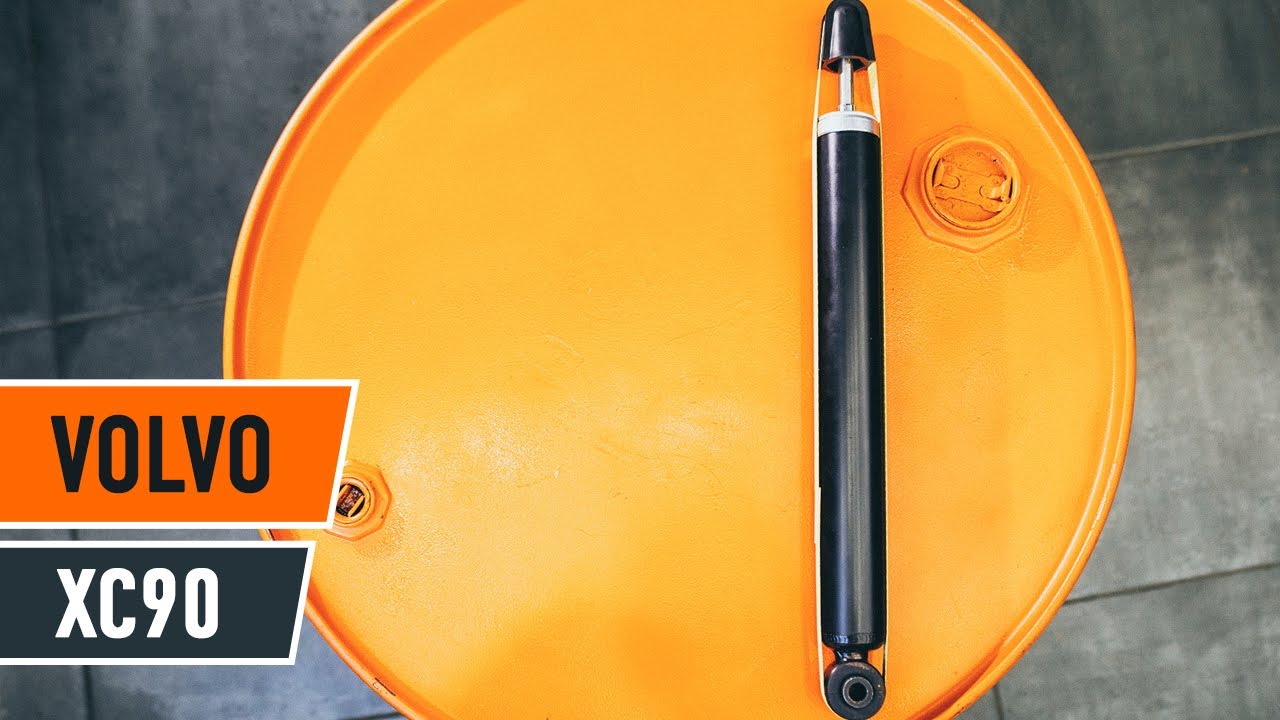

Come sostituire Ammortizzatori posteriori su VOLVO XC90 1 [TUTORIAL]
Tutte le parti che è necessario sostituire – Ammortizzatori per XC90 I (275) e altri modelli VOLVO
Sostituzione: ammortizzatori - Volvo XC90 1. Gli esperti di AUTODOC raccomandano:
Entrambi gli ammortizzatori
della sospensione posteriore
dovrebbero essere sostituiti
contemporaneamente.
La procedura di sostituzione
è identica per gli
ammortizzatori di destra e
di sinistra della sospensione
posteriore.
Si prega di notare: tutti i lavori sulla vettura - Volvo XC90 1 - dovrebbero essere effettuati a motore spento.
Effettua la sostituzione nel seguente ordine:
Passaggio 1
Serra le ruote con i cunei.
Passaggio 2
Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3
Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4
Svita i bulloni delle ruote.
AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Volvo XC90 1
Passaggio 5
Smonta le ruote.
Passaggio 6
Puntellare il braccio. Usa un cric idraulico per
trasmissione.
Passaggio 7
Pulisci gli elementi di fissaggio dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 8
Avvita l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 9
Solleva il cric idraulico per trasmissione di 10-15 cm.
Passaggio 10
Rimuovi i bulloni di fissaggio.
Passaggio 11
Smonta la parte inferiore dell'ammortizzatore. Usa un giravite piatto.
Passaggio 12
Rimuovi il supporto da sotto il braccio.
AUTODOC raccomanda:
Sostituzione: ammortizzatori - Volvo XC90 1. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 13
Abbassare l'automobile.
Passaggio 14
Aprire la porta posteriore.
Passaggio 15
Abbassare il sedile posteriore.
Passaggio 16
Solleva il rivestimento inferiore del cofano.
Passaggio 17
Rimuovere il coperchio di protezione della barra antirollio.
Passaggio 18
Pulisci gli elementi di
fissaggio del supporto
superiore
dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 19
Svita l'elemento di fissaggio superiore dell'ammortizzatore. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
AUTODOC raccomanda:
Volvo XC90 1 - Per evitare lesioni, tenere l'ammortizzatore mentre si svitano i bulloni di fissaggio.
Passaggio 20
Rimuovi l'ammortizzatore.
Passaggio 21
Pulisci le sedi di montaggio
dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Sostituzione: ammortizzatori - Volvo XC90 1. Gli esperti di AUTODOC raccomandano:
Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 22
Colloca l'ammortizzatore nell'arco passaruota e fissalo.
AUTODOC raccomanda:
Volvo XC90 1 - Per evitare lesioni, tenere l'ammortizzatore mentre si avvitano i bulloni di fissaggio.
Passaggio 23
Serrare il perno di fissaggio superiore dell'ammortizzatore. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 60 Nm.
Passaggio 24
Installare il coperchio di protezione della barra antirolio.
Passaggio 25
Tira in basso il rivestimento inferiore del cofano.
Passaggio 26
Sollevare il sedile posteriore.
Passaggio 27
Chiudere la porta posteriore.
Passaggio 28
Solleva l'automobile utilizzando un martinetto e posizionala su una fossa di ispezione e manutenzione.
Passaggio 29
Puntellare il braccio. Usa un cric idraulico per
trasmissione.
Passaggio 30
Collega la parte inferiore dell'ammortizzatore. Usa un giravite piatto. Usa un martello di gomma.
Passaggio 31
Monta il bullone di fissaggio.
Passaggio 32
Avvita gli elementi di fissaggio inferiori dell'ammortizzatore. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 33
Solleva il cric idraulico per trasmissione di 10-15 cm.
Passaggio 34
Stringi l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 80 Nm.
Passaggio 35
Rimuovi il supporto da sotto il braccio.
AUTODOC raccomanda:
Sostituzione: ammortizzatori - Volvo XC90 1. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 36
Tratta con del prodotto gli elementi di fissaggio dell'ammortizzatore. Usa il grasso al rame.
Passaggio 37
Tratta la superfice nella
quale il disco freno fa
contatto con il cerchione
della ruota. Usa il grasso al rame.
Passaggio 38
Pulisci la superficie del
disco freno. Usa un pulitore freni.
AUTODOC raccomanda:
Sostituzione: ammortizzatori - Volvo XC90 1. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 39
Installare la ruota.
AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Volvo XC90 1
Passaggio 40
Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 41
Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 140 Nm.
Passaggio 42
Rimuovi i cric e i cunei.
