Importante!

Questa procedura di sostituzione può essere usata per:
MAZDA 3 Tre volumi (BK) 2.0 (BKEP), MAZDA 3 Tre volumi (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 Tre volumi (BK) 2.0 MZR-CD (BK12), MAZDA 3 Tre volumi (BK) 2.0 … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

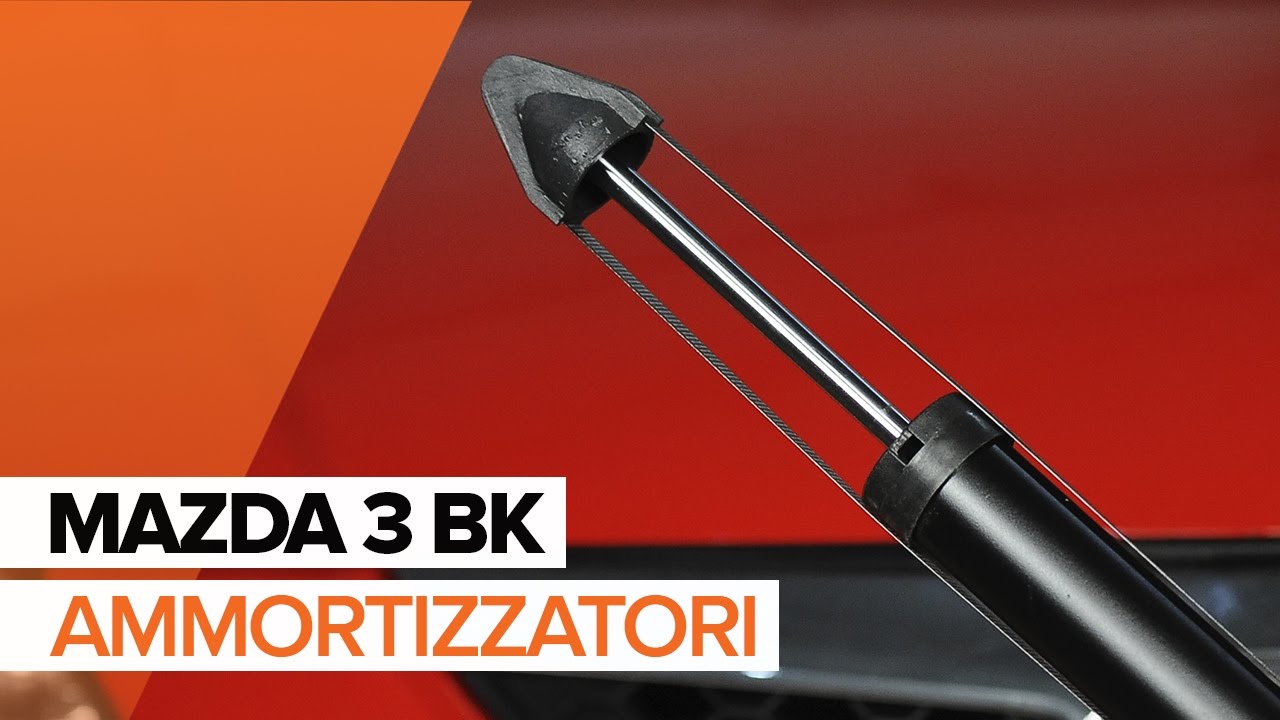

Come sostituire ammortizzatori della parte posteriore su MAZDA 3 Sedan [VIDEO TUTORIAL DI AUTODOC]

Come cambiare ammortizzatori della parte posteriore su Mazda 3 BK - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Ammortizzatori per 3 Tre volumi (BK) e altri modelli MAZDA

Ammortizzatore

Ammortizzatore a molla

        Ammortizzatore per MAZDA 3 Tre volumi (BK) 2.0 (BKEP) Benzina (150 CV)

        Ammortizzatore per MAZDA 3 Tre volumi (BK) 1.6 DI Turbo (BK12Y) Diesel (109 CV)

        Ammortizzatore per MAZDA 3 Tre volumi (BK) 2.0 MZR-CD (BK12) Diesel (143 CV)

        Ammortizzatore per MAZDA 3 Tre volumi (BK) 2.0 Benzina (141 CV)

Attrezzi per montaggio dei Ammortizzatori 3 Sedan (BK)

Sostituzione: ammortizzatori - Mazda 3 BK. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°13

                        Bussola nr. 12

                        Bussola nr. 17

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Chiave regolabile

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: ammortizzatori - Mazda 3 BK. AUTODOC raccomanda:

Entrambi gli ammortizzatori della sospensione posteriore dovrebbero essere sostituiti contemporaneamente.
La procedura di sostituzione è identica per gli ammortizzatori di destra e di sinistra della sospensione posteriore.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: ammortizzatori - Mazda 3 BK. Utilizzare la seguente procedura:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte posteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Mazda 3 BK
Passaggio 5

Smonta le ruote.
Passaggio 6

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 7

Pulisci gli elementi di fissaggio dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 8

Avvita l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 9

Rimuovi i bulloni di fissaggio.

Passaggio 10

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: ammortizzatori - Mazda 3 BK. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 11

Smonta la parte inferiore dell'ammortizzatore.

Passaggio 12

Svita l'elemento di fissaggio superiore dell'ammortizzatore. Utilizza una chiave a bussola N°12. Usa una chiave a cricchetto.

Sostituzione: ammortizzatori - Mazda 3 BK. AUTODOC raccomanda:
Per evitare incidenti, tieni saldo l'ammortizzatore quando allenti i bulloni.
Passaggio 13

Rimuovi l'ammortizzatore.
Passaggio 14

Pulisci gli elementi di fissaggio del supporto superiore dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 15

Svitare i gli elementi di fissaggio dell'ammortizzatore. Utilizza una chiave combinata N°13. Usa una chiave regolabile.
Passaggio 16

Rimuovere il supporto dell'ammortizzatore, il soffietto parapolvere ed il bump stop (fine corsa).

Sostituzione: ammortizzatori - Mazda 3 BK. Gli esperti di AUTODOC raccomandano:
Prima dell'installazione, l'ammortizzatore va spurgato manualmente 3-5 volte.
Passaggio 17

Installare il supporto, il soffietto parapolvere ed il bump stop (fine corsa) su un nuovo ammortizzatore.
Passaggio 18

Stringere gli elementi di fissaggio del supporto dell'ammortizzatore. Utilizza una chiave combinata N°13. Usa una chiave regolabile. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 25 Nm.
Passaggio 19

Pulisci le sedi di montaggio dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 20

Colloca l'ammortizzatore nell'arco passaruota e fissalo.

AUTODOC raccomanda:
Mazda 3 BK - Per evitare lesioni, tenere l'ammortizzatore mentre si avvitano i bulloni di fissaggio.
Passaggio 21

Serrare il perno di fissaggio superiore dell'ammortizzatore. Utilizza una chiave a bussola N°12. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 25 Nm.
Passaggio 22

Collega la parte inferiore dell'ammortizzatore.

Passaggio 23

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 24

Monta il bullone di fissaggio.

Passaggio 25

Stringi l'elemento di fissaggio inferiore dell'ammortizzatore. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 76 Nm.
Passaggio 26

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: ammortizzatori - Mazda 3 BK. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 27

Tratta con del prodotto gli elementi di fissaggio dell'ammortizzatore. Usa il grasso al rame.
Passaggio 28

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 29

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: ammortizzatori - Mazda 3 BK. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 30

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Mazda 3 BK
Passaggio 31

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 32

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 118 Nm.
Passaggio 33

Rimuovi i cric e i cunei.
