Importante!

Questa procedura di sostituzione può essere usata per:
MAZDA 3 Tre volumi (BK) 2.0 (BKEP), MAZDA 3 Tre volumi (BK) 1.6 DI Turbo (BK12Y), MAZDA 3 Tre volumi (BK) 2.3, MAZDA 3 Tre volumi (BK) 2.0 MZR-CD (BK12), MAZDA 3 Tre volumi (BK) 2.0, MAZDA 3 Tre volumi (BK) 2.3 SP23 (BK3P), MAZDA 3 Tre volumi (BK) 1.5 (BK5P) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

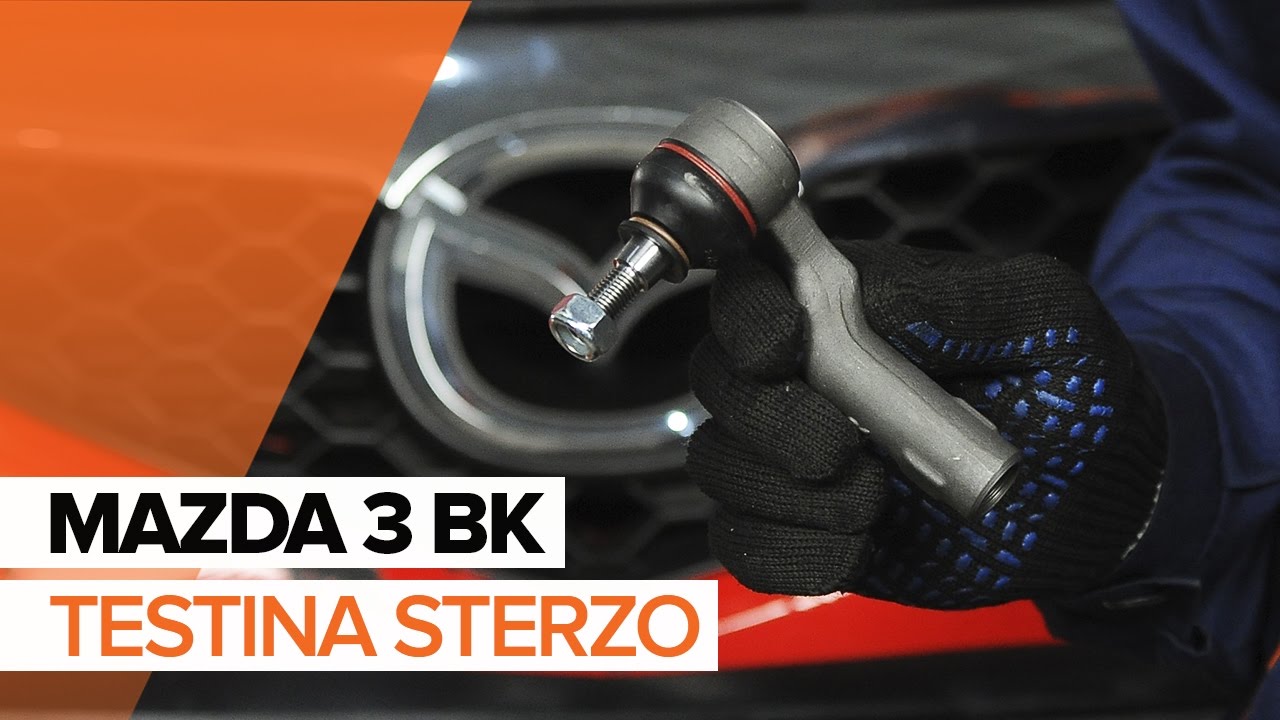

Come sostituire testine sterzo MAZDA 3 Sedan [VIDEO TUTORIAL DI AUTODOC]

Come cambiare testine sterzo su Mazda 3 BK - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Testina dello Sterzo per 3 Tre volumi (BK) e altri modelli MAZDA

Prodotti alternativi

Testina sterzo

51343 MAPCO Testina sterzo

12,03 EUR

Negozio

TA1977 DELPHI Testina sterzo

12,51 EUR

Negozio

JTE7583 TRW Testina sterzo

13,48 EUR

Negozio

34481 FEBI BILSTEIN Testina sterzo

15,11 EUR

Negozio

35-16 020 0031 MEYLE Testina sterzo

18,71 EUR

Negozio

MD-ES-4718 MOOG Testina sterzo

19,40 EUR

Negozio

5033240 NK Testina sterzo

19,68 EUR

Negozio

51637 SIDEM Testina sterzo

19,84 EUR

Negozio

34663 01 LEMFÖRDER Testina sterzo

20,42 EUR

Negozio

SKTE-0280366 STARK Testina sterzo

21,87 EUR

Negozio

Attrezzi per montaggio dei Testina dello Sterzo 3 Sedan (BK)

Sostituzione: testine sterzo - Mazda 3 BK. Attrezzi che saranno necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Chiave combinate N°24

                      Bussola nr. 14

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Calibro a corsoio

                      Estrattore giunto sferico

                      Pinze taglienti

                      Cunei ruote

Acquistare utensili

Sostituzione: testine sterzo - Mazda 3 BK. Il consiglio di AUTODOC:

Sostituisci in coppia le testine tiranti.
La procedura di sostituzione è identica per le testine tiranti di destra e di sinistra sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - Mazda 3 BK - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Mazda 3 BK
Passaggio 5

Smonta le ruote.
Passaggio 6

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo. Usa un calibro a corsoio.
Passaggio 7

Pulire il dado di bloccaggio che collega la testa del tirante col tirante. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 8

Allentare il controdado di attacco del gambo tirante alla barra. Utilizza una chiave combinata N°24.
Passaggio 9

Rimuovi la copiglia. Usa delle tenaglie.
Passaggio 10

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 11

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°14. Usa una chiave a cricchetto.
Passaggio 12

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 13

Svitare il gambo dalla barra comando sterzo.
Passaggio 14

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 15

Avvita una nuova testa barra comando sterzo..

Sostituzione: testine sterzo - Mazda 3 BK. Il consiglio di AUTODOC:
Durante l'installazione della barra comando sterzo, ricordati di fare lo stesso numero di giri o di mantenere la stessa lunghezza della filettatura di prima.
Passaggio 16

Collegare il gambo tirante al fuso a snodo.

Passaggio 17

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 40 Nm.
Passaggio 18

Serrare il controdado del gambo. Utilizza una chiave combinata N°24. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 80 Nm.
Passaggio 19

Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo. Usa il grasso al rame.

Passaggio 20

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 21

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: testine sterzo - Mazda 3 BK. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 22

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Mazda 3 BK
Passaggio 23

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 24

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 118 Nm.

Sostituzione: testine sterzo - Mazda 3 BK. Il consiglio degli esperti di AUTODOC:
Controllare e regolare, se necessario, la campanatura.
Passaggio 25

Rimuovi i cric e i cunei.
