Importante!

Questa procedura di sostituzione può essere usata per:
HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 FF, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 iDSI (GE3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 EX, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 iDSi (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 (GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 LX Flex, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi 4WD … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

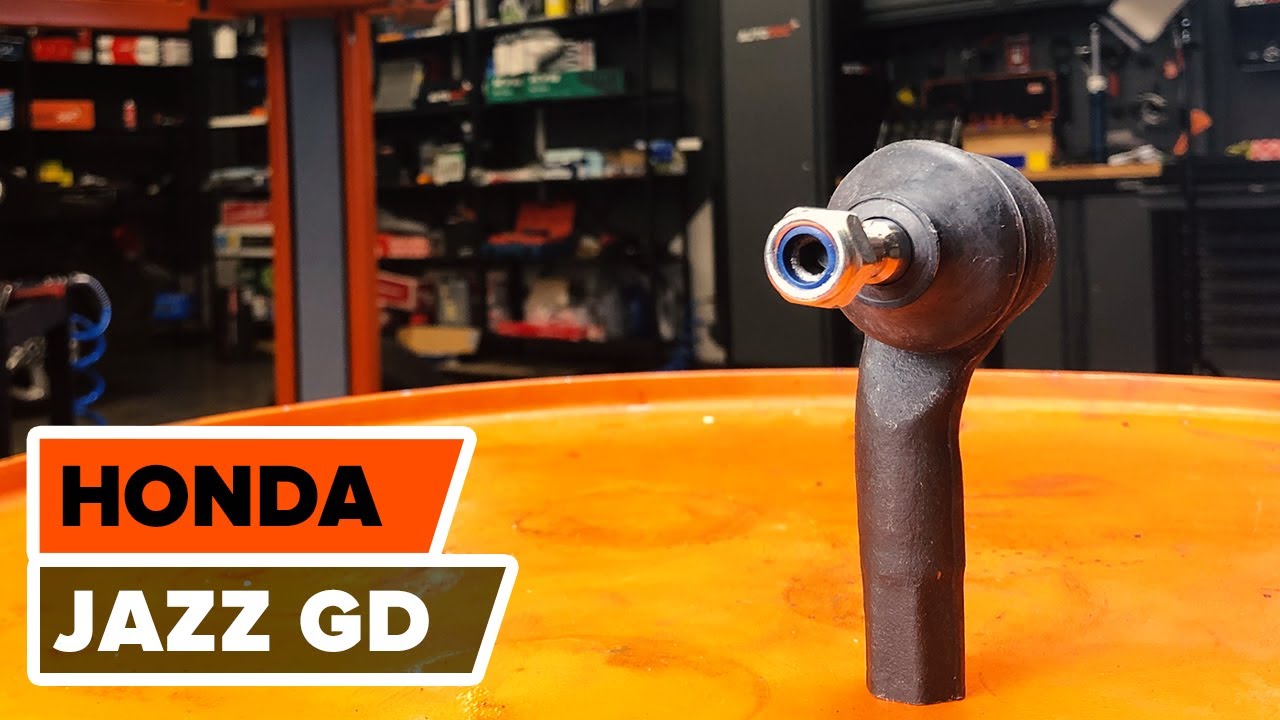

Come sostituire la testa del tirante su HONDA JAZZ GD [TUTORIAL]

Tutte le parti che è necessario sostituire – Testina dello Sterzo per Jazz II Hatchback (GD_, GE3, GE2) e altri modelli HONDA

Testa barra d'accoppiamento

Tirante trasversale

Kit riparazione, Testa barra d'accoppiamento

Kit montaggio, Testa tirante sterzo

        Testa barra d'accoppiamento per HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 EX Benzina (105 CV)

        Testa barra d'accoppiamento per HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi Benzina (86 CV)

        Testa barra d'accoppiamento per HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 LX Flex Benzina/Etanolo (83 CV)

        Testa barra d'accoppiamento per HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 FF Benzina (107 CV)

        Testa barra d'accoppiamento per HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 iDSI (GE3) Benzina (83 CV)

        Testa barra d'accoppiamento per HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 Benzina (80 CV)

        Testa barra d'accoppiamento per HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 iDSi (GD3) Benzina (90 CV)

        Testa barra d'accoppiamento per HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 (GD1) Benzina (83 CV)

        Testa barra d'accoppiamento per HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi 4WD Benzina (86 CV)

Sostituzione: testine sterzo - Honda Jazz GD. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Grasso ceramico per alte temperature

                        Chiave dinamometrica

                        Chiave combinate N°19

                        Bussola nr. 17

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Pinze taglienti

                        Piede di porco

                        Estrattore giunto sferico

                        Calibro a corsoio

                        Cunei ruote

Acquistare utensili

Sostituzione: testine sterzo - Honda Jazz GD. Gli esperti di AUTODOC raccomandano:

Sostituisci in coppia le testine tiranti.
La procedura di sostituzione è identica per le testine tiranti di destra e di sinistra sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - Honda Jazz GD - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Honda Jazz GD
Passaggio 5

Smonta le ruote.
Passaggio 6

Misura e memorizza la posizione precisa del giunto sferico sulla barra di accoppiamento, oppure conta il numero di giri completi al fine di evitare il disallineamento durante il montaggio successivo.Usa un calibro a corsoio.
Passaggio 7

Rimuovi la copiglia.Usa delle tenaglie.
Passaggio 8

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 9

Svitare il dado di attacco del gambo al fuso a snodo.Utilizza una chiave a bussola N°17.Usa una chiave a cricchetto.
Passaggio 10

Scollegare il gambo tirante dal fuso a snodo.Usa un estrattore del giunto sferico.
Passaggio 11

Pulire il dado di bloccaggio che collega la testa del tirante col tirante.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 12

Allentare il controdado di attacco del gambo tirante alla barra.Utilizza una chiave combinata N°19.
Passaggio 13

Svitare il gambo dalla barra comando sterzo.
Passaggio 14

Pulisci le sedi di montaggio delle testine tiranti dello sterzo.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 15

Avvita una nuova testa barra comando sterzo..

Sostituzione: testine sterzo - Honda Jazz GD. Il consiglio degli esperti di AUTODOC:

Durante l'installazione della barra comando sterzo, ricordati di fare lo stesso numero di giri o di mantenere la stessa lunghezza della filettatura di prima.
Passaggio 16

Collegare il gambo tirante al fuso a snodo.
Passaggio 17

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo.Utilizza una chiave a bussola N°17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 43 Nm.
Passaggio 18

Installa la copiglia.Usa un piede di porco.
Passaggio 19

Serrare il controdado del gambo.Utilizza una chiave combinata N°19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 44 Nm.
Passaggio 20

Applicare un prodotto trattante su tutti i collegamenti della testina del tirante.Usa il grasso al rame.
Passaggio 21

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Utilizzare grasso ceramico per alte temperature.
Passaggio 22

Pulisci la superficie del disco freno.Usa un pulitore freni.

AUTODOC raccomanda:

Sostituzione: testine sterzo - Honda Jazz GD. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 23

Installare la ruota.

AUTODOC raccomanda:

Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Honda Jazz GD
Passaggio 24

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 25

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 108 Nm.
Passaggio 26

Rimuovi i cric e i cunei.

Sostituzione: testine sterzo - Honda Jazz GD. Il consiglio degli esperti di AUTODOC:

Controllare e regolare, se necessario, la campanatura.
