Importante!

Questa procedura di sostituzione può essere usata per:
HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 FF (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 EX, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 LX Flex, HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.4 iDSI (GE3, GD1), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.5 iDSi (GD3), HONDA Jazz II Hatchback (GD_, GE3, GE2) 1.3 iDSi (GD2) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

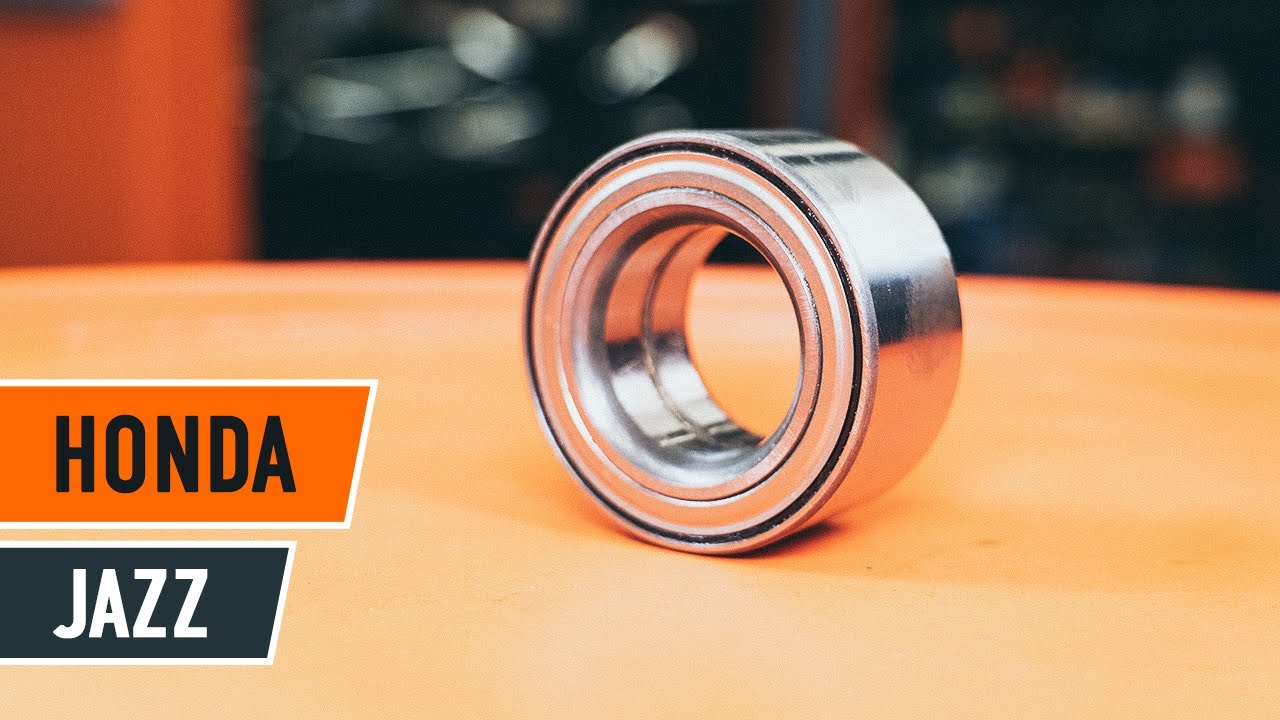

Cambio cuscinetto ruota anteriore HONDA JAZZ GD TUTORIAL AUTODOC

Come cambiare cuscinetto ruota della parte anteriore su Honda Jazz GD - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per Jazz II Hatchback (GD_, GE3, GE2) e altri modelli HONDA

Prodotti alternativi

Kit cuscinetto ruota

HO-WB-11771 MOOG Kit cuscinetto ruota

37,68 EUR

Negozio

SKWB-0180623 STARK Kit cuscinetto ruota

48,10 EUR

Negozio

SKWB-0180057 STARK Kit cuscinetto ruota

48,75 EUR

Negozio

Attrezzi per montaggio dei Cuscinetto Ruota Jazz Hatchback (GD, GE3, GE2)

Sostituzione: сuscinetto ruota - Honda Jazz GD. Attrezzi che sono necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Grasso ceramico per alte temperature

                      Chiave combinate N°17

                      Chiave combinate N°19

                      Bussola nr. 10

                      Bussola nr. 17

                      Bussola nr. 32

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Chiave a cricchetto

                      Chiave dinamometrica

                      Set di montaggio/smontaggio cuscinetti e boccole

                      Giravite Phillips

                      Giravite Piatto

                      Martello

                      Scalpello piatto

                      Piede di porco

                      Martello di gomma

                      Pinze a becco tondo

                      Pinze taglienti

                      Estrattore giunto sferico

                      Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - Honda Jazz GD. Gli esperti di AUTODOC raccomandano:

La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Honda Jazz GD.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: сuscinetto ruota - Honda Jazz GD. Sequenza raccomandata delle fasi:

Passaggio 1

Serra le ruote con i cunei.
Passaggio 2

Allentare i bulloni di fissaggio della ruota.Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: сuscinetto ruota - Honda Jazz GD. Gli esperti di AUTODOC raccomandano:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Allargare l'acciaccatura del dado di fissaggio del mozzo ruota.Usa uno scalpello piatto per la lavorazione dei metalli.Usa un martello.

Passaggio 7

Pulisci l'elemento di fissaggio del mozzo della ruota.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 8

Svitare il supporto di fissaggio del mozzo della ruota.Utilizza una chiave a bussola N°32.Usa una chiave a cricchetto.
Passaggio 9

Rimuovi il dado di fissaggio.

Passaggio 10

Pulisci gli elementi di fissaggio del supporto pinza freno.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 11

Svitare l'attacco della staffa pinza freno.Utilizza una chiave a bussola N°17.Usa una chiave a cricchetto.
Passaggio 12

Rimuovi i bulloni di fissaggio (2 pezzi).

Passaggio 13

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: сuscinetto ruota - Honda Jazz GD. I professionisti raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 14

Pulire l'elemento di fissaggio del disco del freno.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 15

Svitare l'attacco del disco freno.Usa un cacciavite Phillips.
Passaggio 16

Rimuovere il disco del freno.
Passaggio 17

Rimuovi la copiglia.Usa delle tenaglie.
Passaggio 18

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 19

Svitare il dado di attacco del gambo al fuso a snodo.Utilizza una chiave a bussola N°17.Usa una chiave a cricchetto.
Passaggio 20

Scollegare il gambo tirante dal fuso a snodo.Usa un estrattore del giunto sferico.
Passaggio 21

Pulisci gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 22

Svitare il perno che fissa il giunto sferico al fuso a snodo.Utilizza una chiave combinata N°19.
Passaggio 23

Scollegare il braccio inferiore dal fuso a snodo.Usa un piede di porco.Usa un martello di gomma.
Passaggio 24

Scollega l'albero di trasmissione dal fuso a snodo.
Passaggio 25.1

Rimuovere il sensore ABS dal fuso a snodo dello sterzo.Utilizza una chiave a bussola N°10.Usa una chiave a cricchetto.

Passaggio 25.2

Usa delle pinze a becchi lunghi.
Passaggio 26

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 27

Svitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo.Utilizza una chiave combinata N°17.Utilizza una chiave a bussola N°17.Usa una chiave a cricchetto.
Passaggio 28

Rimuovi i bulloni di fissaggio.

Passaggio 29

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 30

Rimuovere il fuso a snodo insieme al mozzo.
Passaggio 31

Estrarre il mozzo della ruota dal fuso a snodo.Usare un set di montaggio/smontaggio cuscinetti e boccole.Usa un martello.
Passaggio 32

Rimuovere l'anello di sicurezza del cuscinetto mozzo ruota.Usa delle pinze a becchi lunghi.Usa un giravite piatto.
Passaggio 33

Estrarre il cuscinetto del mozzo della ruota.Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 34

Pulisci la sede di montaggio del cuscinetto del mozzo.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 35

Inserire il nuovo cuscinetto nel fuso a snodo.Usare un set di montaggio/smontaggio cuscinetti e boccole.

Sostituzione: сuscinetto ruota - Honda Jazz GD. Il consiglio di AUTODOC:
Assicurati che il cuscinetto del mozzo della ruota sia posizionato correttamente. Evita un suo disallineamento.Smetti di pressare sulla superficie del cuscinetto subito dopo averla posizionata sulla sua sede di montaggio.
Passaggio 36

Installare l'anello di ritegno nel fuso a snodo.Usa delle pinze a becchi lunghi.
Passaggio 37

Installare il mozzo della ruota sul fuso a snodo.Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 38

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 39

Installa il fuso a snodo insieme al mozzo.

Passaggio 40

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 41

Monta i bulloni di fissaggio.
Passaggio 42

Tratta con del prodotto le scanalature dell'albero di tramissione del giunto omocinetico.Usa una spazzola metallica.Usa lo spray WD-40.
Passaggio 43

Installare il fuso a snodo dello sterzo sull'assale CV.
Passaggio 44

Collegare il braccio di controllo inferiore al fuso a snodo dello sterzo.Usa un piede di porco.
Passaggio 45

Serrare l'elemento di fissaggio che collega il giunto sferico al fuso a snodo dello sterzo.Utilizza una chiave combinata N°19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 59 Nm.
Passaggio 46

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo.Utilizza una chiave combinata N°17.Utilizza una chiave a bussola N°17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 69 Nm.
Passaggio 47

Pulisci il mozzo.Usa una spazzola metallica.Tratta la superficie di contatto.Usa il grasso al rame.
Passaggio 48

Installare il disco del freno.
Passaggio 49

Serrare l'attacco del disco freno.Usa un cacciavite Phillips.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 10 Nm.
Passaggio 50

Pulisci le sedi di montaggio della pinza e la sua staffa.Usa una spazzola metallica.Usa lo spray WD-40.

Passaggio 51

Installa la pinza freno insieme alla sua staffa.
Passaggio 52

Monta i bulloni di fissaggio (2 pezzi).

Passaggio 53

Serrare il sostegno pinza freno.Utilizza una chiave a bussola N°17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 108 Nm.
Passaggio 54

Installa il dado di serraggio.

Passaggio 55

Serrare l'attacco del mozzo.Utilizza una chiave a bussola N°32.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 181 Nm.
Passaggio 56

Puntellare il dado di fissaggio del mozzo ruota.Usa uno scalpello piatto per la lavorazione dei metalli.Usa un martello.
Passaggio 57

Installare il sensore ABS sul fuso a snodo dello sterzo e fissarlo.Utilizza una chiave a bussola N°10.Usa una chiave a cricchetto.
Passaggio 58

Collegare il gambo tirante al fuso a snodo.
Passaggio 59

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo.Utilizza una chiave a bussola N°17.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 43 Nm.
Passaggio 60

Installa la copiglia.Usa delle tenaglie.
Passaggio 61

Tratta con del prodotto l'elemento di fissaggio che collega la testina tirante al fuso a snodo.Tratta con del prodotto gli elementi di fissaggio del giunto sferico.Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore.Usa il grasso al rame.
Passaggio 62

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota.Utilizzare grasso ceramico per alte temperature.
Passaggio 63

Pulisci la superficie del disco freno.Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: сuscinetto ruota - Honda Jazz GD. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 64

Installare la ruota.

Sostituzione: сuscinetto ruota - Honda Jazz GD. Consiglio:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 65

Avvita i bulloni delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 66

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote.Usa la chiave a bussola per dadi cerchio ruota n.19.Usa una chiave dinamometrica.Serralo fino allo coppia di torsione di 108 Nm.
Passaggio 67

Rimuovi i cric e i cunei.
