Importante!

Questa procedura di sostituzione può essere usata per:
RENAULT MEGANE Scenic (JA0/1_) 1.6 i (JA0L), RENAULT MEGANE Scenic (JA0/1_) 1.6 e (JA0F), RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA0G), RENAULT MEGANE Scenic (JA0/1_) 1.9 dT (JA0K, JA0Y), RENAULT MEGANE Scenic (JA0/1_) 1.9 dTi (JA0N), RENAULT MEGANE Scenic (JA0/1_) 1.6 16V (JA0B, JA04, JA11, JA00), RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA02, JA0G) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

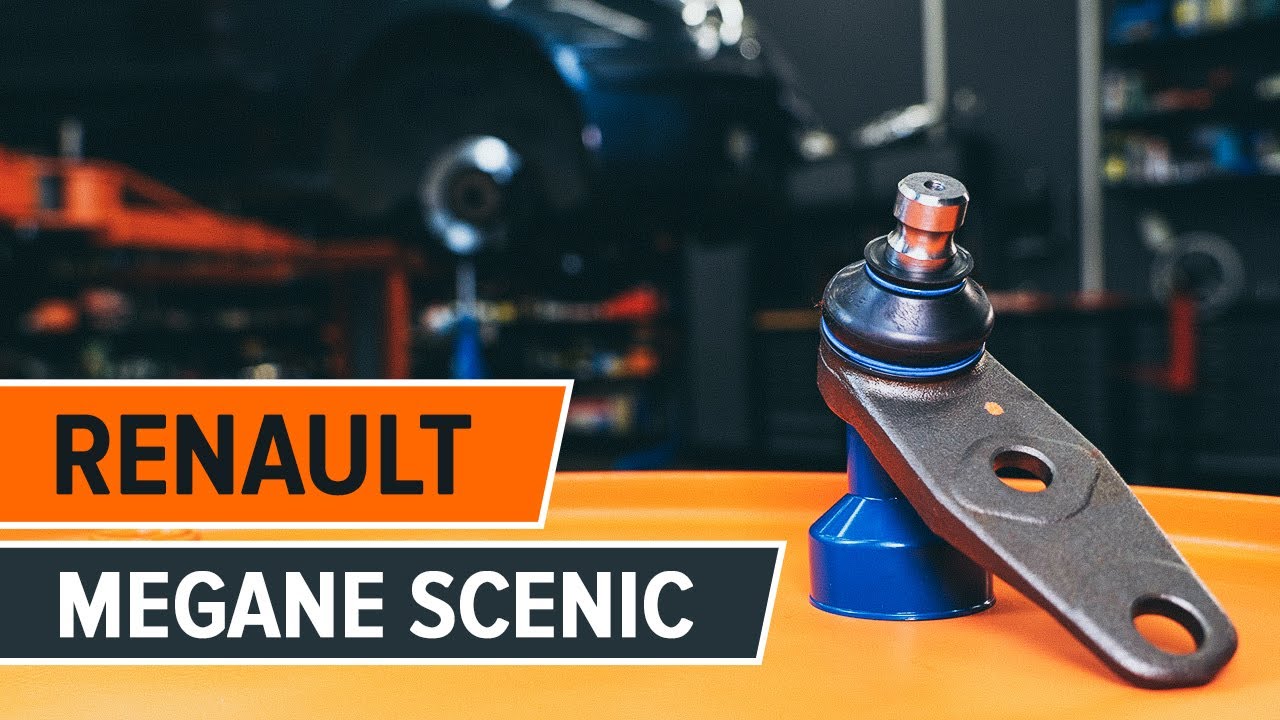

Come sostituire testina braccio oscillante anteriore su RENAULT MEGANE SCENIC [TUTORIAL DI AUTODOC]

Come cambiare testina braccio oscillante della parte anteriore su Renault Megane Scenic - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Testina Braccio Oscillante per MEGANE Scenic (JA0/1_) e altri modelli RENAULT

Testina braccio oscillante

Guarnizione tenuta, Snodo portante / guida

        Testina braccio oscillante per RENAULT MEGANE Scenic (JA0/1_) 1.6 i (JA0L) Benzina (75 CV)

        Testina braccio oscillante per RENAULT MEGANE Scenic (JA0/1_) 1.6 e (JA0F) Benzina (90 CV)

        Testina braccio oscillante per RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA0G) Benzina (114 CV)

        Testina braccio oscillante per RENAULT MEGANE Scenic (JA0/1_) 1.9 dT (JA0K, JA0Y) Diesel (90 CV)

        Testina braccio oscillante per RENAULT MEGANE Scenic (JA0/1_) 1.9 dTi (JA0N) Diesel (98 CV)

        Testina braccio oscillante per RENAULT MEGANE Scenic (JA0/1_) 1.6 16V (JA0B, JA04, JA11, JA00) Benzina (107 CV)

        Testina braccio oscillante per RENAULT MEGANE Scenic (JA0/1_) 2.0 i (JA02, JA0G) Benzina (109 CV)

Attrezzi per montaggio dei Testina Braccio Oscillante Megane Scenic (JA)

Sostituzione: testina braccio oscillante - Renault Megane Scenic. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°16

                        Chiave combinate N°18

                        Bussola nr. 16

                        Bussola nr. 18

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Scalpello piatto

                        Piede di porco

                        Martello

                        Cunei ruote

Acquistare utensili

Sostituzione: testina braccio oscillante - Renault Megane Scenic. Gli esperti di AUTODOC raccomandano:

La procedura di sostituzione è identica per i giunti sferici destro e sinistro.
Si prega di notare: tutti i lavori sulla vettura - Renault Megane Scenic - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 3

Sollevare l’auto.

Sostituzione: testina braccio oscillante - Renault Megane Scenic. Il consiglio degli esperti di AUTODOC:
Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Renault Megane Scenic
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 8

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 9

Rimuovi i bulloni di fissaggio.
Passaggio 10

Pulisci gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo della sospensione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11

Svita gli elementi di fissaggio che collegano il giunto sferico al braccio di sospensione. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 12

Scollega l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa un piede di porco.
Passaggio 13

Separare il giunto sferico dal braccio di controllo.
Passaggio 14

Scollegare il giunto sferico dal fuso a snodo. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 15

Pulisci la sede di montaggio del giunto sferico. Usa una spazzola metallica.

Passaggio 16

Installare un nuovo giunto sferico.

Sostituzione: testina braccio oscillante - Renault Megane Scenic. Gli esperti di AUTODOC raccomandano:
Non danneggiare la guaina del rallino.
Passaggio 17

Tratta con del prodotto gli elementi di fissaggio del giunto sferico. Usa il grasso al rame.
Passaggio 18

Collega il giunto sferico al fuso a snodo.
Passaggio 19

Unisci il giunto sferico al braccio di sospensione.
Passaggio 20

Avvitare l'elemento di fissaggio che collega il giunto sferico al braccio di controllo. Utilizza una chiave combinata N°18. Utilizza una chiave a bussola N°18. Usa una chiave a cricchetto.
Passaggio 21

Monta il bullone di fissaggio.
Passaggio 22

Avvita gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave a cricchetto.
Passaggio 23

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 100 Nm.
Passaggio 24

Stringere gli elementi di fissaggio che collegano il giunto sferico al braccio di controllo. Utilizza una chiave a bussola N°18. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 75 Nm.
Passaggio 25

Serrare l'elemento di fissaggio che collega il giunto sferico al fuso a snodo dello sterzo. Utilizza una chiave combinata N°16. Utilizza una chiave a bussola N°16. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 55 Nm.
Passaggio 26

Tratta con del prodotto gli elementi di fissaggio del giunto sferico. Usa il grasso al rame.
Passaggio 27

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 28

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: testina braccio oscillante - Renault Megane Scenic. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 29

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Renault Megane Scenic
Passaggio 30

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 31

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 32

Rimuovi i cric e i cunei.

Sostituzione: testina braccio oscillante - Renault Megane Scenic. Il consiglio degli esperti di AUTODOC:
Dopo aver sostituito il componente, è consigliabile procedere a riallineare le ruote utilizzando un allineatore per assetto ruote.
