Per evitare incidenti, solleva
la ruota quando sviti i bulloni.
Passaggio 11
Smonta le ruote.
Passaggio 12
Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 13
Pulisci gli elementi di
fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14
Svitare l'attacco della pinza freno. Utilizza una chiave combinata N°14.
Passaggio 15
Rimuovere la pinza del freno.

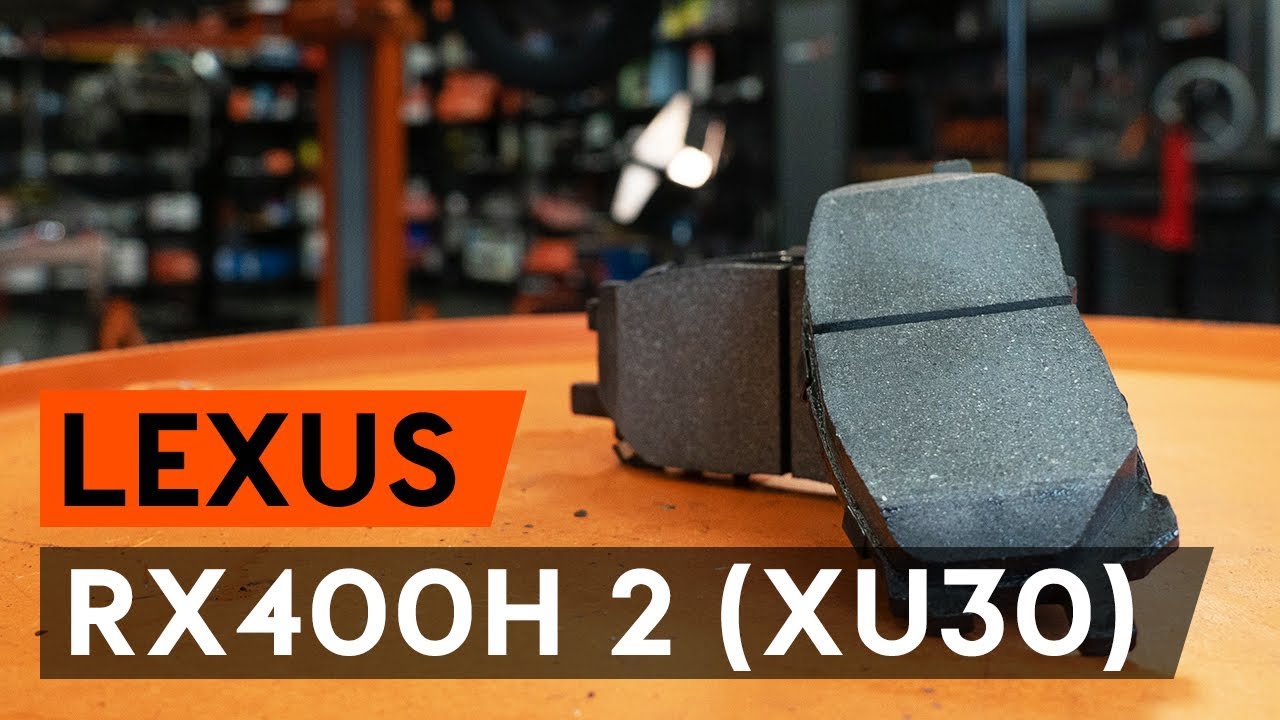

Sostituzione: pastiglie freni - Lexus RX XU30. Gli esperti di AUTODOC raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della
pinza freno, il perno guida
della pinza freno e i
parapolveri. Puliscili.
Sostituiscili, se necessario.
Passaggio 16
Rimuovere le pastiglie del freno. Usa un piede di porco.
Sostituzione: pastiglie freni - Lexus RX XU30. Il consiglio di AUTODOC:
Misurare lo spessore del disco del freno. Al raggiungimento del suo limite di usura, il componente deve essere sostituito.
Passaggio 17
Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.
AUTODOC raccomanda:
Sostituzione: pastiglie freni - Lexus RX XU30. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 18
Tratta con del prodotto la porzione di superficie in cui le pastiglie dei freni entrano in contatto con la pinza del freno. Usa una pasta antifischio.
Sostituzione: pastiglie freni - Lexus RX XU30. Il consiglio di AUTODOC:
Prima di installare le pastiglie, assicurarsi che la superficie del disco sia pulita.
Passaggio 19
Installare le nuove pastiglie freni.
Sostituzione: pastiglie freni - Lexus RX XU30. I professionisti raccomandano:
Assicurarsi che le fasce delle pastiglie siano rivolte verso il disco.
Passaggio 20
Tratta con del prodotto il pistone della pinza freno. Usa un pulitore freni.
AUTODOC raccomanda:
Sostituzione: pastiglie freni - Lexus RX XU30. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 21
Premere il pistone della pinza freno. Usa un arretratore per
pistoncini freni a disco.
Passaggio 22
Montare la pinza del freno e fissarla. Utilizza una chiave a bussola N°14. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 35 Nm.
Passaggio 23
Tratta la superfice nella
quale il disco freno fa
contatto con il cerchione
della ruota. Usa il grasso al rame.
Passaggio 24
Pulisci la superficie del
disco freno. Usa un pulitore freni.
Dopo aver applicato lo spray,
attendi qualche minuto.
Passaggio 25
Installare la ruota.
AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Lexus RX XU30
Passaggio 26
Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 27
Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.
Passaggio 28
Rimuovi i cric e i cunei.
AUTODOC raccomanda:
Importante! Sostituzione: pastiglie freni - Lexus RX XU30. Controllare il livello del liquido dei freni nel serbatoio e rabboccare se necessario.
Passaggio 29
Stringi il tappo del serbatoio
del fluido dei freni.
AUTODOC raccomanda:
Lexus RX XU30 - Premere più volte il pedale del freno a motore spento finché non si avverte aumentare la resistenza.
Passaggio 30
Collega il relè ABS.
Sostituzione: pastiglie freni - Lexus RX XU30. Gli esperti di AUTODOC raccomandano:
Monta il componente rispettando scrupolosamente lo schema dell'impianto elettrico del veicolo.
Passaggio 31
Installa il coperchio della scatola dei fusibili.
Passaggio 32
Monta il coperchio del motore.
Passaggio 33
Monta la copertura di protezione.
Passaggio 34
Rimettere le clip a scatto della copertura di protezione.
Passaggio 35
Chiudere il cofano.
Sostituzione: pastiglie freni - Lexus RX XU30. Il consiglio degli esperti di AUTODOC:
Evita di frenare in modo brusco durante i primi 150-200 km dopo la sostituzione delle pastiglie freno.
