Importante!

Questa procedura di sostituzione può essere usata per:
FORD FOCUS (DAW, DBW) 1.8 TDCi, FORD FOCUS (DAW, DBW) 1.8 DI / TDDi, FORD FOCUS (DAW, DBW) 1.4 16V, FORD FOCUS (DAW, DBW) 1.6 16V, FORD FOCUS (DAW, DBW) 1.8 16V, FORD FOCUS (DAW, DBW) 2.0 16V, FORD FOCUS (DAW, DBW) 1.8 Turbo DI / TDDi, FORD FOCUS (DAW, DBW) 1.6 16V Flexifuel … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

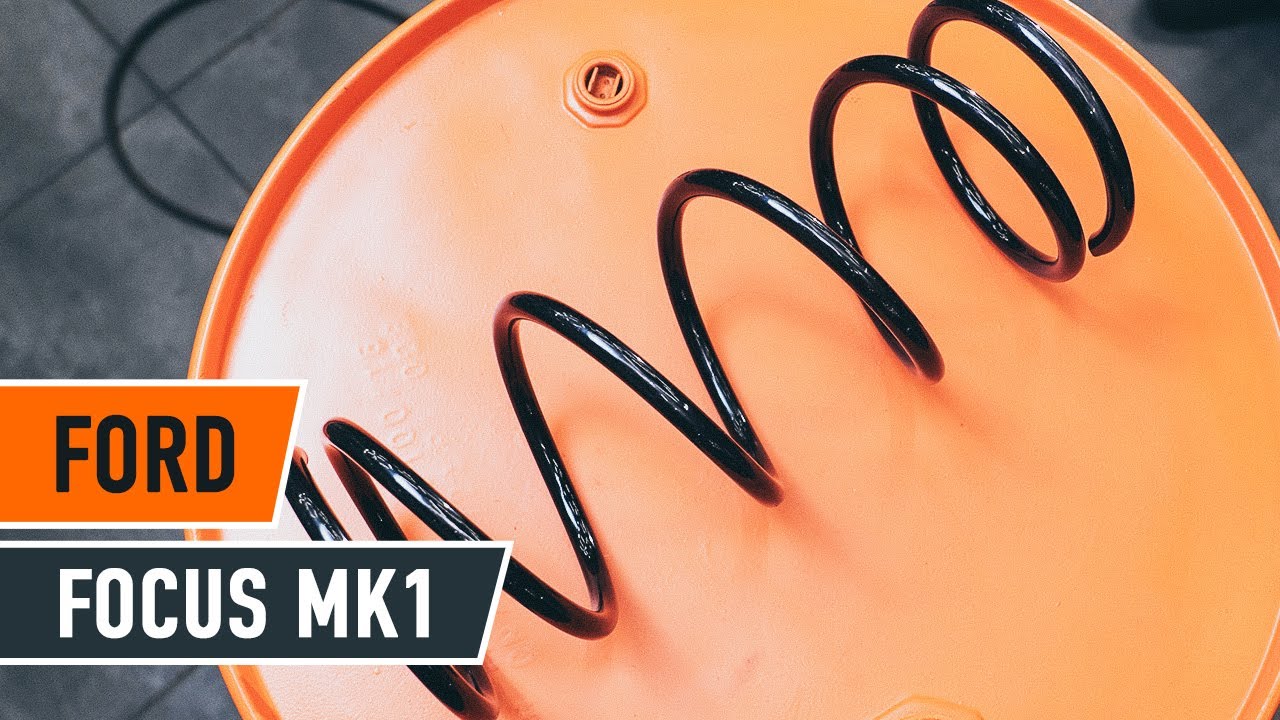

Come sostituire molle di sospensione della parte anteriore su FORD FOCUS (DAW) [AUTODOC]

Come cambiare molle di sospensione della parte anteriore su Ford Focus DAW - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Molla Ammortizzatore per FOCUS (DAW, DBW) e altri modelli FORD

Molle ammortizzatori

Tampone per molla elicoidale

        Molle ammortizzatori per FORD FOCUS (DAW, DBW) 1.8 DI / TDDi Diesel (75 CV)

        Molle ammortizzatori per FORD FOCUS (DAW, DBW) 1.4 16V Benzina (75 CV)

        Molle ammortizzatori per FORD FOCUS (DAW, DBW) 1.8 TDCi Diesel (100 CV)

        Molle ammortizzatori per FORD FOCUS (DAW, DBW) 1.6 16V Benzina (100 CV)

        Molle ammortizzatori per FORD FOCUS (DAW, DBW) 1.6 16V Flexifuel Benzina/Etanolo (102 CV)

        Molle ammortizzatori per FORD FOCUS (DAW, DBW) 1.8 16V Benzina (115 CV)

        Molle ammortizzatori per FORD FOCUS (DAW, DBW) 2.0 16V Benzina (131 CV)

        Molle ammortizzatori per FORD FOCUS (DAW, DBW) 1.8 Turbo DI / TDDi Diesel (90 CV)

Sostituzione: molle di sospensione - Ford Focus DAW. Attrezzi che sono necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Detergente spray multiuso

                        Grasso al rame

                        Chiave dinamometrica

                        Chiave combinate N°15

                        Bussola nr. 13

                        Bussola nr. 15

                        Bussola nr. 19

                        Bussola nr. 32

                        Punta hex n.H6

                        Punta hex n.H7

                        Punta Torx T50

                        Chiave a bussola per
ammortizzatore

                        Chiavi a bussola per dadi
cerchio ruote N°19

                        Chiave a cricchetto

                        Cacciaspina

                        Giramaschi

                        Martello

                        Scalpello piatto

                        Giravite Piatto

                        Piede di porco

                        Compressore idraulico per molle ammortizzatori

                        Cric idraulico per trasmissione

                        Copertura parafango

                        Cunei ruote

Acquistare utensili

Sostituzione: molle di sospensione - Ford Focus DAW. Gli esperti di AUTODOC raccomandano:

Entrambe le molle elicoidali della sospensione anteriore dovrebbero essere sostituite contemporaneamente.
La procedura di sostituzione è identica per le molle elicoidali di sinistra e di destra della sospensione anteriore.
Si prega di notare: tutti i lavori sulla vettura - Ford Focus DAW - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Aprire il cofano.
Passaggio 2

Usa una copertura di protezione del parafango per evitare il danneggiamento della verniciatura e dei componenti in plastica dell'auto.
Passaggio 3

Separare il cablaggio del motore. Usa un giravite piatto.
Passaggio 4

Pulisci gli elementi di fissaggio del supporto superiore dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 5

Allentare gli elementi di fissaggio superiori del puntone di sospensione (3 pezzi). Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 6

Pulire l'elemento di fissaggio del semiasse. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 7

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°32. Usa un giramaschi.
Passaggio 8

Serra le ruote con i cunei.

Passaggio 9

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 10

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 11

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Ford Focus DAW
Passaggio 12

Smonta le ruote.
Passaggio 13

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 15

Rimuovere il puntone stabilizzatore trasversale.
Passaggio 16

Scollega il tubo flessibile dall'ammortizzatore. Usa un piede di porco.
Passaggio 17

Svita gli elementi di fissaggio che collegano l'albero di trasmissione al mozzo della ruota.
Passaggio 18

Rimuovi il dado di fissaggio.

Passaggio 19

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 20

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto. Usa un giramaschi.
Passaggio 21

Rimuovi i bulloni di fissaggio.
Passaggio 22

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 23

Svitare il perno che fissa il giunto sferico al fuso a snodo. Usa la chiave Torx T 50. Utilizza una chiave combinata N°15. Usa una chiave a cricchetto.
Passaggio 24

Scollega l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 25

Scollegare il giunto sferico dal fuso a snodo.

Passaggio 26

Scollega l'albero di trasmissione dal fuso a snodo. Usa un cacciaspina. Usa un martello.

Sostituzione: molle di sospensione - Ford Focus DAW. Il consiglio di AUTODOC:
Assicurati che l'albero di trasmissione non sia scarico (quando l'auto è sollevata).
Passaggio 27

Puntellare il fuso a snodo. Usa un cric idraulico per trasmissione.
Passaggio 28

Sgancia gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una chiave a bussola specifica per rimuovere l'ammortizzatore. Usa una chiave a cricchetto.
Passaggio 29

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 30

Svita gli elementi di fissaggio superiori del puntone dell'ammortizzatore (3 pezzi).

AUTODOC raccomanda:
Ford Focus DAW - Per evitare lesioni, tenere il puntone di sospensione mentre si svitano i bulloni di fissaggio.
Passaggio 31

Estrarre il supporto di ammortizzazione.
Passaggio 32

Montare il supporto di ammortizzazione sul dispositivo speciale per la compressione delle molle.

Sostituzione: molle di sospensione - Ford Focus DAW. I professionisti raccomandano:
Si noti che quando si utilizza il compressore molla, bisogna catturare le spire della molla in modo sicuro, comprimendo la molla dai lati opposti.Garantire la corretta posizione della molla nel portaceppi.Assicurarsi che le spire della molla entrino saldamente nelle manovelle di serraggio.
Passaggio 33

Stringi la molla.
Passaggio 34

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 35

Rimuovere il dado del montante del supporto di ammortizzazione. Utilizza una chiave a bussola N°19. Usa una chiave HEX N.H6. Usa una chiave a cricchetto.
Passaggio 36

Rimuovere il supporto superiore del montante.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - Ford Focus DAW. Ispezionare attentamente il supporto, il soffietto e il tampone paracolpi dell'ammortizzatore. Sostituire se necessario.
Passaggio 37

Sgancia la molla elicoidale.
Passaggio 38

Rimuovere la molla.
Passaggio 39

Rimuovi il parapolvere e il paracolpi dell'ammortizzatore.
Passaggio 40

Installare il parapolvere e il paracolpi sul nuovo ammortizzatore.
Passaggio 41

Monta la molla sull'ammortizzatore.
Passaggio 42

Stringi la molla.
Passaggio 43

Installa il supporto superiore dell'ammortizzatore e il suo cuscinetto.
Passaggio 44

Serrare la vite dell'asta pistone supporto ammortizzazione. Utilizza una chiave a bussola N°19. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 55 Nm.

Sostituzione: molle di sospensione - Ford Focus DAW. I professionisti raccomandano:
Assicurati che la molla sia posizionata correttamente. Evita il suo disallineamento.
Passaggio 45

Diserrare la molla.
Passaggio 46

Tratta con del prodotto l'asta del puntone dell'ammmortizzatore. Usa il grasso al rame.
Passaggio 47

Rimuovi il puntone dell'ammortizzatore.
Passaggio 48

Pulisci le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 49

Installare il supporto di ammortizzazione nell'arco passaruota.
Passaggio 50

Fissa gli elementi di fissaggio superiori dell'ammortizzatore (3 pezzi). Non lo serrare.

AUTODOC raccomanda:
Importante! Tenere il puntone di sospensione mentre si avvitano i bulloni di fissaggio. Ford Focus DAW
Passaggio 51

Pulisci le sedi di montaggio del puntone dell'ammortizzatore. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 52

Fissare il supporto di ammortizzazione sul fuso a snodo.
Passaggio 53

Solleva il cric idraulico per trasmissione di 10-15 cm.
Passaggio 54

Monta il bullone di fissaggio.
Passaggio 55

Avvita l'elemento di fissaggio che collega il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 56

Rimuovi il supporto da sotto il fuso a snodo.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - Ford Focus DAW. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 57

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 58

Montare l'albero di trasmissione.
Passaggio 59

Pulisci la sede di montaggio del giunto sferico. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 60

Collega il giunto sferico al fuso a snodo.
Passaggio 61

Monta il bullone di fissaggio.
Passaggio 62

Avvita gli elementi di fissaggio che collegano il giunto sferico al fuso a snodo. Usa la chiave Torx T 50. Utilizza una chiave combinata N°15. Usa una chiave a cricchetto.
Passaggio 63

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 47 Nm.
Passaggio 64

Serrare il perno di fissaggio inferiore del supporto di ammortizzazione. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 65

Installa il dado di serraggio.
Passaggio 66

Avvitare il dado dell'albero conduttore. Utilizza una chiave a bussola N°32. Usa una chiave a cricchetto.
Passaggio 67

Pulisci le sedi di montaggio del tirante della barra stabilizzatrice. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 68

Installa il puntone stabilizzatore trasversale.
Passaggio 69

Serra gli elementi di fissaggio del tirante della barra stabilizzatrice. Utilizza una chiave combinata N°15. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 70

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice al puntone dell'ammortizzatore. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 50 Nm.
Passaggio 71

Fissare sul montante il tubo dell'impianto freni.
Passaggio 72

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 73

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 74

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 75

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: molle di sospensione - Ford Focus DAW. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 76

Installare la ruota.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si avvitano i bulloni di fissaggio alla vettura. Ford Focus DAW
Passaggio 77

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 78

Abbassare l'automobile.
Passaggio 79

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°32. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 275 Nm.
Passaggio 80

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 81

Rimuovi i cric e i cunei.
Passaggio 82

Serra gli elementi di fissaggio superiori del puntone dell'ammortizzatore (3 pezzi). Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 25 Nm.
Passaggio 83

Tratta con del prodotto gli elementi di fissaggio del supporto del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 84

Collegare il cablaggio del motore.
Passaggio 85

Rimuovi la copertura di protezione del parafango.
Passaggio 86

Chiudere il cofano.

Il manuale le è stato d'aiuto?

La preghiamo di valutare questo manuale su una scala da 1 a 5. Se ha delle domande non esiti a chiedere.

Come cambiare ammortizzatori della parte posteriore su Ford Focus DAW - Guida alla sostituzione

Scarichi gratuitamente
2.29 MB
Come cambiare molle di sospensione della parte posteriore su Ford Focus DAW - Guida alla sostituzione

Scarichi gratuitamente
2.11 MB
Come cambiare ammortizzatore a molla della parte anteriore su Ford Focus DAW - Guida alla sostituzione

Scarichi gratuitamente
4.42 MB
Come cambiare pastiglie freno della parte posteriore su Ford Focus DAW - Guida alla sostituzione

Scarichi gratuitamente
1.69 MB
Come cambiare pastiglie freno della parte anteriore su Ford Focus DAW - Guida alla sostituzione

Scarichi gratuitamente
1.79 MB
Come cambiare dischi freno della parte anteriore su Ford Focus DAW - Guida alla sostituzione

Scarichi gratuitamente
1.87 MB

Come cambiare molle di sospensione della parte anteriore su FORD Focus II Station Wagon (DA_, FFS, DS) - Guida alla sostituzione

Scarichi gratuitamente
2.91 MB
Come cambiare molle di sospensione della parte posteriore su FORD Focus II Station Wagon (DA_, FFS, DS) - Guida alla sostituzione

Scarichi gratuitamente
1.67 MB
Come cambiare molle di sospensione della parte anteriore su FORD Focus II Hatchback (DA_, HCP, DP) - Guida alla sostituzione

Scarichi gratuitamente
2.91 MB
Come cambiare molle di sospensione della parte posteriore su FORD Focus II Hatchback (DA_, HCP, DP) - Guida alla sostituzione

Scarichi gratuitamente
1.67 MB
Come cambiare molle di sospensione della parte posteriore su Ford Focus DAW - Guida alla sostituzione

Scarichi gratuitamente
2.11 MB
Come cambiare molle di sospensione della parte anteriore su FORD FOCUS Station wagon (DNW) - Guida alla sostituzione

Scarichi gratuitamente
4.18 MB

La Sua pagina del profilo è il Suo assistente personale

Annota le spese dell’auto, con registro e programma di sostituzione, salva materiali preferiti, appunti e documenti

Installi l'applicazione AUTODOC CLUB!

Il suo manager personale delle spese dell'auto, i consigli di manutenzione, i promemoria sui prossimi appuntamenti e intervalli di assistenza, manuali di riparazione fai da te: tutto questo sul suo smartphone.

Scansionare

Per scaricare l'app:

- scansioni il codice QR
- scaricare dall'App Store
- scaricare da Google Play

Come rimuovere i graffi dalle superfici in plastica dell'auto | I consigli di AUTODOC

602K visualizzazioni

Pubblicato il: 15/12/2022
Le 5 cause più comuni delle perdite d'olio | I consigli di AUTODOC

10K visualizzazioni

Pubblicato il: 30/03/2023
Come sostituire un perno della ruota | I consigli di AUTODOC

20K visualizzazioni

Pubblicato il: 08/12/2020
Come effettuare il cambio del motore su una BMW E30 Turbo | SUPERCAR AUTODOC

5K visualizzazioni

Pubblicato il: 15/02/2021
