Intervallo di sostituzione consigliato per la categoria di pezzi Kit manicotti di guida, Pinza freno : 50000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
RENAULT MASTER II Furgonato (FD) 2.5 D, RENAULT MASTER II Furgonato (FD) 2.8 dTI, RENAULT MASTER II Furgonato (FD) 2.2 dCI, RENAULT MASTER II Furgonato (FD) 1.9 dTI, RENAULT MASTER II Furgonato (FD) 2.5 dCi, RENAULT MASTER II Furgonato (FD) 1.9 dCi, RENAULT MASTER II Furgonato (FD) 2.5 dCi, RENAULT MASTER II Furgonato (FD) 3.0 dCi, RENAULT MASTER II Furgonato (FD) 2.5 dCi, RENAULT MASTER II Furgonato (FD) 2.5 dCi, RENAULT MASTER II Furgonato (FD) 2.5 dCi … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come installare kit riparazione pinza freno e tubi su RENAULT MASTER 2 Van [TUTORIAL AUTODOC]

Come cambiare kit di revisione delle pinze freno della parte anteriore su Renault Master 2 van - Guida alla sostituzione

Prodotti alternativi

Kit manicotti di guida, Pinza freno

Attrezzi per montaggio dei Kit Revisione Pinze Freno Master II Van

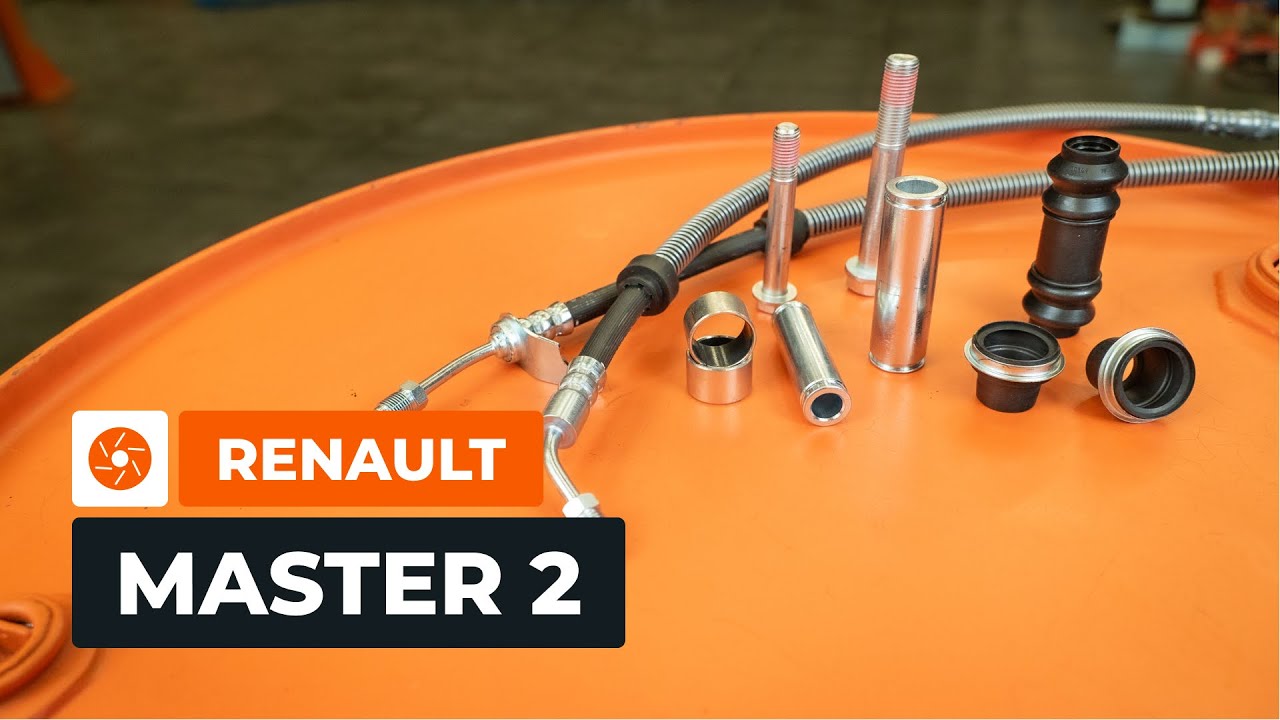

Sostituzione: kit di revisione delle pinze freno - Renault Master 2 van. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      Spazzola metallica per trapano

                      Spray WD-40

                      Spray detergente multiuso

                      Grasso ceramico

                      Grasso per perni guida delle pinze freno

                      Chiave dinamometrica

                      Chiave combinata da 10 mm

                      Chiave combinata da 11 mm

                      Chiave a bussola da 13 mm

                      Chiave a bussola da 17 mm

                      Chiave a bussola per dadi svasati da 10 mm

                      Chiave a bussola per dadi svasati da 11 mm

                      Chiave per dadi svasati da 10 mm

                      Chiave per dadi svasati da 11 mm

                      Chiave a bussola ad impatto per cerchi da 24 mm

                      Chiave a cricchetto o utensile elettrico per rimozione/installazione di elementi di fissaggio filettati

                      Giramaschi

                      Fascetta per tubi del freno

                      Fermo per condotti in acciaio (2 pezzi)

                      Kit di spurgo freni

                      Pinze regolabili

                      Leva di montaggio

                      Cacciavite a testa piatta

                      Martello

                      Set di driver per boccole e cuscinetti

                      Pressa idraulica

                      Morsa

                      Vaschetta di scarico del fluido

                      Ponte sollevatore per auto o cric con cavalletti e cunei per ruote

Acquistare utensili

Sostituzione: kit di revisione delle pinze freno - Renault Master 2 van. AUTODOC raccomanda:

L'intervento deve essere eseguito interamente a quadro spento.

Sostituzione: kit di revisione delle pinze freno - Renault Master 2 van. Procedere come segue:

Passaggio 1

Aprire il cofano.
Passaggio 2

Allentare il tappo del serbatoio del liquido dei freni.
Passaggio 3

Nel caso venga utilizzato un cric, fissare le ruote con i cunei.
Passaggio 4

Allentare gli elementi di fissaggio della ruota. Utilizzare una chiave a bussola ad impatto per ruote da 24 mm. Utilizzare un giramaschi.
Passaggio 5

Sollevare l’auto.

Attenzione!
Qualora venga utilizzato un cric, assicurarsi che la vettura sia parcheggiata su una superficie rigida e piana.Assicurarsi inoltre di fissare l'auto con dei cavalletti.
Passaggio 6

Svitare gli elementi di fissaggio della ruota.

Sostituzione: kit di revisione delle pinze freno - Renault Master 2 van. Consiglio:
Per evitare lesioni, svitare gli elementi di fissaggio sorreggendo la ruota.
Passaggio 7

Rimuovere la ruota.
Passaggio 8

Allargare le pastiglie dei freni. Utilizzare una leva di montaggio.
Passaggio 9

Preparare una vaschetta di scarico del fluido.
Passaggio 10

Pulire i punti in cui i tubi flessibili dei freni si collegano alla pinza. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 11

Stringere uno dei tubi flessibili dei freni con una fascetta per tubi dei freni.
Passaggio 12

Svitare il raccordo a dado che collega il tubo flessibile del freno alla pinza del freno. Utilizzare una chiave per dadi svasati da 10 mm.
Passaggio 13

Chiudere l'apertura nella pinza con un tappo.
Passaggio 14

Ripetere gli stessi passaggi per scollegare l'altro tubo flessibile del freno.

Passaggio 15

Svitare gli elementi di fissaggio della pinza del freno. Utilizzare una chiave a bussola da 13 mm. Utilizzare una chiave a cricchetto.
Passaggio 16

Svitare gli elementi di fissaggio della pinza del freno. Utilizzare una chiave a bussola da 17 mm. Utilizzare una chiave a cricchetto.
Passaggio 17

Rimuovere i bulloni di fissaggio.
Passaggio 18

Rimuovere la pinza del freno.
Passaggio 19

Rimuovere le pastiglie dei freni.
Passaggio 20

Rimuovere il perno di guida inferiore della pinza del freno. Utilizzare delle pinze regolabili.
Passaggio 21

Rimuovere la cuffia del perno di guida inferiore.
Passaggio 22

Rimuovere il perno di guida superiore della pinza del freno. Utilizzare un cacciavite a testa piatta.
Passaggio 23

Rimuovere le cuffie del perno di guida superiore. Utilizzare una leva di montaggio. Utilizzare un martello. Utilizzare una fascetta.
Passaggio 24

Premere le boccole del perno di guida superiore. Utilizzare un set di driver per boccole e cuscinetti e una pressa idraulica.
Passaggio 25

Pulire le sedi di montaggio del perno di guida sulla pinza del freno. Utilizzare una spazzola metallica. Utilizzare una spazzola metallica per trapano. Utilizzare uno spray detergente multiuso.
Passaggio 26

Inserire le nuove boccole del perno di guida superiore. Utilizzare un set di driver per boccole e cuscinetti e una pressa idraulica.
Passaggio 27

Installare le nuove cuffie del perno di guida superiore. Utilizzare un set di driver per boccole e cuscinetti e una pressa idraulica.
Passaggio 28

Trattare il nuovo perno di guida superiore. Utilizzare del grasso per perni guida delle pinze freno.
Passaggio 29

Installare il nuovo perno di guida superiore. Utilizzare un cacciavite a testa piatta.
Passaggio 30

Installare una nuova cuffia per il perno di guida inferiore.
Passaggio 31

Trattare il nuovo perno di guida inferiore. Utilizzare del grasso per perni guida delle pinze freno.
Passaggio 32

Installare il nuovo perno di guida inferiore. Utilizzare un cacciavite a testa piatta.
Passaggio 33

Pulire la staffa della pinza del freno. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 34

Installare le pastiglie dei freni.
Passaggio 35

Installare la pinza del freno.
Passaggio 36

Installare i bulloni di fissaggio.
Passaggio 37

Stringere gli elementi di fissaggio della pinza del freno. Utilizzare una chiave a bussola da 17 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 80 N·m.
Passaggio 38

Stringere gli elementi di fissaggio della pinza del freno. Utilizzare una chiave a bussola da 13 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 30 N·m.
Passaggio 39

Rimuovere il tappo dal foro corrispondente nella pinza del freno.
Passaggio 40

Avvitare il raccordo a dado che collega il tubo flessibile del freno alla pinza. Utilizzare una chiave per dadi svasati da 10 mm.
Passaggio 41

Ripetere gli stessi passaggi per collegare l'altro tubo flessibile del freno.
Passaggio 42

Stringere i raccordi a dado che collegano i tubi flessibili del freno alla pinza. Utilizzare una chiave combinata da 10 mm. Utilizzare una chiave dinamometrica. Utilizzare una chiave a bussola per dadi svasati da 10 mm. Coppia di serraggio: 17 N·m.
Passaggio 43

Rimuovere i tappi delle viti di spurgo dei freni. Utilizzare una leva di montaggio.
Passaggio 44

Pulire le viti di spurgo dei freni. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.

Sostituzione: kit di revisione delle pinze freno - Renault Master 2 van. Gli esperti di AUTODOC raccomandano:
La procedura di spurgo deve essere eseguita con entrambe le viti di spurgo superiore e inferiore, poiché la pinza anteriore della Renault Master 2 van ha un design separato a due pistoncini.
Passaggio 45

Collegare il kit di spurgo dei freni a una delle viti di spurgo.
Passaggio 46

Allentare la vite di spurgo del freno. Utilizzare una chiave combinata da 11 mm.
Passaggio 47

Premere più volte il pedale del freno per eliminare l'aria dal sistema.

Importante!
La procedura di spurgo deve essere eseguita sia con entrambe le viti di spurgo superiore e inferiore, poiché la pinza anteriore della Renault Master 2 van ha un design separato a due pistoncini.Monitorare il livello del liquido dei freni durante lo spurgo: non deve scendere al di sotto del segno "Min" sul serbatoio del liquido dei freni. Se necessario, effettuare un rabbocco con liquido dei freni fresco.
Passaggio 48

Avvitare la vite di spurgo dei freni. Utilizzare una chiave combinata da 11 mm.
Passaggio 49

Scollegare il kit di spurgo dei freni.
Passaggio 50

Serrare la vite di spurgo dei freni. Utilizzare una chiave a bussola da 11 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 9 N·m.
Passaggio 51

Riattaccare il tappo della vite di spurgo dei freni.
Passaggio 52

Ripetere la stessa procedura anche per l'altra vite di spurgo.
Passaggio 53

Pulire la sede di montaggio del cerchione. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 54

Trattare la superficie del disco del freno che entra in contatto con il cerchione. Utilizzare del grasso ceramico.
Passaggio 55

Installare la ruota.

Sostituzione: kit di revisione delle pinze freno - Renault Master 2 van. Il consiglio di AUTODOC:
Per evitare lesioni, avvitare gli elementi di fissaggio sorreggendo la ruota.
Passaggio 56

Avvitare gli elementi di fissaggio della ruota. Utilizzare una chiave a bussola ad impatto per ruote da 24 mm. Utilizzare una chiave a cricchetto.
Passaggio 57

Abbassare l'auto e stringere gli elementi di fissaggio delle ruote secondo uno schema incrociato. Utilizzare una chiave a bussola ad impatto per ruote da 24 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 172 N·m.
Passaggio 58

Rimuovere il cric, i cavalletti ed i cunei per ruote.
Passaggio 59

Controllare il livello del liquido dei freni nel serbatoio ed effettuare un rabbocco, se necessario.
Passaggio 60

Serrare il tappo del serbatoio del liquido dei freni.
Passaggio 61

Chiudere il cofano.
