Importante!

Questa procedura di sostituzione può essere usata per:
FORD Transit Mk6 Furgonato (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgonato (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgonato (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgonato (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgonato (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Furgonato (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Furgonato (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgonato (V347, V348, FA) 2.4 TDCi RWD, FORD Transit Mk6 Furgonato (V347, V348, FA) 2.3 16V RWD, FORD Transit Mk6 Furgonato (V347, V348, FA) 3.2 TDCi RWD, FORD Transit Mk6 Furgonato (V347, V348, FA) 2.2 TDCi, FORD Transit Mk6 Furgonato (V347, V348, FA) 2.2 TDCi … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire un puntone di sospensione anteriore su FORD TRANSIT MK7 [TUTORIAL DI AUTODOC]

Come cambiare il supporto del puntone della sospensione anteriore su Ford Transit Mk7 van – Guida alla sostituzione

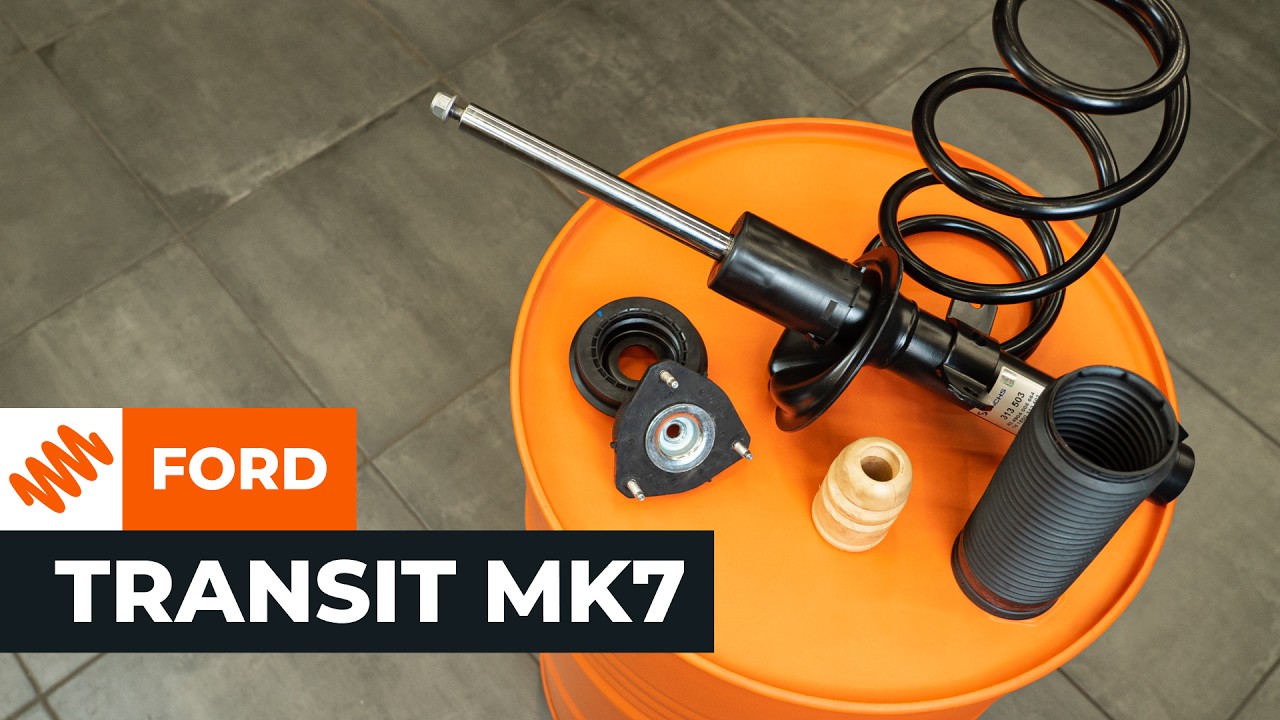

Tutte le parti che è necessario sostituire – Supporto ammortizzatore e cuscinetto per Transit Mk6 Furgonato (V347, V348, FA) e altri modelli FORD

Prodotti alternativi

Supporto ammortizzatore

174274 FEBI BILSTEIN Kit riparazione, Cuscinetto ammortizzatore a molla

25,78 EUR

Negozio

SMA0194 ASHIKA Supporto ammortizzatore

31,88 EUR

Negozio

Attrezzi per montaggio dei Supporto ammortizzatore e cuscinetto Transit Mk6 Van (V347, V348)

Sostituzione: supporto ammortizzatore - Ford Transit Mk7 van. Attrezzi che potrebbero essere necessari:

                      Spazzola metallica

                      Spray WD-40

                      Spray detergente multiuso

                      Grasso ceramico

                      Chiave dinamometrica

                      Chiave combinata da 19 mm

                      Chiave a bussola da 13 mm

                      Chiave a bussola da 15 mm

                      Chiave a bussola da 18 mm

                      Chiave a bussola da 19 mm

                      Chiave a bussola da 24 mm

                      Chiave a bussola da 36 mm

                      Chiave a bussola per il dado del puntone da 18 mm

                      Punta esagonale H5

                      Barra di estensione esagonale H6

                      Chiave a bussola ad impatto per ruote da 21 mm

                      Chiave a cricchetto o utensile elettrico per rimozione/installazione di elementi di fissaggio filettati

                      Giramaschi

                      Leva di montaggio

                      Pinze a naso lungo

                      Strumento telescopico di presa magnetica

                      Cacciaspine

                      Martello

                      Martello in gomma

                      Separatore di giunti sferici

                      Compressore per molle stazionario

                      Cric per trasmissione o un secondo cric per veicoli

                      Ponte sollevatore per auto o cric con cavalletti e cunei per ruote

Acquistare utensili

Sostituzione: supporto ammortizzatore - Ford Transit Mk7 van. Il consiglio degli esperti di AUTODOC:

I puntoni, le molle elicoidali e i supporti dei puntoni della sospensione anteriore devono essere sostituiti in coppia.
La procedura di sostituzione è identica per i puntoni di destra e sinistra, le molle elicoidali e i supporti dei puntoni della sospensione anteriore, ad eccezione dei passaggi per accedere agli elementi di fissaggio dei supporti dei puntoni destro e sinistro.
L'intervento deve essere eseguito interamente a quadro spento.

Sostituzione: supporto ammortizzatore - Ford Transit Mk7 van. Procedere come segue:

Passaggio 1

Aprire la portiera dell'auto.
Passaggio 2

Aprire il vano portaoggetti.
Passaggio 3

Premere sulle linguette di fissaggio del vano portaoggetti per staccarlo.
Passaggio 4

Rimuovere il vano portaoggetti.
Passaggio 5

Ripiegare l'isolamento che copre gli elementi di fissaggio del supporto del puntone.
Passaggio 6

Pulire gli elementi di fissaggio del supporto del puntone superiore. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 7

Allentare gli elementi di fissaggio del supporto del puntone. Utilizzare una chiave a bussola da 13 mm. Utilizzare una chiave a cricchetto.

Attenzione!
Non svitare completamente i dadi.
Passaggio 8

Fissare le ruote con i cunei.
Passaggio 9

Rimuovere il tappo centrale della ruota.

Passaggio 10

Allentare i dadi delle ruote. Utilizzare una chiave a bussola ad impatto per ruote da 21 mm. Utilizzare un giramaschi.
Passaggio 11

Rimuovere la coppiglia di sicurezza dell'elemento di fissaggio dell'asse. Utilizzare una leva di montaggio. Utilizzare delle pinze a naso lungo.
Passaggio 12

Rimuovere il coperchio di protezione dal dado dell'asse.
Passaggio 13

Pulire il dado dell'asse. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 14

Allentare il dado dell'asse. Utilizzare una chiave a bussola da 36 mm. Utilizzare un giramaschi.
Passaggio 15

Sollevare il veicolo.

Attenzione!
Qualora venga utilizzato un cric, assicurarsi che la vettura sia parcheggiata su una superficie rigida e piana.Assicurarsi inoltre di fissare l'auto con dei cavalletti.
Passaggio 16

Svitare i dadi della ruota.

Sostituzione: supporto ammortizzatore - Ford Transit Mk7 van. AUTODOC raccomanda:
Per evitare lesioni, sorreggere la ruota mentre vengono svitati i dadi.
Passaggio 17

Rimuovere la ruota.
Passaggio 18

Pulire l'elemento di fissaggio che collega la bielletta della barra stabilizzatrice al puntone della sospensione. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 19

Pulire l'elemento di fissaggio della staffa del cavo del sensore ABS. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.

Passaggio 20

Pulire l'elemento di fissaggio che collega il puntone della sospensione al fuso a snodo dello sterzo. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 21

Svitare l'elemento di fissaggio della staffa del cavo del sensore ABS. Utilizzare una chiave a bussola da 18 mm. Utilizzare una chiave a cricchetto.
Passaggio 22

Staccare la staffa del cavo del sensore ABS dal puntone della sospensione.
Passaggio 23

Svitare l’elemento di fissaggio che collega la bielletta della barra stabilizzatrice al puntone di sospensione. Utilizzare una chiave combinata da 19 mm. Utilizzare una punta esagonale H5. Utilizzare una chiave a cricchetto.
Passaggio 24

Staccare la bielletta della barra stabilizzatrice dal puntone della sospensione.
Passaggio 25

Svitare il dado dell'asse. Utilizzare una chiave a bussola da 36 mm. Utilizzare una chiave a cricchetto.
Passaggio 26

Rimuovere la rondella dell'asse. Utilizzare uno strumento telescopico di presa magnetica.
Passaggio 27

Sorreggere il braccio della sospensione. Utilizzare un cric per trasmissione o un altro cric per veicoli.
Passaggio 28

Staccare il semiasse dallo snodo dello sterzo. Utilizzare un cacciaspine. Utilizzare un martello.
Passaggio 29

Rimuovere il supporto da sotto il braccio della sospensione.

Sostituzione: supporto ammortizzatore - Ford Transit Mk7 van. Consiglio:
Abbassare il cric per trasmissione o per veicoli in modo fluido e senza scatti, evitando così di danneggiare gruppi e meccanismi del veicolo.
Passaggio 30

Pulire l'elemento di fissaggio che collega il giunto sferico al braccio della sospensione. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 31

Svitare l’elemento di fissaggio che collega il giunto sferico al braccio della sospensione. Utilizzare una chiave a bussola da 24 mm. Utilizzare una chiave a cricchetto.
Passaggio 32

Sorreggere lo snodo dello sterzo. Utilizzare un cric per trasmissione o un altro cric per veicoli.
Passaggio 33

Scollegare il giunto sferico dal braccio della sospensione. Utilizzare un separatore di giunti sferici. Utilizzare una leva di montaggio.
Passaggio 34

Rimuovere il supporto da sotto lo snodo dello sterzo.

Passaggio 35

Rilasciare il giunto sferico dal braccio della sospensione tirando verso il basso il braccio della sospensione con la leva di montaggio.

Passaggio 36

Dopo aver rilasciato il giunto sferico, spostare lo snodo dello sterzo un po' di lato e riportare con cautela il braccio della sospensione nella sua posizione originale.

Passaggio 37

Sorreggere nuovamente lo snodo dello sterzo.

Passaggio 38

Rimuovere il semiasse dallo snodo dello sterzo.

Passaggio 39

Legare il semiasse alla carrozzeria con un cavo.

Attenzione!
Assicurarsi che il semiasse non penda.
Passaggio 40

Svitare l'elemento di fissaggio inferiore del puntone della sospensione. Utilizzare una chiave a bussola da 15 mm. Utilizzare una chiave a cricchetto.
Passaggio 41

Rimuovere il bullone di fissaggio.
Passaggio 42

Scollegare lo snodo dello sterzo dal puntone della sospensione. Utilizzare un martello in gomma. Utilizzare un cric per trasmissione o un altro cric per veicoli.

Sostituzione: supporto ammortizzatore - Ford Transit Mk7 van. Gli esperti di AUTODOC raccomandano:
Assicurarsi che lo snodo dello sterzo non penda liberamente sul tubo del freno o sul cavo elettrico.
Passaggio 43

Svitare gli elementi di fissaggio del supporto del puntone della sospensione.

Sostituzione: supporto ammortizzatore - Ford Transit Mk7 van. I professionisti raccomandano:
Per evitare lesioni, tenere saldamente il puntone in mano quando si allentano gli elementi di fissaggio.
Passaggio 44

Rimuovere il gruppo del puntone di sospensione.
Passaggio 45

Pulire le sedi di montaggio del puntone di sospensione. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 46

Pulire l'elemento di fissaggio sulla bielletta della barra stabilizzatrice. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 47

Pulire le scanalature del giunto del semiasse. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 48

A seconda della parte da sostituire, potrebbe essere necessario smontare il puntone di sospensione. Se si utilizzano tutti componenti nuovi, non sarà necessario smontare il vecchio puntone. In questo caso, un compressore per molle stazionario sarà necessario per assemblare un nuovo puntone solo se le sue parti sono state acquistate separatamente.

Passaggio 49

Posizionare il gruppo del puntone di sospensione sul compressore per molle stazionario.

Attenzione!
Quando si utilizza un compressore per molle stazionario, le spire della molla devono essere bloccate in modo sicuro, comprimendo la molla da entrambe le estremità.Assicurarsi che la molla sia nella posizione corretta.Assicurarsi che le spire della molla siano saldamente inserite nelle ganasce del compressore.
Passaggio 50

Comprimere la molla.
Passaggio 51

Pulire la parte superiore dell'asta del pistone del puntone di sospensione. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 52

Svitare il dado dell'asta del pistone del puntone. Utilizzare una chiave a bussola per il dado del puntone da 18 mm. Utilizzare una barra di estensione esagonale H6. Utilizzare una chiave a cricchetto.
Passaggio 53

Rimuovere il supporto superiore del puntone.
Passaggio 54

Rilasciare la molla.
Passaggio 55

Rimuovere il cuscinetto di supporto e i tamponi di fine corsa.
Passaggio 56

Rimuovere il soffietto parapolvere.

Passaggio 57

Installare un nuovo parapolvere, un tampone di fine corsa e un cuscinetto di supporto.
Passaggio 58

Comprimere la molla.
Passaggio 59

Installare un nuovo supporto del puntone superiore.
Passaggio 60

Installare e serrare il dado dell'asta del pistone del puntone. Utilizzare una chiave a bussola per il dado del puntone da 18 mm. Utilizzare una barra di estensione esagonale H6. Utilizzare una chiave dinamometrica. Coppia di serraggio: 70 N·m.
Passaggio 61

Rilasciare la molla.
Passaggio 62

Rimuovere il gruppo puntone dal compressore per molle.
Passaggio 63

Installare il gruppo del puntone nel passaruota.
Passaggio 64

Avvitare gli elementi di fissaggio del puntone. Non vanno serrati.

Sostituzione: supporto ammortizzatore - Ford Transit Mk7 van. Gli esperti di AUTODOC raccomandano:
Per evitare lesioni, sorreggere il puntone mentre si avvitano i dadi di fissaggio.
Passaggio 65

Fissare il puntone sullo snodo dello sterzo. Utilizzare un cric per trasmissione o un altro cric per veicoli.
Passaggio 66

Installare e avvitare il bullone di fissaggio.
Passaggio 67

Installare il semiasse.

Attenzione!
Al momento del riassemblaggio, utilizzare un nuovo kit di dadi dell'asse: una rondella, un dado, un coperchio di protezione del dado e una coppiglia.
Passaggio 68

Installare la rondella dell'asse.
Passaggio 69

Avvitare il dado dell'asse. Utilizzare una chiave a bussola da 36 mm. Utilizzare una chiave a cricchetto.
Passaggio 70

Pulire la sede di montaggio del giunto sferico. Utilizzare una spazzola metallica. Utilizzare lo spray WD-40.
Passaggio 71

Fissare il giunto sferico al braccio della sospensione e avvitare il dado di fissaggio. Utilizzare una leva di montaggio.
Passaggio 72

Installare la bielletta della barra stabilizzatrice e avvitare il dado di fissaggio.
Passaggio 73

Installare la staffa del cavo del sensore ABS e avvitare il dado di fissaggio.
Passaggio 74

Serrare l'elemento di fissaggio che collega la bielletta della barra stabilizzatrice al puntone della sospensione. Utilizzare una chiave a bussola da 19 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 55 N-m.
Passaggio 75

Serrare l'elemento di fissaggio della staffa del cavo del sensore ABS. Utilizzare una chiave a bussola da 18 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 45 N-m.
Passaggio 76

Sollevare lo snodo dello sterzo.

Passaggio 77

Serrare l'elemento di fissaggio inferiore del puntone della sospensione. Utilizzare una chiave a bussola da 18 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 100 N-m + 180°.

Importante!
Assicurarsi di utilizzare elementi di fissaggio nuovi.
Passaggio 78

Rimuovere il supporto da sotto lo snodo dello sterzo.

Sostituzione: supporto ammortizzatore - Ford Transit Mk7 van. AUTODOC raccomanda:
Abbassare il cric per trasmissione o per veicoli in modo fluido e senza scatti, evitando così di danneggiare gruppi e meccanismi del veicolo.
Passaggio 79

Serrare l’elemento di fissaggio che collega il braccio della sospensione al giunto sferico. Utilizzare una chiave a bussola da 24 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 150 N-m.
Passaggio 80

Pulire la sede di montaggio del cerchione. Utilizzare una spazzola metallica. Utilizzare uno spray detergente multiuso.
Passaggio 81

Trattare la superficie del mozzo della ruota che entra in contatto con il cerchione. Utilizzare del grasso ceramico.
Passaggio 82

Installare la ruota.

Sostituzione: supporto ammortizzatore - Ford Transit Mk7 van. Consiglio:
Per evitare lesioni, sorreggere la ruota mentre vengono avvitati i dadi di fissaggio.
Passaggio 83

Avvitare i dadi delle ruote. Utilizzare una chiave a bussola ad impatto per ruote da 21 mm. Utilizzare una chiave a cricchetto.
Passaggio 84

Abbassare la vettura e serrare i dadi della ruota seguendo uno schema incrociato. Utilizzare una chiave a bussola ad impatto per ruote da 21 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 200 N·m.
Passaggio 85

Serrare il dado dell'asse. Utilizzare una chiave a bussola da 36 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 320 N·m.
Passaggio 86

Installare il coperchio di protezione sul dado dell'asse.
Passaggio 87

Installare la coppiglia. Utilizzare una leva di montaggio.
Passaggio 88

Installare il tappo centrale della ruota.

Passaggio 89

Rimuovere il cric, i cavalletti ed i cunei per ruote.

Passaggio 90

Serrare gli elementi di fissaggio del puntone. Utilizzare una chiave a bussola da 13 mm. Utilizzare una chiave dinamometrica. Coppia di serraggio: 30 N-m.
Passaggio 91

Rimettere in posizione l'isolante che copre gli elementi di fissaggio del puntone.
Passaggio 92

Installare il portaoggetti premendo sulle linguette di fissaggio.
Passaggio 93

Chiudere il vano portaoggetti.
Passaggio 94

Chiudere la portiera dell'auto.

Il manuale le è stato d'aiuto?

La preghiamo di valutare questo manuale su una scala da 1 a 5. Se ha delle domande non esiti a chiedere.

In cerca degli pneumatici giusti?

Quali sono le dimensioni di pneumatici e ruote compatibili con il modello FORD Transit Mk6 Van (V347, V348)?

Misura gomme Ford Transit Mk6 Van

Come cambiare un cuscinetto della ruota anteriore su Ford Transit Mk7 van – Guida alla sostituzione

Scarichi gratuitamente
3.24 MB
Come cambiare un braccio di sospensione anteriore su Ford Transit Mk7 van – Guida alla sostituzione

Scarichi gratuitamente
1.81 MB
Come cambiare le testine dei tiranti su Ford Transit Mk7 van – Guida alla sostituzione

Scarichi gratuitamente
1.57 MB
Come cambiare le biellette della barra stabilizzatrice anteriore su Ford Transit Mk7 van – Guida alla sostituzione

Scarichi gratuitamente
1.52 MB
Come cambiare le boccole della barra stabilizzatrice anteriore su Ford Transit Mk7 van – Guida alla sostituzione

Scarichi gratuitamente
2.15 MB
Come cambiare un puntone di sospensione anteriore su Ford Transit Mk7 van – Guida alla sostituzione

Scarichi gratuitamente
4.62 MB

Come cambiare un puntone di sospensione anteriore su Ford Transit Mk7 van – Guida alla sostituzione

Scarichi gratuitamente
4.62 MB
Come cambiare una molla della sospensione anteriore su Ford Transit Mk7 van – Guida alla sostituzione

Scarichi gratuitamente
4.54 MB
Come cambiare il supporto del puntone della sospensione anteriore su FORD Transit Mk6 Camion pianale/Telaio (V347, V348) – Guida alla sostituzione

Scarichi gratuitamente
4.44 MB
Come cambiare il supporto del puntone della sospensione anteriore su FORD Transit Mk6 Bus (V347, V348) – Guida alla sostituzione

Scarichi gratuitamente
4.45 MB
Come cambiare il supporto del puntone della sospensione anteriore su FORD Transit Mk6 Tourneo – Guida alla sostituzione

Scarichi gratuitamente
4.43 MB
Come cambiare supporto ammortizzatore su un'auto - Guida alla sostituzione

Universale

Scarichi gratuitamente
1.04 MB

La Sua pagina del profilo è il Suo assistente personale

Annota le spese dell’auto, con registro e programma di sostituzione, salva materiali preferiti, appunti e documenti

Installi l'applicazione AUTODOC CLUB!

Il suo manager personale delle spese dell'auto, i consigli di manutenzione, i promemoria sui prossimi appuntamenti e intervalli di assistenza, manuali di riparazione fai da te: tutto questo sul suo smartphone.

Scansionare

Per scaricare l'app:

- scansioni il codice QR
- scaricare dall'App Store
- scaricare da Google Play

Come sostituire il compressore del climatizzatore della tua auto senza stress | AUTODOC

22K visualizzazioni

Pubblicato il: 23/05/2023
I 5 errori più comuni nell'acquisto di ricambi

18K visualizzazioni

Pubblicato il: 11/03/2022
Quando, perché e come cambiare l'olio motore | I consigli di AUTODOC

2K visualizzazioni

Pubblicato il: 16/08/2024
Come rimuovere i graffi da un'auto | I consigli di AUTODOC

111K visualizzazioni

Pubblicato il: 12/05/2022
