Intervallo di sostituzione consigliato per la categoria di pezzi Ganasce freno a mano : 100000 km.

Importante!

Questa procedura di sostituzione può essere usata per:
MERCEDES-BENZ 190 (W201) E 1.8 (201.018), MERCEDES-BENZ 190 (W201) 2.0 (201.022), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) 2.0 (201.023), MERCEDES-BENZ 190 (W201) E 2.0, MERCEDES-BENZ 190 (W201) E 2.0 (201.024), MERCEDES-BENZ 190 (W201) E 2.3-16, MERCEDES-BENZ 190 (W201) E 2.3-16, MERCEDES-BENZ 190 (W201) E 2.3-16 (201.034), MERCEDES-BENZ 190 (W201) E 2.3, MERCEDES-BENZ 190 (W201) E 2.3 (201.028), MERCEDES-BENZ 190 (W201) E 2.5-16 Evolution (201.036), MERCEDES-BENZ 190 (W201) E 2.5-16 (201.035), MERCEDES-BENZ 190 (W201) E 2.6, MERCEDES-BENZ 190 (W201) D 2.0 (201.122), MERCEDES-BENZ 190 (W201) D 2.0 (201.122), MERCEDES-BENZ 190 (W201) D 2.5 (201.126), MERCEDES-BENZ 190 (W201) D 2.5 (201.126), MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128), MERCEDES-BENZ 190 (W201) Turbo-D 2.5 (201.128), MERCEDES-BENZ 190 (W201) E 2.5-16 Evolution II, MERCEDES-BENZ 190 (W201) E 2.6 (201.029), MERCEDES-BENZ 190 (W201) 2.3, MERCEDES-BENZ 190 (W201) 2.3 E, MERCEDES-BENZ 190 (W201) 2.6, MERCEDES-BENZ 190 (W201) E 2.5-16 (201.0035) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

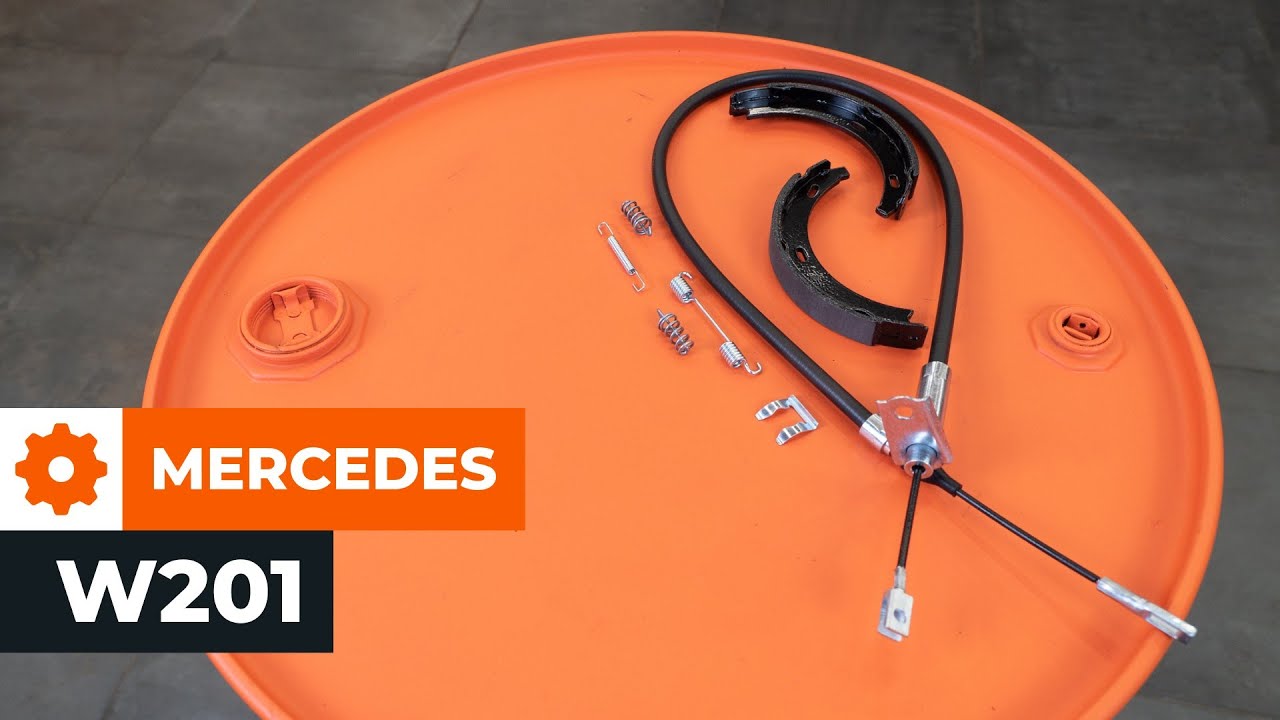

Come cambiare ganasce e cavi del freno a mano su MERCEDES W201 [VIDEO TUTORIAL DI AUTODOC]

Come cambiare ganasce del freno a mano su Mercedes W201 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Ganasce Freno a Mano per 190 (W201) e altri modelli MERCEDES-BENZ

Prodotti alternativi

Ganasce freno a mano

Sostituzione: ganasce del freno a mano - Mercedes W201. Attrezzi che sono necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Detergente spray multiuso

                      Grasso ceramico

                      Chiave dinamometrica

                      Chiave combinate N°17

                      Bussola nr. 13

                      Bussola nr. 17

                      Punta hex n.H5

                      Chiavi a bussola per dadi
cerchio ruote N°17

                      Chiave a cricchetto

                      Giravite Piatto

                      Cacciaspina

                      Martello

                      Giramaschi

                      Pinze a naso lungo

                      Piede di porco

                      Cunei ruote

Acquistare utensili

Sostituzione: ganasce del freno a mano - Mercedes W201. I professionisti raccomandano:

Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: ganasce del freno a mano - Mercedes W201. Procedere come segue:

Passaggio 1

Aprire il cofano motore.
Passaggio 2

Svita il tappo del serbatoio del liquido dei freni.
Passaggio 3

Serra le ruote con i cunei.

Passaggio 4

Allentare i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa un giramaschi.
Passaggio 5

Sollevare l’auto.

Sostituzione: ganasce del freno a mano - Mercedes W201. AUTODOC raccomanda:
Qualora si utilizzi un cric, occorre assicurarsi che poggi su una superficie piana e senza alcuna irregolarità.Assicurarsi inoltre di fissare l'auto con dei cavalletti a martinetto.
Passaggio 6

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 7

Smonta le ruote.
Passaggio 8

Pulire i perni di guida delle pastiglie dei freni. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 9

Rimuovere i perni di guida delle pastiglie dei freni. Usa un cacciaspina. Usa un martello.
Passaggio 10

Rimuovi la molla di ritenuta delle pastiglie dei freni.
Passaggio 11

Separa le pastiglie dei freni. Usa un piede di porco (2 pezzi).
Passaggio 12

Rimuovere le pastiglie dei freni.
Passaggio 13

Pulisci gli elementi di fissaggio della pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 14

Svitare gli elementi di fissaggio della pinza del freno. Utilizza una chiave combinata N°17.
Passaggio 15

Rimuovi i bulloni di fissaggio.
Passaggio 16

Rimuovere la pinza del freno.

Sostituzione: ganasce del freno a mano - Mercedes W201. Gli esperti di AUTODOC raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.
Passaggio 17

Pulire l'elemento di fissaggio del disco del freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 18

Svitare gli elementi di fissaggio del disco del freno. Usa una chiave HEX N.H5. Usa una chiave a cricchetto.
Passaggio 19

Rimuovi i bulloni di fissaggio.
Passaggio 20

Rimuovere il disco del freno.
Passaggio 21

Rimuovere la molla di ritorno della ganascia superiore del freno. Usa un piede di porco.
Passaggio 22

Rimuovere le molle di fermo delle ganasce del freno di stazionamento. Utilizzare pinze a naso lungo.
Passaggio 23

Rimuovere il regolatore del freno di stazionamento.
Passaggio 24

Rimuovere la molla di ritorno della ganascia inferiore del freno. Usa un giravite piatto.
Passaggio 25

Rimuovere le ganasce del freno di stazionamento.
Passaggio 26

Pulire le sedi di montaggio delle ganasce del freno di stazionamento. Usa una spazzola metallica. Usa un detergente spray multiuso.
Passaggio 27

Installare la molla di ritorno della ganascia superiore del freno.
Passaggio 28

Installare il regolatore del freno di stazionamento.
Passaggio 29

Installare le nuove ganasce del freno di stazionamento.
Passaggio 30

Installare le molle di fermo delle ganasce del freno di stazionamento. Utilizzare pinze a naso lungo.
Passaggio 31

Installare la molla di ritorno inferiore. Usa un giravite piatto.
Passaggio 32

Pulire il mozzo della ruota. Usa una spazzola metallica.
Passaggio 33

Tratta la superficie di contatto. Utilizzare grasso ceramico.
Passaggio 34

Installare il disco del freno.
Passaggio 35

Monta il bullone di fissaggio.
Passaggio 36

Stringere gli elementi di fissaggio del disco del freno. Usa una chiave HEX N.H5. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 10 Nm.
Passaggio 37

Impostare il regolatore del freno di stazionamento nella posizione corretta. Usa un giravite piatto.
Passaggio 38

Installare la pinza del freno e fissarla.
Passaggio 39

Monta i bulloni di fissaggio.

Passaggio 40

Serra gli elementi di fissaggio della pinza del freno. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 65 Nm.
Passaggio 41

Installare le pastiglie dei freni.
Passaggio 42

Installa le molle di ritenuta delle pastiglie dei freni.
Passaggio 43

Installare i perni di guida delle pastiglie dei freni. Usa un cacciaspina. Usa un martello.
Passaggio 44

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 45

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Utilizzare grasso ceramico.
Passaggio 46

Pulisci la superficie del disco freno. Usa un pulitore freni.
Passaggio 47

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Mercedes W201
Passaggio 48

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave a cricchetto.
Passaggio 49

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 50

Rimuovi i cric e i cunei.

Sostituzione: ganasce del freno a mano - Mercedes W201. Il consiglio di AUTODOC:
Senza avviare il motore, premere più volte il pedale del freno fino ad avvertire una resistenza significativa.Controllare il livello del liquido dei freni nel serbatoio e rabboccare se necessario.
Passaggio 51

Stringi il tappo del serbatoio del fluido dei freni.
Passaggio 52

Chiudere il cofano motore.
