Importante!

Questa procedura di sostituzione può essere usata per:
TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

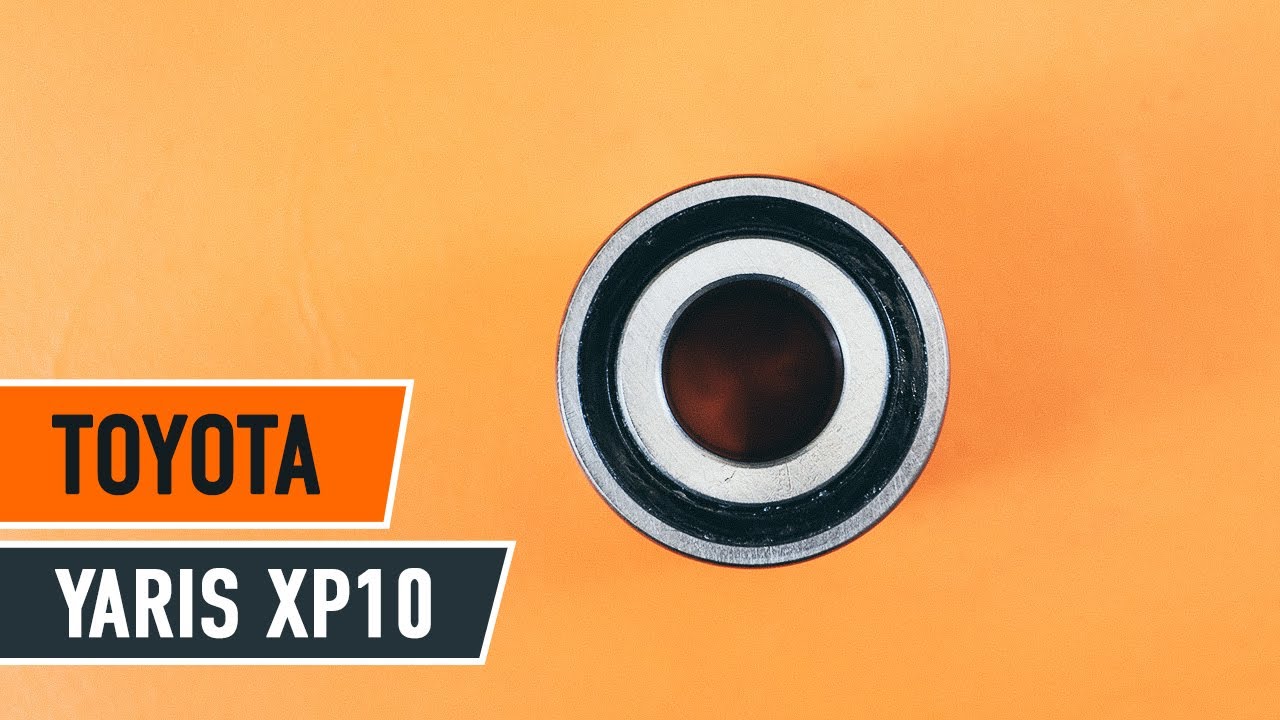

Cambio cuscinetto ruota anteriore TOYOTA YARIS XP10 TUTORIAL | AUTODOC

Come cambiare cuscinetto ruota della parte anteriore su Toyota Yaris P1 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per Yaris Hatchback (_P1_) e altri modelli TOYOTA

Kit cuscinetto ruota

Cuscinetto ruota

        Kit cuscinetto ruota per TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Benzina (68 CV)

        Kit cuscinetto ruota per TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Benzina (106 CV)

        Kit cuscinetto ruota per TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) Diesel (75 CV)

        Kit cuscinetto ruota per TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_) Benzina (87 CV)

        Kit cuscinetto ruota per TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Benzina (105 CV)

Sostituzione: сuscinetto ruota - Toyota Yaris P1. Elenco degli attrezzi necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°17

                        Chiave combinate N°19

                        Bussola nr. 17

                        Bussola nr. 19

                        Bussola nr. 30

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Giramaschi

                        Martello

                        Pinze taglienti

                        Scalpello piatto

                        Martello di gomma

                        Set di montaggio/smontaggio cuscinetti e boccole

                        Pinze per anelli di sicurezza

                        Estrattore giunto sferico

                        Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - Toyota Yaris P1. AUTODOC raccomanda:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Toyota Yaris P1.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: сuscinetto ruota - Toyota Yaris P1. Sequenza raccomandata delle fasi:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.

Passaggio 4

Svita i bulloni delle ruote.

Sostituzione: сuscinetto ruota - Toyota Yaris P1. Consiglio:
Per evitare incidenti, solleva la ruota quando sviti i bulloni.
Passaggio 5

Smonta le ruote.
Passaggio 6

Allarga l'acciaccatura dell'elemento di fissaggio dell'albero di trasmissione. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 7

Pulire l'elemento di fissaggio del semiasse. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 8

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa un giramaschi.
Passaggio 9

Rimuovere l'albero di trasmissione.

Sostituzione: сuscinetto ruota - Toyota Yaris P1. Il consiglio di AUTODOC:
Se necessario, usa un maglio di gomma.
Passaggio 10

Pulisci gli elementi di fissaggio del supporto pinza freno. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 11

Svitare l'attacco della staffa pinza freno. Utilizza una chiave a bussola N°17. Usa una chiave a cricchetto.
Passaggio 12

Rimuovi la pinza freno insieme alla sua staffa.

Sostituzione: сuscinetto ruota - Toyota Yaris P1. Gli esperti di AUTODOC raccomandano:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 13

Rimuovere il disco del freno.
Passaggio 14

Rimuovere il semicono che fissa il perno di montaggio della testa barra comando sterzo. Usa delle tenaglie.
Passaggio 15

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 16

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave combinata N°17.
Passaggio 17

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 18

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 19

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°19.
Passaggio 20

Scollegare il giunto sferico dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 21

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 22

Svita gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa una chiave a cricchetto.
Passaggio 23

Rimuovi i bulloni di fissaggio.

Passaggio 24

Scollegare il fuso a snodo dal supporto di ammortizzazione.
Passaggio 25

Rimuovere il fuso a snodo insieme al mozzo.
Passaggio 26

Estrarre il mozzo della ruota dalla ghiera interna del cuscinetto. Usare un set di montaggio/smontaggio cuscinetti e boccole. Usa un martello.
Passaggio 27

Estrarre l'anello di arresto dal fuso a snodo. Usa le pinze per anelli di sicurezza.
Passaggio 28

Estrarre il cuscinetto del mozzo della ruota. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 29

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 30

Inserire il nuovo cuscinetto nel fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole. Usa un martello.

Sostituzione: сuscinetto ruota - Toyota Yaris P1. Il consiglio degli esperti di AUTODOC:
Assicurati che il cuscinetto del mozzo della ruota sia posizionato correttamente. Evita un suo disallineamento.Smetti di pressare sulla superficie del cuscinetto subito dopo averla posizionata sulla sua sede di montaggio.
Passaggio 31

Installare l'anello di arresto nel fuso a snodo. Usa le pinze per anelli di sicurezza.
Passaggio 32

Premere il mozzo della ruota nella gabbia interna del cuscinetto. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 33

Installa il fuso a snodo insieme al mozzo.
Passaggio 34

Monta i bulloni di fissaggio.

Passaggio 35

Fissare il supporto di ammortizzazione sul fuso a snodo.

Passaggio 36

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave combinata N°19. Utilizza una chiave a bussola N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 132 Nm.
Passaggio 37

Tratta con del prodotto gli elementi di fissaggio del puntone dell'ammortizzatore. Usa il grasso al rame.
Passaggio 38

Collega il giunto sferico al fuso a snodo.

Passaggio 39

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 98 Nm.
Passaggio 40

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 41

Installa l'albero di trasmissione all'interno del mozzo della ruota.
Passaggio 42

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°30. Usa un giramaschi. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 216 Nm.
Passaggio 43

Riacciacca l'elemento di fissaggio dell'albero di trasmissione. Usa uno scalpello piatto per la lavorazione dei metalli. Usa un martello.
Passaggio 44

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 45

Installare il disco del freno.
Passaggio 46

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: сuscinetto ruota - Toyota Yaris P1. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 47

Installa la pinza freno insieme alla sua staffa.
Passaggio 48

Serrare il sostegno pinza freno. Utilizza una chiave a bussola N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 88 Nm.
Passaggio 49

Collegare il gambo tirante al fuso a snodo.
Passaggio 50

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave combinata N°17. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 49 Nm.
Passaggio 51

Installa la copiglia. Usa delle tenaglie.
Passaggio 52

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 53

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: сuscinetto ruota - Toyota Yaris P1. I professionisti raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 54

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Toyota Yaris P1
Passaggio 55

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 56

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.
Passaggio 57

Rimuovi i cric e i cunei.
