Importante!

Questa procedura di sostituzione può essere usata per:
TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_), TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_), TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

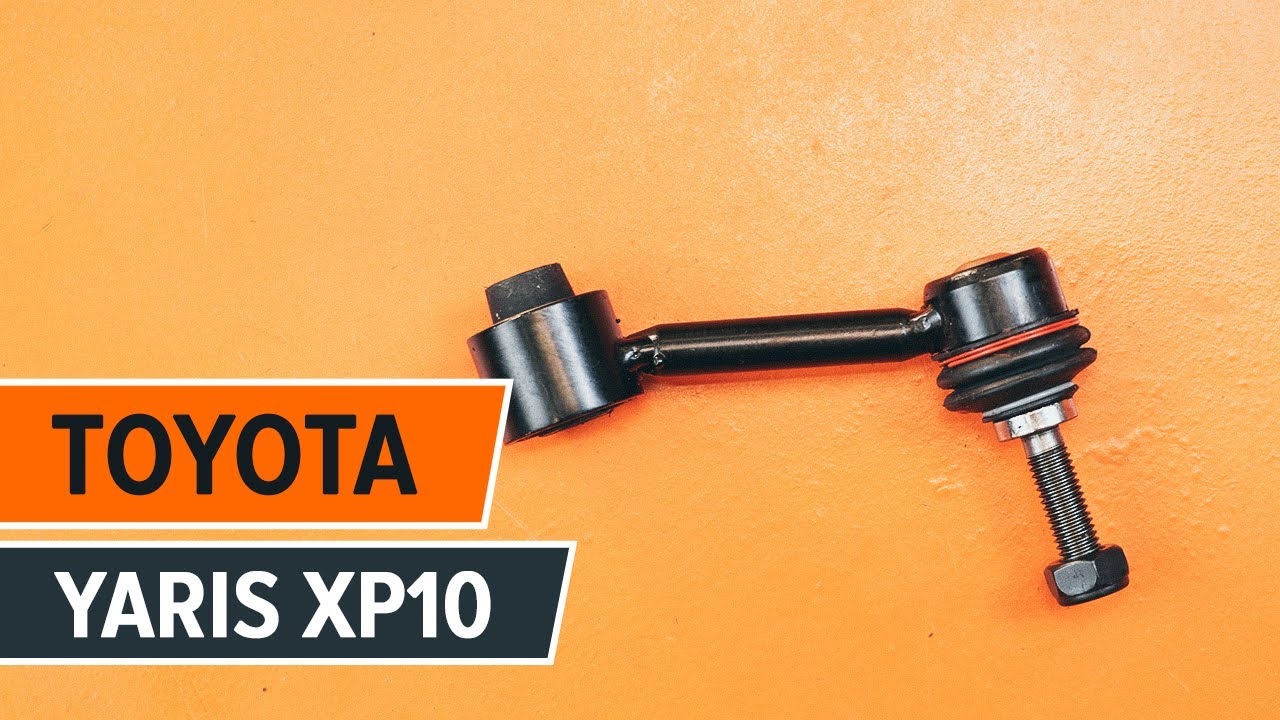

Come sostituire biellette barra stabilizzatrice anteriore su TOYOTA YARIS XP10 TUTORIAL | AUTODOC

Come cambiare biellette barra stabilizzatrice della parte anteriore su Toyota Yaris P1 - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Biellette Barra Stabilizzatrice per Yaris Hatchback (_P1_) e altri modelli TOYOTA

Bielletta barra stabilizzatrice

Kit riparazione, Sopporto stabilizzatore

Kit riparazione, Barra accoppiamento stabilizzatore

Supporto, Barra accoppiamento stabilizzatore

        Bielletta barra stabilizzatrice per TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Benzina (105 CV)

        Bielletta barra stabilizzatrice per TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Benzina (68 CV)

        Bielletta barra stabilizzatrice per TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Benzina (150 CV)

        Bielletta barra stabilizzatrice per TOYOTA Yaris Hatchback (_P1_) 1.5 (NCP13_) Benzina (106 CV)

        Bielletta barra stabilizzatrice per TOYOTA Yaris Hatchback (_P1_) 1.4 D-4D (NLP10_) Diesel (75 CV)

        Bielletta barra stabilizzatrice per TOYOTA Yaris Hatchback (_P1_) 1.3 (SCP12_, SCP13_) Benzina (87 CV)

        Bielletta barra stabilizzatrice per TOYOTA Yaris Hatchback (_P1_) 1.0 (SCP10_) Benzina (65 CV)

Sostituzione: biellette barra stabilizzatrice - Toyota Yaris P1. Attrezzi che saranno necessari:

                        Spazzola metallica

                        WD-40 spray lubrificante

                        Pulitore freni

                        Grasso al rame

                        Chiave combinate N°13

                        Bussola nr. 13

                        Chiavi a bussola per dadi
cerchio ruote N°21

                        Chiave a cricchetto

                        Chiave dinamometrica

                        Estrattore giunto sferico

                        Cric idraulico per trasmissione

                        Cunei ruote

Acquistare utensili

Sostituzione: biellette barra stabilizzatrice - Toyota Yaris P1. AUTODOC raccomanda:

Sostituisci i tiranti delle barre stabilizzatrici in coppia su un' Toyota Yaris P1 .
La procedura di sostituzione è identica per entrambi i tiranti delle barre stabilizzatrici sullo stesso asse.
Tutti i tipi di lavori dovrebbero essere eseguiti a motore spento.

Sostituzione: biellette barra stabilizzatrice - Toyota Yaris P1. Utilizzare la seguente procedura:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 3

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 4

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si svitano i bulloni di fissaggio. Toyota Yaris P1
Passaggio 5

Smonta le ruote.
Passaggio 6

Pulisci gli elementi di fissaggio dei tiranti delle barre stabilizzatrici. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 7

Svita l'elemento di fissaggio che collega la barra stabilizzatrice al braccio di sospensione. Utilizza una chiave combinata N°13. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 8

Svita gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice alla barra. Utilizza una chiave combinata N°13. Utilizza una chiave a bussola N°13. Usa una chiave a cricchetto.
Passaggio 9

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 10

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°19.
Passaggio 11

Scollegare il giunto sferico dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 12

Rimuovere il puntone stabilizzatore trasversale.

Sostituzione: biellette barra stabilizzatrice - Toyota Yaris P1. Gli esperti di AUTODOC raccomandano:
Ispezionare i manicotti di supporto dello stabilizzatore. Sostituirli se necessario.
Passaggio 13

Pulisci le sedi di montaggio del tirante della barra stabilizzatrice. Usa una spazzola metallica. Usa lo spray WD-40.

Passaggio 14

Installare una nuova barra, serrarne gli elementi di montaggio.
Passaggio 15

Puntellare il braccio. Usa un cric idraulico per trasmissione.
Passaggio 16

Serra gli elementi di fissaggio che collegano il tirante della barra stabilizzatrice alla barra. Utilizza una chiave combinata N°13. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 18 Nm.
Passaggio 17.1

Serra l'elemento di fissaggio che collega la barra stabilizzatrice con il braccio di sospensione.

Passaggio 17.2

Utilizza una chiave combinata N°13. Utilizza una chiave a bussola N°13. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 18 Nm.
Passaggio 18

Tratta con del prodotto tutti i giunti della barra stabilizzatrice. Usa il grasso al rame.
Passaggio 19

Collega il giunto sferico al fuso a snodo.
Passaggio 20

Rimuovi il supporto da sotto il braccio.

AUTODOC raccomanda:
Sostituzione: biellette barra stabilizzatrice - Toyota Yaris P1. Abbassare il cric di trasmissione delicatamente, senza scatti, per evitare di danneggiare i componenti e i meccanismi.
Passaggio 21

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 22

Pulisci la superficie del disco freno. Usa un pulitore freni.

Sostituzione: biellette barra stabilizzatrice - Toyota Yaris P1. I professionisti raccomandano:
Dopo aver applicato lo spray, attendi qualche minuto.
Passaggio 23

Installare la ruota.

Sostituzione: biellette barra stabilizzatrice - Toyota Yaris P1. Il consiglio di AUTODOC:
Per evitare incidenti, tieni la ruota sollevata quando avviti i bulloni di serraggio.
Passaggio 24

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21.
Passaggio 25

Rimettere il veicolo per terra e, lavorando in ordine incrociato, serrare i bulloni di fissaggio delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.21. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 103 Nm.
Passaggio 26

Rimuovi i cric e i cunei.
