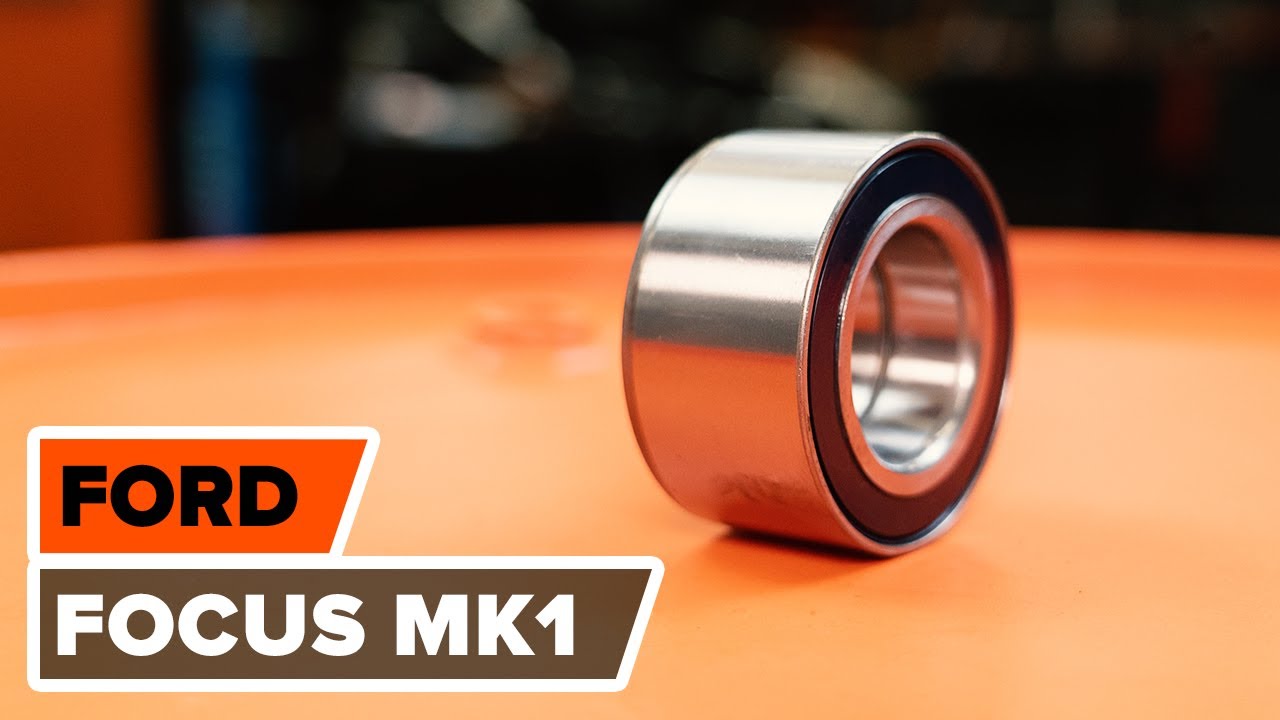

Come cambiare cuscinetto ruota della parte anteriore su Ford Focus DAW - Guida alla sostituzione

scaricamenti: 5

Importante!

Questa procedura di sostituzione può essere usata per:
FORD FOCUS (DAW, DBW) 1.4 16V, FORD FOCUS (DAW, DBW) 1.6 16V, FORD FOCUS (DAW, DBW) 1.8 16V, FORD FOCUS (DAW, DBW) 2.0 16V, FORD FOCUS (DAW, DBW) 1.8 Turbo DI / TDDi, FORD FOCUS (DAW, DBW) 1.8 DI / TDDi, FORD FOCUS (DAW, DBW) ST170, FORD FOCUS (DAW, DBW) 1.8 TDCi, FORD FOCUS (DAW, DBW) 1.4 16V, FORD FOCUS (DAW, DBW) 1.8 16V BiFuel … Visualizzare di più

I vari passaggi possono variare leggermente a seconda della struttura dell'auto.

Come sostituire cuscinetto ruota anteriore su FORD FOCUS (DAW) [VIDEO TUTORIAL DI AUTODOC]

Come cambiare cuscinetto ruota della parte anteriore su Ford Focus DAW - Guida alla sostituzione

Tutte le parti che è necessario sostituire – Cuscinetto Ruota per FOCUS (DAW, DBW) e altri modelli FORD

Prodotti alternativi

Kit cuscinetto ruota

Attrezzi per montaggio dei Cuscinetto Ruota Focus Mk1 Hatchback (DAW, DBW)

Sostituzione: сuscinetto ruota - Ford Focus DAW. Attrezzi che sono necessari:

                      Spazzola metallica

                      WD-40 spray lubrificante

                      Pulitore freni

                      Grasso al rame

                      Grasso multiuso

                      Chiave dinamometrica

                      Chiave combinate N°15

                      Bussola nr. 8

                      Bussola nr. 15

                      Bussola nr. 32

                      Punta hex n.H7

                      Punta Torx T50

                      Chiave a bussola per
ammortizzatore

                      Chiavi a bussola per dadi
cerchio ruote N°19

                      Set di montaggio/smontaggio cuscinetti e boccole

                      Chiave a cricchetto

                      Giravite Piatto

                      Giramaschi

                      Martello

                      Cacciaspina

                      Pinze per anelli di sicurezza

                      Estrattore giunto sferico

                      Separatore cuscinetti

                      Piede di porco

                      Cunei ruote

Acquistare utensili

Sostituzione: сuscinetto ruota - Ford Focus DAW. AUTODOC raccomanda:

Non riutilizzare il blocco del cuscinetto rimosso della vostra automobile Ford Focus DAW.
La procedura di sotituzione del cuscinetto del mozzo della ruota è identico per entrambe le ruote sullo stesso asse.
Si prega di notare: tutti i lavori sulla vettura - Ford Focus DAW - dovrebbero essere effettuati a motore spento.

Effettua la sostituzione nel seguente ordine:

Passaggio 1

Serra le ruote con i cunei.

Passaggio 2

Pulire l'elemento di fissaggio del semiasse. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 3

Allenta l'elemento di fissaggio dell'albero di trasmissione. Utilizza una chiave a bussola N°32. Usa un giramaschi.
Passaggio 4

Allentare i bulloni di fissaggio della ruota. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 5

Sollevare la parte anteriore del veicolo e fissarlo per mezzo di appoggi.
Passaggio 6

Svita i bulloni delle ruote.

AUTODOC raccomanda:
Attenzione! Per evitare lesioni, tenere la ruota mentre si svitano i bulloni di fissaggio. Ford Focus DAW
Passaggio 7

Smonta le ruote.
Passaggio 8

Metti da parte le molle di ritenuta della pinza freno.
Passaggio 9

Rimuovere i tappi dei parapolvere delle guide pinza freno. Usa un piede di porco.
Passaggio 10

Svitare l'attacco della pinza freno. Usa una chiave HEX N.H7. Usa una chiave a cricchetto.
Passaggio 11

Separa le pastiglie dei freni. Usa un piede di porco.
Passaggio 12

Rimuovere la pinza del freno.

Sostituzione: сuscinetto ruota - Ford Focus DAW. Il consiglio di AUTODOC:
Usare un filo per legare la pinza alla sospensione o carrozzeria senza scollegarla dal tubo flessibile del freno, al fine di evitare la depressurizzazione del sistema.Assicurarsi che la pinza non sia appesa al tubo flessibile del freno.Evita di premere il pedale del freno dopo la rimozione della pinza del freno. In caso contrario, lo stantuffo potrebbe cadere dal cilindro del freno, provocando la fuoriuscita del liquido freni e la depressurizzazione del sistema.Controlla il supporto della pinza freno, il perno guida della pinza freno e i parapolveri. Puliscili. Sostituiscili, se necessario.
Passaggio 13

Rimuovere il disco del freno.
Passaggio 14

Pulire la sede di montaggio del sensore ABS. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 15

Svita gli elementi di fissaggio del sensore ABS. Utilizza una chiave a bussola N°8. Usa una chiave a cricchetto.
Passaggio 16

Scollegare il sensore ABS. Usa un piede di porco.
Passaggio 17

Pulisci l'elemento di fissaggio che collega le testine tiranti al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 18

Svitare il dado di attacco del gambo al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 19

Scollegare il gambo tirante dal fuso a snodo. Usa un estrattore del giunto sferico.
Passaggio 20

Pulisci gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 21

Svitare gli elementi di fissaggio che collegano il puntone di sospensione al fuso a snodo dello sterzo. Utilizza una chiave a bussola N°15. Usa un giramaschi. Usa una chiave a cricchetto.
Passaggio 22

Pulisci l'elemento di fissaggio che collega il giunto sferico al fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 23

Svitare il perno che fissa il giunto sferico al fuso a snodo. Utilizza una chiave combinata N°15. Usa la chiave Torx T 50. Usa una chiave a cricchetto.
Passaggio 24

Rimuovi i bulloni di fissaggio.
Passaggio 25

Scollegare il giunto sferico dal fuso a snodo.
Passaggio 26

Rimuovi il dado di fissaggio.

Passaggio 27

Scollega l'albero di trasmissione dal fuso a snodo. Usa un cacciaspina. Usa un martello.

Sostituzione: сuscinetto ruota - Ford Focus DAW. I professionisti raccomandano:
Assicurati che l'albero di trasmissione non sia scarico (quando l'auto è sollevata).
Passaggio 28

Rimuovi i bulloni di fissaggio.

Passaggio 29

Sgancia gli elementi di fissaggio che collegano il puntone dell'ammortizzatore al fuso a snodo. Usa una chiave a bussola specifica per rimuovere l'ammortizzatore. Usa una chiave a cricchetto.
Passaggio 30

Rimuovere il fuso a snodo insieme al mozzo.
Passaggio 31

Pulire la sede di montaggio del mozzo della ruota. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 32

Estrarre il mozzo della ruota dal fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 33

Rimuovere la gabbia interna del cuscinetto dal mozzo della ruota. Usare un separatore cuscinetti. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 34

Rimuovere l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 35

Estrarre il cuscinetto del mozzo della ruota. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 36

Pulisci la sede di montaggio del cuscinetto del mozzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 37

Inserire il nuovo cuscinetto nel fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.

Sostituzione: сuscinetto ruota - Ford Focus DAW. Gli esperti di AUTODOC raccomandano:
Assicurati che il cuscinetto del mozzo della ruota sia posizionato correttamente. Evita un suo disallineamento.Smetti di pressare sulla superficie del cuscinetto subito dopo averla posizionata sulla sua sede di montaggio.
Passaggio 38

Pulisci il mozzo. Usa lo spray WD-40.
Passaggio 39

Installare il mozzo della ruota sul fuso a snodo. Usare un set di montaggio/smontaggio cuscinetti e boccole.
Passaggio 40

Installare l'anello di sicurezza del cuscinetto mozzo ruota. Usa le pinze per anelli di sicurezza.
Passaggio 41

Tratta la sede di montaggio del puntone dell'ammortizzatore sul fuso a snodo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 42

Pulisci le scanalature del giunto omocinetico dell'albero di trasmissione. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 43

Installa il fuso a snodo insieme al mozzo.
Passaggio 44

Monta il bullone di fissaggio.
Passaggio 45

Montare l'albero di trasmissione.
Passaggio 46

Collega il giunto sferico al fuso a snodo.
Passaggio 47

Monta il bullone di fissaggio.
Passaggio 48

Avvita gli elementi di fissaggio del giunto sferico. Utilizza una chiave combinata N°15. Usa la chiave Torx T 50. Usa una chiave a cricchetto.
Passaggio 49

Stringi gli elementi di fissaggio del giunto sferico. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 47 Nm.
Passaggio 50

Serra gli elementi di fissaggio inferiori che collegano l'ammortizzatore al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 90 Nm.
Passaggio 51

Pulisci le sedi di montaggio delle testine tiranti dello sterzo. Usa una spazzola metallica. Usa lo spray WD-40.
Passaggio 52

Collegare il gambo tirante al fuso a snodo.
Passaggio 53

Avvita il dado di serraggio che collega le testine tiranti dello sterzo al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave a cricchetto.
Passaggio 54

Serra il bullone di fissaggio che collega la testina tirante al fuso a snodo. Utilizza una chiave a bussola N°15. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 47 Nm.
Passaggio 55

Trattare l'elemento di fissaggio del sensore ABS. Usa un grasso multiuso. Usa un giravite piatto.
Passaggio 56

Collegare il sensore ABS.
Passaggio 57

Stringere l'elemento di fissaggio che collega il sensore ABS al fuso a snodo. Utilizza una chiave a bussola N°8. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 5 Nm.
Passaggio 58

Pulisci il mozzo. Usa una spazzola metallica. Tratta la superficie di contatto. Usa il grasso al rame.
Passaggio 59

Pulire il sostegno pinza freno da sporco e polvere. Usa una spazzola metallica. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: сuscinetto ruota - Ford Focus DAW. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 60

Installare il disco del freno.
Passaggio 61

Montare la pinza del freno e fissarla.
Passaggio 62

Installare la molla di fissaggio della pinza freno.
Passaggio 63

Serra gli elementi di fissaggio della pinza del freno. Usa una chiave HEX N.H7. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 28 Nm.
Passaggio 64

Montare i tappi dei parapolvere delle guide pinza freno.
Passaggio 65

Installa il dado di serraggio.
Passaggio 66

Tratta con del prodotto gli elementi di fissaggio del fuso a snodo. Usa il grasso al rame.
Passaggio 67

Pulisci la sede di montaggio dei cerchioni della ruota. Usa una spazzola metallica.
Passaggio 68

Tratta la superfice nella quale il disco freno fa contatto con il cerchione della ruota. Usa il grasso al rame.
Passaggio 69

Pulisci la superficie del disco freno. Usa un pulitore freni.

AUTODOC raccomanda:
Sostituzione: сuscinetto ruota - Ford Focus DAW. Dopo aver applicato lo spray, attendere qualche minuto.
Passaggio 70

Installare la ruota.

AUTODOC raccomanda:
Importante! Tenere la ruota mentre si avvitano i bulloni di fissaggio. Ford Focus DAW
Passaggio 71

Avvita i bulloni delle ruote. Usa la chiave a bussola per dadi cerchio ruota n.19.
Passaggio 72

Abbassare l'automobile.
Passaggio 73

Serra il dado dell'albero di trasmissione. Utilizza una chiave a bussola N°32. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 275 Nm.
Passaggio 74

Avvita i bulloni delle ruote seguendo una sequenza incrociata diagonalmente. Usa la chiave a bussola per dadi cerchio ruota n.19. Usa una chiave dinamometrica. Serralo fino allo coppia di torsione di 110 Nm.
Passaggio 75

Rimuovi i cric e i cunei.
